Hidraulinė antgalinė jungtis DKL-FL, tipas ZMW140, lengvoji serija, anglinis plienas

Q: Kaip parinkti Hidraulinė antgalinė jungtis DKL-FL, tipas ZMW140, lengvoji serija, anglinis plienas, kad tiktų mano žarnos tipui ir užspaudimo movei?

Norint parinkti Hidraulinė antgalinė jungtis DKL-FL, tipas ZMW140, lengvoji serija, anglinis plienas taip, kad tiktų jūsų žarnos tipui ir užspaudimo movei, atlikite šiuos veiksmus: 1. Patikrinkite žarnos išorinį skersmenį (mm) – DKL-FL antgalis turi atitikti movės vidinį diametrą; pasirinkite antgalį pagal tą pačią nominalią dydžių eilę (pvz. DN/SAE dydį). 2. Nustatykite žarnos konstrukciją (multivija, plieninė viela, tekstilinė ar speciali) – Z tipas (su „uodegėliu“) skirtas standartinėms hidraulinėms ir pramoninėms žarnoms; įsitikinkite, kad movė yra skirta tiksliam ZMW140 profiliui. 3. Patikrinkite užspaudimo movės tipą ir profilio suderinamumą – movė turi turėti formą ir gylį, atitinkančius DKL-FL priekinį sandarinimą ir Z tipo „uodegėlės“ geometriją. Gamintojo užspaudimo žiedų (ferrule) matmenys turi sutapti su DKL-FL ZMW140 specifikacija. 4. Patvirtinkite srieginį sujungimą – antgalis turi vidinį metrinių sriegių prijungimą; įsitikinkite, kad jungiamasis elementas jūsų sistemoje atitinka sraigto tipą ir dydį. 5. Patikrinkite medžiagos ir paviršiaus reikalavimus – anglinis plienas, cinkuotas, tinka daugeliui taikymų; jeigu reikalingas didesnis korozijos atsparumas arba maisto/cheminių medžiagų aplikacija, apsvarstykite kitą variantą. 6. Patikrinkite darbinį slėgį ir temperatūros diapazoną – jungtis ir movė turi būti skirti jūsų sistemos maksimaliam slėgiui ir temperatūrai. 7. Atlikite bandomą užspaudimą ir sandarumo bei mechaniškumo patikrą pagal gamintojo nurodymus; jei įmanoma, naudokite gamintojo patvirtintą movę ir užspaudimo įrankį. Jeigu pateiksite žarnos išorinį diametrą, konstrukciją ir movės modelį, galiu tiksliau patarti dėl ZMW140 dydžio parinkimo.

Papildoma informacija

Medžiaga	CS – plienas (ketus)

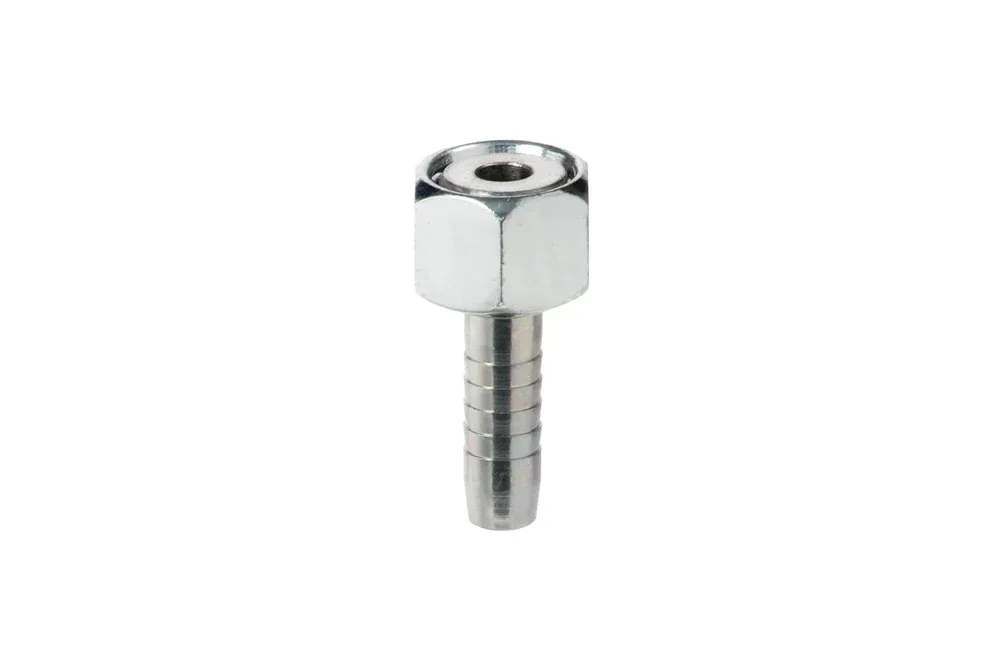

Standartinis hidraulinis antgalis (Z tipas – su paprastu hidrauliniu „uodegėliu“ žarnai), su vidiniu metriniu sriegiu ir veržle, priekiniu sandarinimu (DKL-FL), lengvoji serija. Skirtas užspaudimui hidraulinėse ir pramoninėse žarnose naudojant užspaudimo movą, pritaikytą žarnos tipui. Medžiaga: anglinis plienas, cinkuotas.

Produkto variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	DN	BAR	Prieinamumas	Veiksmai
TI-ZMW140-10-03	Galvutė. Vid. sriegis M10x1, žarna 3/16", priekiniu būdu sujungta	5	-	Sandėlyje	Užklausa
TI-ZMW140-12-04	Gal. vidinis sriegis M12x1,5, žarna 1/4", priekiniu būdu sujungtas	6	-	Sandėlyje	Užklausa
TI-ZMW140-14-04	Galvutė vidinė M14x1,5, žarna 1/4", priekiniu būdu sujungta	6	-	Sandėlyje	Užklausa
TI-ZMW140-14X1-04	Galvutė. Vidinė sriegė M14x1, žarna 1/4", priekiniu būdu sujungta	6	-	Sandėlyje	Užklausa
TI-ZMW140-16-05	Gal. vidinis sriegis M16x1,5, žarna 5/16", priekiniu paviršiumi	8	-	Sandėlyje	Užklausa
TI-ZMW140-18-05	Galvutė. Vidinė sriegė M18x1,5, žarna 5/16", briauninis (doczołinis) jungimas	8	-	Sandėlyje	Užklausa
TI-ZMW140-18-06	Galvutė. Vidinė sriegė M18x1,5, žarna 3/8", priekiniu būdu sujungta	10	-	Sandėlyje	Užklausa
TI-ZMW140-20-06	Galvutė GW M20x1,5, žarna 3/8", briauninis	10	-	Sandėlyje	Užklausa
TI-ZMW140-22-06	Gal. vid. M22x1,5, žarna 3/8", priekiniu būdu	10	-	Sandėlyje	Užklausa
TI-ZMW140-22-08	Galvutė. Vidinė sriegė M22x1,5, žarna 1/2", priekiniu būdu sujungta	12	-	Sandėlyje	Užklausa
TI-ZMW140-24-08	Gal. vid. M24x1,5, žarna 1/2", užvirinamas	12	-	Sandėlyje	Užklausa
TI-ZMW140-26-08	Galvutė. Vid. sriegis M26x1,5, žarna 1/2", priekiniu būdu suvirinama	12	-	Sandėlyje	Užklausa
TI-ZMW140-26-10	Galvutė. Vidinė sriegė M26x1,5, žarna 5/8", priekiniu būdu sujungta	16	-	Sandėlyje	Užklausa
TI-ZMW140-27-10	Galvutė. Vidinė sriegė M27x2, žarna 5/8", priekiniu būdu montuojama	16	-	Sandėlyje	Užklausa
TI-ZMW140-27X1,5-10	Gal. vidinis sriegis M27x1,5, žarna 5/8", priekiniu būdu	16	-	Sandėlyje	Užklausa
TI-ZMW140-30-12	Galvutė. Vid. sriegis M30x2, žarna 3/4", priekiniu būdu sujungta	20	-	Sandėlyje	Užklausa
TI-ZMW140-30X1,5-12	Galvutė vidinė M30x1,5, žarna 3/4", priekiniu būdu sujungta	20	-	Sandėlyje	Užklausa
TI-ZMW140-33-12	Galas. VG M33x2, žarna 3/4", priekiniu būdu	20	-	Sandėlyje	Užklausa
TI-ZMW140-36-16	Galvutė vidinė M36x2, žarna 1", priekiniu būdu sujungta	25	-	Sandėlyje	Užklausa
TI-ZMW140-38-16	Galas. GW M38x1,5, žarna 1", priekiniu būdu sujungtas	25	-	Sandėlyje	Užklausa

Reikia didesnio prekių kiekio ar individualaus pasiūlymo?

Skambinkite mums: +370 52 639 372 arba rašykite el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ

Standartinis hidraulinis antgalis (Z tipas – su paprastu hidrauliniu „uodegėliu“ žarnai), su vidiniu metriniu sriegiu ir veržle, priekiniu sandarinimu (DKL-FL), lengvoji serija. Skirtas užspaudimui hidraulinėse ir pramoninėse žarnose naudojant užspaudimo movą, pritaikytą žarnos tipui. Medžiaga: anglinis plienas, cinkuotas.
