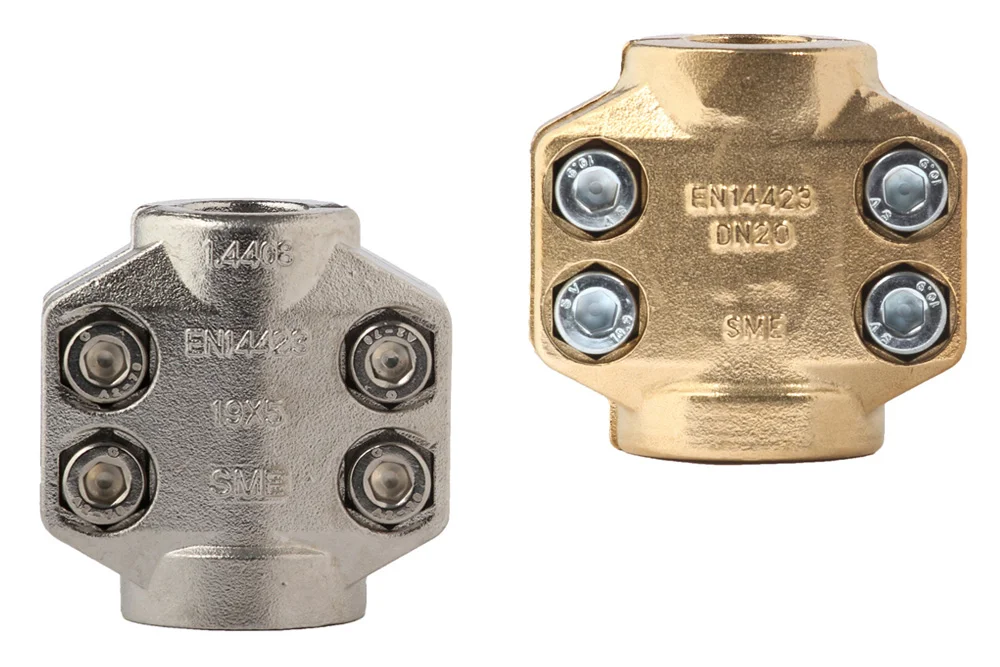

Korpusinė apkaba garo antgalių montavimui, SSC
Sunkiosios konstrukcijos korpusiniai apkabos, ekonominė versija, skirtos daugiausia garo guminėms žarnoms, naudojamoms SSF tipo garo antgalių montavimui. Pagamintos pagal EN 14423 (DIN 2826). Varžtai ir veržlės iš cinkuoto plieno (žalvarinėms apkaboms), iš nerūdijančio plieno (nerūdijančio plieno apkaboms). Apkaba turi būti parinkta pagal žarnos vidinį skersmenį ir sienelės storį pagal nominalų apkabos dydį taip, kad montuojamos žarnos išorinis skersmuo patektų į apkabai nurodytą diapazoną. Išankstiniam apkabos suspaudimui reikalingi ilgi pagalbiniai varžtai. Medžiaga: AISI 316 plienas, žalvaris. Darbinė temperatūra: iki +230 °C. Darbinis slėgis: 18 bar (+210 °C) – prisotintos garo sąlygos, kitos paskirtys: parinkimas konsultuojantis su TUBES INTERNATIONAL®.
Produktų variantų sąrašas
| Prekės numeris | Produkto varianto pavadinimas | Nominalus vidinis skersmuo | Darbinis slėgis [bar] | Užklausa |
|---|---|---|---|---|
| TI-SSC-013-040-SS | Korpusinė apkaba porai SSC 13x4 mm, AISI 316 | - | - | |
| TI-SSC-013-050-SS | Korpusinė apkaba porai SSC 13x5 mm, AISI 316 | - | - | |
| TI-SSC-013-060-MS | Apvalkalo apkabos porai SSC 13x6 mm, Ms | - | - | |
| TI-SSC-013-060-SS | Korpusinė apkaba porai SSC 13x6 mm, AISI 316 | - | - | |
| TI-SSC-016-050-SS | Korpusinė apkaba porai SSC 16x5 mm, AISI 316 | - | - | |
| TI-SSC-019-050-SS | Korpusinė apkaba porai SSC 19x5 mm, AISI 316 | - | - | |
| TI-SSC-019-060-SS | Korpusinė apkaba porai SSC 19x6 mm, AISI 316 | - | - | |
| TI-SSC-019-070-MS | Kriauklinis apkabos laikiklis porai SSC 19x7 mm, žalvaris | - | - | |
| TI-SSC-019-070-SS | Korpusinė apkaba porai SSC 19x7 mm, AISI 316 | - | - | |
| TI-SSC-025-050-SS | Korpusinė apkaba porai SSC 25x5 mm, AISI 316 | - | - | |
| TI-SSC-025-060-SS | Korpusinė apkaba porai SSC 25x6 mm, AISI 316 | - | - | |
| TI-SSC-025-075-MS | Korpusinė apkaba porai SSC 25x7,5 mm, Ms | - | - | |
| TI-SSC-025-075-SS | Korpusinė apkaba porai SSC 25x7,5 mm, AISI 316 | - | - | |
| TI-SSC-032-060-SS | Korpusinė apkaba porai SSC 32x6 mm, AISI 316 | - | - | |
| TI-SSC-032-080-MS | SSC 32x8 mm kriauklinis apkabos laikiklis, žalvaris | - | - | |
| TI-SSC-032-080-SS | Korpusinė apkaba porai SSC 32x8 mm, AISI 316 | - | - | |
| TI-SSC-038-065-SS | Korpusinė apkaba porai SSC 38x6,5 mm, AISI 316 | - | - | |
| TI-SSC-038-080-MS | Apvalkalo apkabos porai SSC 38x8 mm, Ms | - | - | |
| TI-SSC-038-080-SS | Korpusinė apkaba porai SSC 38x8 mm, AISI 316 | - | - | |
| TI-SSC-050-080-SS | Kriauklinis apkabos laikiklis porai SSC 50x8 mm, AISI 316 | - | - | |
| TI-SSC-050-090-MS | Korpusinė apkaba porai SSC 50x9 mm, Ms | - | - | |
| TI-SSC-050-090-SS | Korpusinė apkaba porai SSC 50x9 mm, AISI 316 | - | - |
Sunkiosios konstrukcijos korpusiniai apkabos, ekonominė versija, skirtos daugiausia garo guminėms žarnoms, naudojamoms SSF tipo garo antgalių montavimui. Pagamintos pagal EN 14423 (DIN 2826). Varžtai ir veržlės iš cinkuoto plieno (žalvarinėms apkaboms), iš nerūdijančio plieno (nerūdijančio plieno apkaboms). Apkaba turi būti parinkta pagal žarnos vidinį skersmenį ir sienelės storį pagal nominalų apkabos dydį taip, kad montuojamos žarnos išorinis skersmuo patektų į apkabai nurodytą diapazoną. Išankstiniam apkabos suspaudimui reikalingi ilgi pagalbiniai varžtai. Medžiaga: AISI 316 plienas, žalvaris. Darbinė temperatūra: iki +230 °C. Darbinis slėgis: 18 bar (+210 °C) – prisotintos garo sąlygos, kitos paskirtys: parinkimas konsultuojantis su TUBES INTERNATIONAL®.
Papildoma informacija
| Medžiaga | SS – nerūdijantis plienas |
|---|---|
| Standartinis ilgis [m] | 152.4, 40, 50, 50/ 100 |
