Kaip teisingai sumontuoti Hidraulinių žarnų suspaudimo įvorė 1SC, anglinis plienas, tipas Z1TC be tekinimo, ir kaip patikrinti D1, D2, D3 skersmenų atitikimą 1SC žarnai?

Hidraulinių žarnų suspaudimo įvorė 1SC, anglinis plienas, tipas Z1TC montavimas be tekinimo ir D1, D2, D3 patikra: 1. Paruošimas - Patikrinkite, ar žarna atitinka tipą 1SC (sudėtis, sluoksniai). Nuvalykite žarnos galą nuo nešvarumų ir pažeidimų. - Pasiruoškite įvorę Z1TC, antgalius ir reikiamus įrankius. 2. Montavimas be tekinimo - Įstumkite įvorę Z1TC per žarnos galą taip, kad užrakto anga (D3 vieta) būtų tinkamoje pozicijoje prie žarnos išorinio sluoksnio. - Paspauskite antgalį arba kitą jungtį į žarnos galą iki reikiamo gylio. - Laikydami antgalį, perstumkite įvorę į vietą ant antgalio kaklelio, kol įvorės užraktas prisispaus prie antgalio formos. - Patikrinkite, kad įvorė lygiškai sėdi ant žarnos ir nėra išlinkimų ar spragų. 3. D1, D2, D3 matavimai ir atitikimas - D1 (išorinis skersmuo): matuokite žarnos išorinį skersmenį ties montavimo vieta su slankmačiu. D1 turi atitikti įvorės vidinį prieglobį pagal gamintojo tolerancijas. - D2 (vidinis skersmuo): matuokite žarnos vidinį skersmenį (jei reikia patikslinti antgalio pritaikymą) arba naudokite techninę žarnos specifikaciją. D2 svarbus, kad antgalis tilptų be vidinių įtempimų. - D3 (užrakto skersmuo): matuokite įvorės užrakto angos skersmenį arba atitinkamą žarnos išorinės medžiagos storį, kur įvorė fiksuojasi. Užrakto anga turi sutapti su žarnos išoriniu profiliu, kad užtikrintų fiksaciją. - Naudokite slankmatį ±0,1 mm tikslumu. Palyginkite matavimus su gamintojo nurodytais dydžiais (įvorės D1/D2/D3 spec.), jei neatitinka — nekeiskite montavimo. 4. Baigiamasis patikrinimas - Patikrinkite mechaninį fiksavimą traukos ir sukimo bandymu rankomis. - Patikrinkite sandarumą atlikus slėgio bandymą rekomenduojamu darbinio slėgio lygiu. - Jei nėra nuotėkio, įvorė sėdi tvirtai ir matmenys atitinka — montavimas sėkmingas. Pastaba: visada vadovaukitės gamintojo techninėmis specifikacijomis ir saugos reikalavimais.

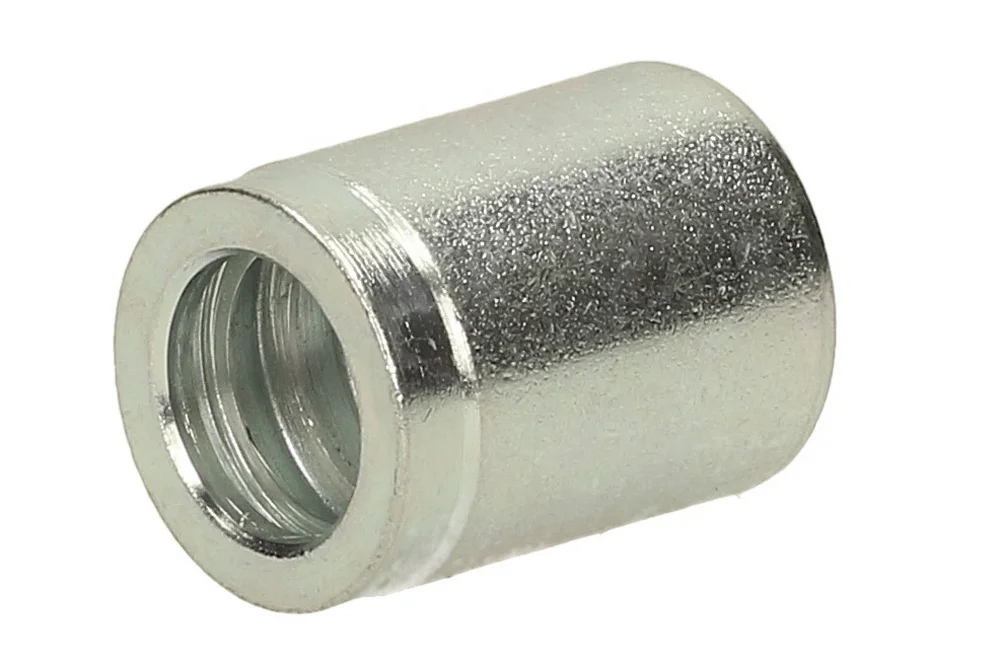

Hidraulinių žarnų suspaudimo įvorė 1SC, anglinis plienas, tipas Z1TC

Papildoma informacija

Medžiaga	CS – plienas (ketus)

Spaudžiamoji įvorė Z1TC guminėms hidraulinėms žarnoms, tipo 1SC. Montavimas – be tekinimo. Skersmuo D1 [mm] – išorinis skersmuo. Skersmuo D2 [mm] – vidinis skersmuo. Skersmuo D3 [mm] – užrakto skersmuo. Medžiaga: anglinis plienas, cinkuotas.

Produkto variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	DN	BAR	Prieinamumas	Veiksmai
TI-Z1TC-04	Movos antgalis žarnai 1SC 1/4"	6	-	Sandėlyje	Užklausa
TI-Z1TC-05	Movos antgalis žarnai 1SC 5/16	8	-	Sandėlyje	Užklausa
TI-Z1TC-06	Movos antgalis žarnai 1SC 3/8"	10	-	Sandėlyje	Užklausa
TI-Z1TC-08	Movos antgalis žarnai 1SC 1/2	12	-	Sandėlyje	Užklausa
TI-Z1TC-10	Movos antgalis žarnai 1SC 5/8"	16	-	Sandėlyje	Užklausa
TI-Z1TC-12	Žarnų antgalis 1SC 3/4"	20	-	Sandėlyje	Užklausa
TI-Z1TC-16	Žarnų antgalis 1SC 1"	25	-	Sandėlyje	Užklausa

Reikia didesnio prekių kiekio ar individualaus pasiūlymo?

Skambinkite mums: +370 52 639 372 arba rašykite el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ

Spaudžiamoji įvorė Z1TC guminėms hidraulinėms žarnoms, tipo 1SC. Montavimas – be tekinimo. Skersmuo D1 [mm] – išorinis skersmuo. Skersmuo D2 [mm] – vidinis skersmuo. Skersmuo D3 [mm] – užrakto skersmuo. Medžiaga: anglinis plienas, cinkuotas.
