Kaip parinkti tinkamą Manometras reduktoriams su galiniu prijungimu, tipas M matavimo diapazoną, kad darbinis slėgis neviršytų 75 % maksimalios ribos?

Manometras reduktoriams su galiniu prijungimu, tipas M Format Norint parinkti tinkamą matavimo diapazoną, vadovaukitės darbinio slėgio taisykle: darbinis slėgis neturi viršyti 75 % maksimalaus diapazono. Turimi diapazonai: 0–4 bar arba 0–12 bar. 1. Apskaičiavimas: - Jei darbinis slėgis Pdar 3,0 bar ir Pdar 9,0 bar → šie manometrai netinka (reikia kito diapazono). 2. Pavyzdžiai: - Pdar = 2,5 bar → 0–4 bar (2,5 bar = 62,5 % maksimalaus). - Pdar = 5 bar → 0–12 bar (5 bar = 41,7 % maksimalaus). - Pdar = 10 bar → netinka (10 bar > 75 % 12 bar = 9 bar). Papildoma informacija: pasirinkite tarp 1/8" arba 1/4" dydžio atsižvelgiant į prijungimo reikalavimus; manometras skirtas naudoti iki +50 °C, be užpildymo, korpusas plastikas, ciferblatas aliuminis; skalė barai ir PSI.

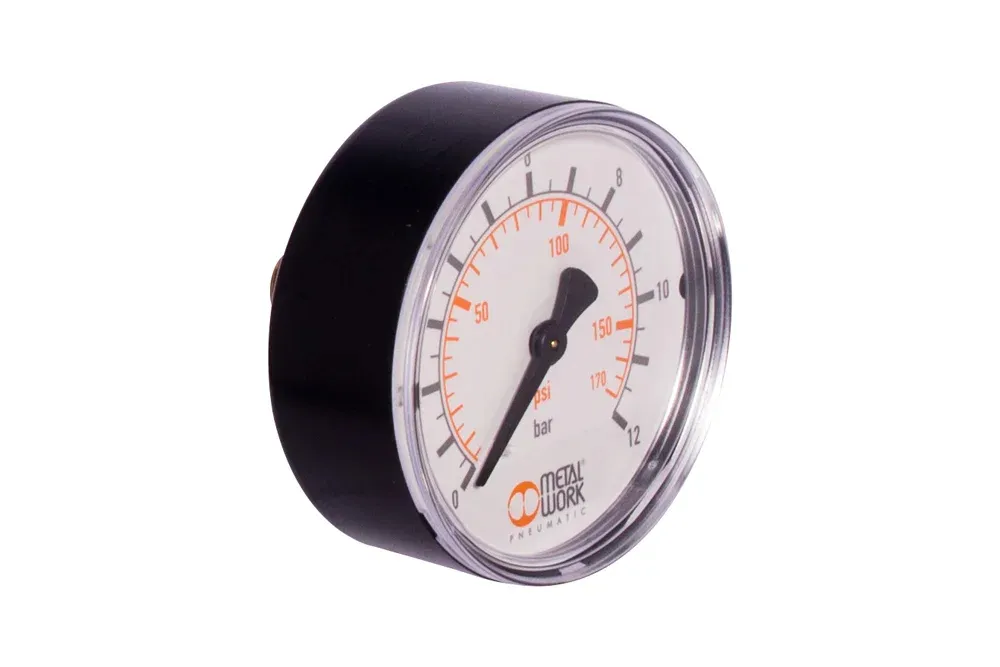

Manometras reduktoriams su galiniu prijungimu, tipas M

FRL priedai, Visi produktai/

Papildoma informacija

Didžiausia darbinė temperatūra [°C]	50

Universalus manometras, montuojamas prie reduktorių tipų SYNTESI, BIT, SKILLAIR ir NEW DEAL. Matavimo diapazonas turi būti parinktas pagal darbinį slėgį taip, kad jis neviršytų 75 % maksimalaus diapazono. Skalė išreikšta barais ir PSI. Dydis: 1/8″ arba 1/4″. Darbinė temperatūra: iki +50 °C. Matavimo diapazonas: 0 ÷ 4 arba 0 ÷ 12 bar. Korpuso medžiaga: plastikas. Ciferblato medžiaga: aliuminis. Užpildymas: nėra (sausasis manometras).

Produktų variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	Nominalus vidinis skersmuo	Darbinis slėgis [bar]
MW-9700101	Manometras M 40 1/8 0÷12 bar	-	-
MW-9700102	Manometras M 40 1/8 0÷4 bar	-	-
MW-9800101	Manometras M 50 1/8 0÷12 bar	-	-
MW-9800102	Manometras M 50 1/8 0÷4 bar	-	-
MW-9900101	Manometras M 63 1/4 0÷12 bar	-	-

Universalus manometras, montuojamas prie reduktorių tipų SYNTESI, BIT, SKILLAIR ir NEW DEAL. Matavimo diapazonas turi būti parinktas pagal darbinį slėgį taip, kad jis neviršytų 75 % maksimalaus diapazono. Skalė išreikšta barais ir PSI. Dydis: 1/8″ arba 1/4″. Darbinė temperatūra: iki +50 °C. Matavimo diapazonas: 0 ÷ 4 arba 0 ÷ 12 bar. Korpuso medžiaga: plastikas. Ciferblato medžiaga: aliuminis. Užpildymas: nėra (sausasis manometras).
