Termoplastinės žarnos – bendroji informacija

Termoplastinės žarnos – vidutinio ir aukšto slėgio žarnos, pagamintos iš termoplastinių polimerų (dažniausiai iš poliesterio, poliamido, poliuretano) su viena ar dviem tekstilinėmis arba plieninės vielos pynėmis kaip armatūra. Sutvirtinimo pynės gaminamos iš minkštų tekstilės pluoštų ( standartiškai iš poliesterio, aramidinių pluoštų, pvz., kevlaro, naudojamo aukšto slėgio žarnose) arba didelio tempimo stiprio plieninių vielų.

  • labai mažas svoris (net iki 60 proc. lengvesnis, palyginti su gumine žarna),
  • kompaktiška struktūra (mažas išorinis skersmuo, palyginti su vidiniu), mažas lenkimo spindulys,
  • geras vidinio sluoksnio cheminis atsparumas hidraulinei alyvai ir cheminėms medžiagoms,
  • labai lygus vidinio sluoksnio paviršius, kuris sumažina srauto praradimą,
  • atsparumas senėjimui, ozonui ir ultravioletiniams spinduliams.
  • išorinio sluoksnio (poliuretano) atsparumas dilimui.

Atsižvelgiant į vidinio sluoksnio medžiagą, bendrosios paskirties termoplastinės žarnos gali būti skirstomos į šie dalykai:

medžiaga pagrindinė paskirtis kita paskirtis
poliesterio hidraulinė alyva oras, dujos, degalai, vandens pagrindo skysčiai, chemikalai
poliamidas tirpiklis, dažai oras, dujos, degalai, vandens pagrindo skysčiai, chemikalai

Dauguma šios grupės žarnų gaminamos pagal tam tikrus standartus, paprastai pagal: SAE J517 (SAE 100R7 ir SAE 100R8 žarnoms), DIN 24951, ISO 3949 ir EN 855. Šie standartai taikomi dviejų tipų žarnoms: su dviem tekstilinėmis pynėmis (R7), su dviem aramido pluošto pynėmis (R8) ir su pastoviu darbiniu slėgiu (R18).

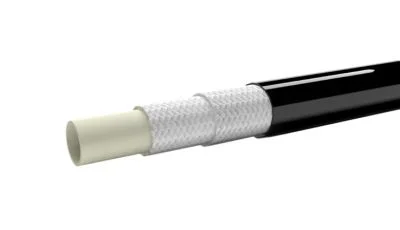

Žarna su dvigubu tekstilės pynimu (R7)
Žarna su dvigubu aramido pynimu (R8)
Termoplastinė žarna su pastoviu darbinio slėgio lygiu (R18)
R7-tipinis R8-tipinis R18-tipinis

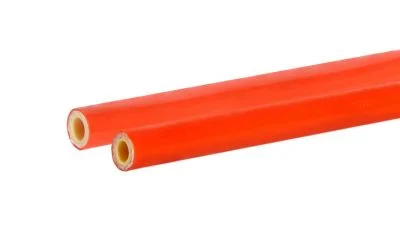

Nelaidžios žarnos

nelaidžios žarnosJei labai svarbu, kad žarna konkrečiu atveju neperduotų elektros krūvio, turi būti naudojama nelaidi žarna. Ji tinka naudoti šalia elektros transformatorių, vidutinės ir aukštos įtampos elektros įrenginių. Nelaidi žarna turi išskirtinį oranžinės spalvos išorinį sluoksnį. Pagal standartą bandymo sąlygomis nelaidžių žarnų nuotėkio srovė yra mažesnė nei 50 μA, esant 246 kV/m per 5 min.

Dvigubos ir daugkartinės žarnos

dvigubos daugkartinės žarnosTaip pat siūlome dvigubas ir kartotines termoplastines žarnas. Dvigubos žarnos (dvi žarnos, kurių išoriniai sluoksniai sujungti tarpusavyje) dažnai naudojamos, pvz., krautuvuose, staklių hidraulinėse sistemose arba technologinėse linijose. Pagal pageidavimą galima įsigyti daugkartinių žarnų, sudarytų iš trijų, keturių ar daugiau sujungtų linijų.

Išorinis sluoksnis su įbrėžimais:

Ilgesnį laiką naudojant žarną, dujų dalelės pradeda skverbtis į žarnos sienelę ir sukelia pūsles arba burbuliukus. Šiam procesui kelią užkerta mažos skylutės išoriniame žarnos sluoksnyje. Ypač rekomenduojama naudoti aukšto slėgio dujoms ir žarnų atkarpoms ties jungtimis. Pinprickinimas gali būti atliekamas gamykloje arba gaminant žarnų mazgus.

Statinė elektra:

Kai kuriais atvejais svarbu išsklaidyti elektros krūvį iš žarnos ( pvz., žarnos dažams, organiniams tirpikliams arba esant dideliam skysčio tekėjimo greičiui). Tokiu atveju turi būti naudojama žarna su metaliniu pynimu arba papildomu laidininku (pavyzdžiui, laidžiu pluoštu pynime), o jungtys turi būti kruopščiai sumontuotos, kad būtų išlaikytas žarnos elektrinis vientisumas.

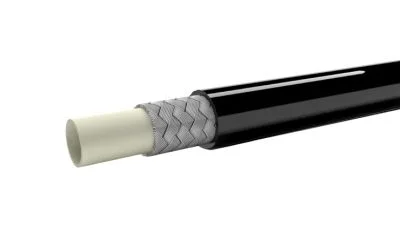

Termoplastinė žarna su metaline pynute
Žarna su laidžiais pluoštais pynėje
Žarna su laidžiu vidiniu sluoksniu
žarna su metaline apyranke žarna su laidžiaisiais pluoštais, esančiais žarnos pynėje su laidžiu vidiniu sluoksniu

Surinkimas:

Termoplastinės žarnos montuojamos su Z tipo aukšto slėgio žarnų jungtimis, kurios užspaudžiamos naudojant užspaudimo stakles. Kai kuriais atvejais gali būti naudojamos M tipo užspaudžiamos jungtys arba S tipo daugkartinio naudojimo jungtys. Ypač aukšto slėgio žarnoms (700 arba 800 barų) naudojamos P tipo jungtys ( žr. skyrių Didelio slėgio hidrauliniai įrenginiai – UHP termoplastinės žarnos ir jungtys).
