Hidraulinių vamzdžių jungtys DIN 2353 – bendroji informacija
Srieginės (vamzdžių) jungiamosios detalės su 24° kūginiu sandarikliu ir pjovimo žiedu plačiai naudojamos daugelyje pramonės š a k ų plieniniams vamzdžiams, kurių išorinis skersmuo yra nuo 4 iki 42 mm, sujungti. Armatūra pagal DIN 2353 taip pat gali būti naudojama lanksčioms žarnoms jungti (kaip korpusas be veržlės ir pjovimo žiedo). Pagaminta pagal ISO 8437-1 arba DIN 2353. Naudojami hidraulinėse ir pneumatinėse pavarose bei valdymo sistemose, taip pat bendro naudojimo pramonėje.
Medžiaga
DIN 2353 vamzdžių jungiamosios detalės tiekiamos dviejų medžiagų versijų:
- standartinis sandariklis iš anglinio plieno (cinkuoto arba dengto fosfatu): NBR guma,
- nerūdijantis plienas (AISI 316) standartinis sandariklis: Vitonas.
Darbinė temperatūra
Leistina darbinė temperatūra priklauso nuo jungties ir sandariklio medžiagos:
|
nuo -40°C iki +120°C |
|
nuo -35°C iki +100°C |
|
nuo -35°C iki +100°C |
|
nuo -20 °C iki +200 °C |
Darbinis slėgis
DIN 2353 vamzdžių jungiamųjų detalių didžiausias darbinis slėgis (nominalusis slėgis) skiriasi priklausomai nuo tipo (lengvoji serija, sunkioji serija), dydžio (vamzdžio išorinis skersmuo), medžiagos ir gamintojo. Toliau esančioje lentelėje surinkti įvairių gamintojų duomenys, rodantys skirtingų tipų jungiamąsias detales, pagamintas iš anglinio ir nerūdijančiojo plieno. Ji palengvina preliminarų pasirinkimą. Jei reikiamas darbinis slėgis viršija lentelėje nurodytą vertę, kreipkitės į TUBES INTERNATIONAL® techninį skyrių.
| serija | vamzdžio O.D. [mm] | Didžiausias darbinis slėgis [bar] | ||
| kai jungiama su pjovimo žiedas pagal PN-ISO 8434-1 | pilnas montavimas pagal skirtingus gamintojus | |||
| minimalus | didžiausia | |||
| LL | 4 ÷ 8 | 100 | – | – |
| L | 6 ÷ 15 | 250 | 160 | 400 |
| 18 ÷ 22 | 160 | 100 | 315 | |
| 28 ÷ 42 | 100 | 100 | 250 | |
| S | 6 ÷ 12 (14) | 630 | 400 | 630 |
| 16 ÷ 25 | 400 | 250 | 400 | |
| 30 ÷ 38 | 250 | 250 | 315 | |
Gamintojų nurodytas vardinis slėgis (maksimalus darbinis slėgis) apskaičiuojamas esant statinėms darbo sąlygoms, pjovimo žiedo jungčiai taikomas saugos koeficientas 4. Jungtims su sandarikliu metalas į metalą ir BANJO jungtims saugos koeficientas svyruoja nuo 1,5 iki 2,5. Renkantis jungtį taip pat reikėtų atsižvelgti į dinaminę slėgio apkrovą ir įrenginio vibraciją. Esant aukštesnei nei +100°C temperatūrai, maksimalų darbinį slėgį gali reikėti sumažinti (kreipkitės į TUBES INTERNATIONAL® techninį skyrių).
Medžiaga:
Vamzdžių jungiamosios detalės pagal DIN 2353 gali būti naudojamos įvairiems skysčiams ir dujoms pernešti. Tačiau visada reikia patikrinti terpės suderinamumą su jungties medžiaga ir sandariklio tipu. Dėl visų kitų, nei standartinės hidraulinės alyvos, naudojimo būdų kreipkitės į TUBES INTERNATIONAL® techninį skyrių.
Įrenginiuose naudojami vamzdžiai:
Vamzdžiai, naudojami įrenginiams statyti:
- besiūliai plieniniai preciziniai vamzdžiai, apsaugoti nuo korozijos (dengti fosfatu, cinkuoti), atkaitinti,
- nerūdijančio plieno preciziniai vamzdžiai, šaltai ištempti, be atkaitinimo apnašų, termiškai apdoroti (atkaitinti).
Vamzdžių matmenys (išorinis skersmuo, sienelių storis) turėtų būti parenkami atsižvelgiant į reikiamą srauto greitį ir darbinį slėgį įrenginyje.
Vamzdžiui su hidrauliniu įrenginiu sujungti reikia: jungiamosios detalės (1), pjovimo žiedo (2), veržlės (3) ir tikslaus hidraulinio vamzdžio (4). Montuojant aštrios žiedo briaunos (5 ir 6) įsirėžia į vamzdį pagal 24° kūgį (7) ir sukuria “petį” (9) . Vamzdis, nupjautas tiesiu 90° kampu, turi būti tvirtai prispaustas prie lizdo dugno (10). Priešingu atveju pjovimo žiedas į vamzdį neįsikerta pakankamai giliai, kad susidarytų sandari jungtis.
 |
 |
| prieš surinkimą | po surinkimo |
Pagal DIN 2353 gaminamas jungiamąsias detales, atsižvelgiant į jų paskirtį ir slėgį, galima skirstyti į šių kategorijų:
- LL (ypač lengvos serijos) – naudojami nedideliuose hidrauliniuose ir aušinimo įrenginiuose, plastikinėms žarnoms, suslėgtam orui, propanui, ir t. t.
- L (lengvoji serija) – naudojama standartinėms reikmėms to diapazono darbinio slėgio ribose
- S (sunkioji serija) – naudojama didesnio slėgio, hidrauliniams aukšto slėgio darbams, pavyzdžiui, plaktukams, laivų statyboje, kalnakasyboje, chemijos pramonėje, sunkiajai įrangai
VOSS DIN 2353 srieginių jungčių asortimentą sudaro pjovimo žiedų jungtys, minkšto sandarinimo jungtys, BV10 jungtys, specializuoti surinkimo įrankiai ir priedai. Standartiškai visi gaminiai apsaugoti nuo korozijos aukščiausios kokybės cinko ir nikelio danga “VOSS Coat” (CrVI danga be chromo). Pagal DIN EN ISO 9227 atliktais druskų purškimo bandymais įrodyta, kad pagrindinė medžiaga be jokių korozijos požymių atlaiko daugiau kaip 1000 valandų tipinėmis darbo sąlygomis.
| Lyginamasis bandymas druskų purškimo kameroje po 720 valandų. | |
 |
 |
| standartinė cinko danga |
VOSS Coat cinko-nikelio danga |
Optimizuota DIN 2353 jungčių konstrukcija
Visi VOSS jungčių sistemos komponentai yra puikiai suderinti tarpusavyje. Todėl elementams surinkti reikia mažiau pastangų ir jie ne taip smarkiai dėvisi. Pagrindiniai privalumai:
- galutinio surinkimo kampo sumažinimas nuo 90° iki 30°;
- žymiai mažiau pastangų;
- paprastas galutinis surinkimas ribotoje erdvėje;
- apsauga nuo per didelio priveržimo galutinio surinkimo metu;
- tinka pakartotiniam surinkimui.

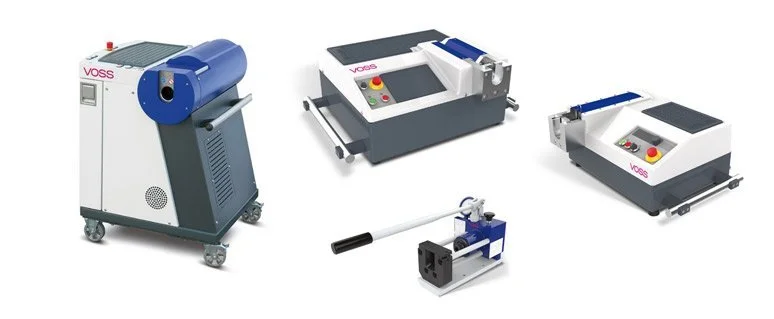

DIN 2353 VOSS jungiamiesiems komponentams montuoti sukurtas rankinių įrankių ir visiškai automatinių staklių asortimentas. Norėdami pasirinkti tinkamą sprendimą, kreipkitės į “Tubes International”.

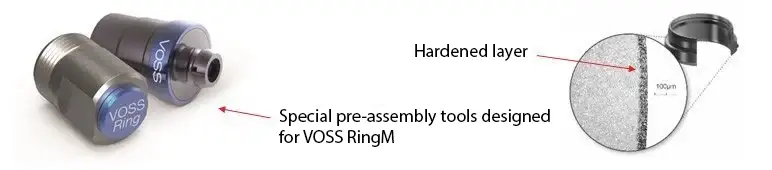

VOSS RingM pjovimo žiedo jungtys M
“VOSS RingM” pjovimo žiedas leidžia lengvai, greitai ir patikimai sujungti. Patobulinta pjovimo geometrija užtikrina puikų sandarumą. Konstrukcija, sustiprinta visose didelio slėgio poveikio veikiamose vietose, padidina stabilumą ir atsparumą spaudimui. Patentuotas ribinis ribotuvas leidžia teisingai atlikti išankstinį surinkimą , apsaugo nuo per didelio ar per mažo jungties įtempimo. Pjovimo žiedas su labai plonu, tačiau itin kietu paviršiumi, gautu taikant paviršiaus grūdinimo procesą, gali būti naudojamas nerūdijančio plieno vamzdžiams. Standartinė “VOSS RingM” žiedų danga yra juoda “VOSS Coat”.
Kjennetegn:
|
 |
ES-4 pjovimo žiedo jungtys

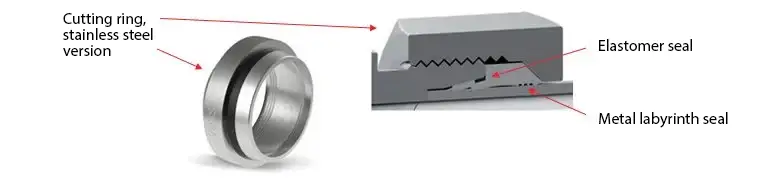

Pjovimo žiedas su įspaustu sandarikliu žiedo kūgio išpjovoje ir papildomu O tipo sandarikliu tarp žiedo ir vamzdžio (nerūdijančiojo plieno žiedai turi labirintinius metalinius sandariklius). Šie sandarikliai sustabdo visus galimus nuotėkius, k u r i e kartais gali atsirasti, kai žiedo sukurtas metalinis sandariklis atsilaisvina, pavyzdžiui, nuolat dirbant visa apkrova arba veikiant dinaminėms apkrovoms. Žiedai gaminami iš anglinio plieno (dengti VOSS danga, NBR sandarikliu) ir nerūdijančiojo plieno (su FPM/FKM sandarikliais).
Savybės:
|
 |

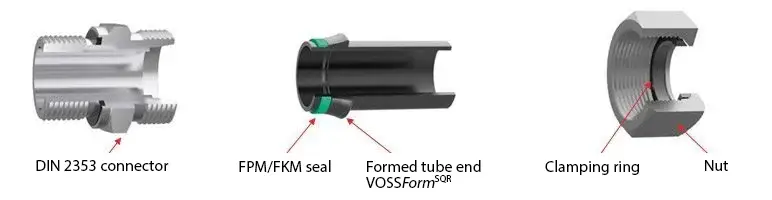

Formuota galinė jungtis – VOSSForm

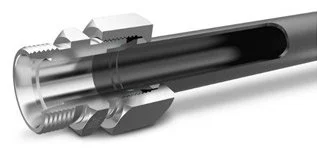

VOSSFormSQR suformuota galinė jungtis – tai vamzdžio galas, suformuotas į petį, atitinkantį DIN 2353 tipo jungiamąsias detales. Norint išgauti tokį unikalios formos vamzdžio petį, vamzdžio medžiagos atkarpa formuojama specialiai sukurta VOSS mašina (galima įsigyti “Tubes International”). Šis suformuotas vamzdžio galas turi papildomą elastomerinį sandariklį (FPM/FKM yra standartinė sandarinimo medžiaga).
VOSSFormSQR jungtis suderina aukščiausio lygio saugumą ir išskirtinę kokybę. Ji atlaiko ekstremalias dinamines apkrovas,
lenkimą ir temperatūros svyravimus, todėl užtikrina patvarų ir patikimą sujungimą.
VOSSFormSQR sistema gaminama iš anglinio ir nerūdijančio plieno.
Savybės:
|
 |
Galimos anglinio ir nerūdijančio plieno versijos BV-10 jungtys su liežuvėliu
SSistema tinkama veikti esant ekstremalioms apkrovoms. Atspari lenkimo momentams, slėgio svyravimams, nepertraukiamam didžiausio darbinio slėgio veikimui, vibracijai ir temperatūros svyravimams. BV-10 vamzdžio atšakos antgalis montuojamas į vamzdžio galą jį įstumiant rankiniu VOSS įtaisu. Vamzdžio pusėje esantis dantytas vamzdžio atšakos paviršius neleidžia jai išslysti ir veikia kaip metalinis sandariklis. Vamzdžio gale esantis išplatintas galas laikosi dėl veržlėje esančio prispaudimo žiedo.
Savybės:
|
 |
DIN 2353 Eaton Walterscheid™ jungtys skirtos sudėtingiausiems vamzdžių sujungimo atvejams. ir užplombuotas 24° kampu. “Eaton Walterscheid™” sistema užtikrina jungties sandarumą iki 800 barų (kai sunkiųjų serijų) ir 500 barų (lengvųjų serijų)
DIN2353 Eaton Walterscheid™ Iš anglinio plieno pagamintos jungtys padengtos nikelio neturinčia “Guardian Seal™” danga, kuri užtikrina išskirtinį atsparumą korozijai. Guardian Seal™ dangtelio atsparumas korozijai viršija Vokietijos VDMA24576 K5 standartą (ne mažiau kaip 720 valandų druskų purškimo kameroje, kol pasirodo raudona korozija), todėl jungtys gali būti naudojamos pačiomis sudėtingiausiomis ir griežčiausiomis sąlygomis. Guardian Seal™ yra santykinai draugiškesnis aplinkai. Dangtelyje nėra nikelio ir tirpiklių. Jis atitinka pasaulinius tokių Europos direktyvų reikalavimus, kaip RoHS (Pavojingų medžiagų ribojimas), ELV (Eksploatuoti netinkamos transporto priemonės) ir REACH (Reglamentas dėl registracijos, vertinimo, autorizacijos ir cheminių medžiagų apribojimas).
DIN2353 Eaton Walterscheid™ jungtis, padengta korozijai atsparia “Guardian Seal™” sandarinimo siūle, yra populiarus sprendimas jūrų ir atviros jūros pramonėje, sunkiems darbams žemės ūkyje, kasyboje, geležinkeliuose ir statybose.
Atsižvelgiant į darbo sąlygas, galima rinktis iš trijų “Eaton Walterscheid™” sistemos variantų:
WalPro – statinis veikimas

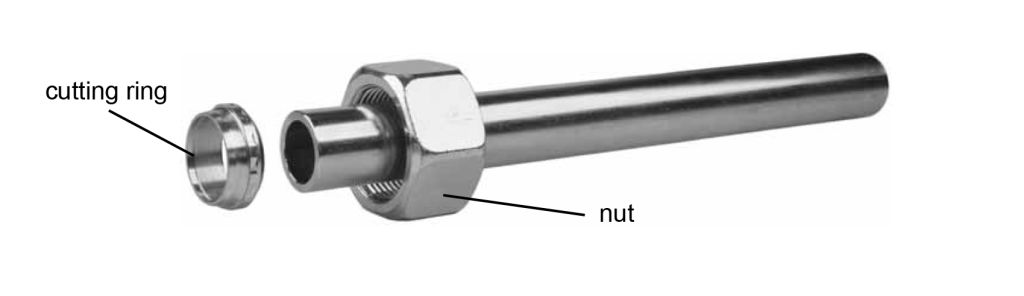

Veržlė su pjovimo žiedu. Dėl profiliuotos žiedo konstrukcijos užtikrinamas optimalus pjūvio įsiskverbimas ir tolygus užspaudimas visame vamzdžio skersmenyje. Sandarinimas pasiekiamas, kai veržiant žiedas prispaudžiamas prie veržlės korpuse esančio 24° kūgio. Galima įsigyti ir iš nerūdijančiojo plieno. Visą sistemą su pjovimo žiedu ir veržle galima įsigyti tik kaip rinkinį, pažymėtą kodu HDW-MWP…
WalRing – ivibracijai jautrus montavimas
Veržlė su dviejų briaunų pjovimo žiedu, integruotu su grūdintu, gumuotu atraminiu žiedu su specialiu elastomeriniu (Viton) WALFORMplus sandarikliu. Atraminis žiedas užtikrina, kad pjovimo žiedas tinkamai įsiskverbs į vamzdį. Patikimas sandarinimas pasiekiamas, kai veržiant elastomerinis sandariklis prispaudžiamas tarp vamzdžio ir žiedo prie veržlės korpuse esančio 24° kūgio. Visą “WalRing” sistemą su žiedais, sandarikliu ir veržle galima įsigyti tik kaip rinkinį, pažymėtą kodu HDW-MWR…
WALFORMplus – užtikrina sandarumą net ir esant labai dinamiškoms darbo sąlygoms, slėgio pulsacijoms ir mechaninėms apkrovoms.

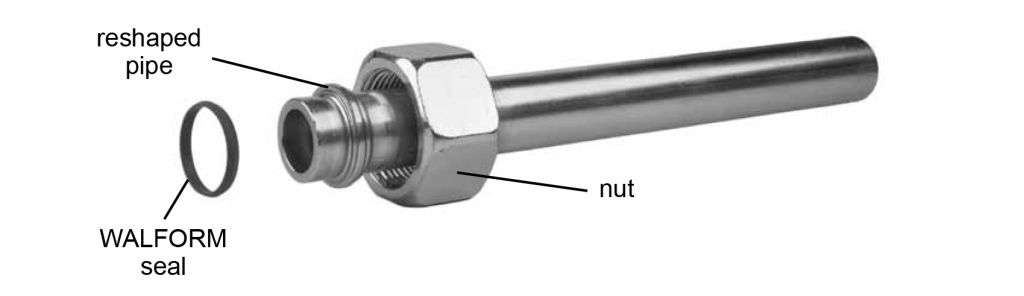

Veržlė su elastomeriniu (Vitono) sandarikliu. Kad sistema veiktų, vamzdžio galas turi būti pertvarkytas specialiu tam skirtu įrenginiu ( galima įsigyti TUBES INTERNATIONAL®). Mašina suformuotas vamzdžio petys ir elastomerinis sandariklis nereikalauja jokių papildomų elementų, pavyzdžiui, žiedų, kad sujungimas būtų sandarus. Patikimas sandarumas pasiekiamas, kai elastomerinis sandariklis priveržimo metu įspaudžiamas tarp vamzdžio peties ir 24° kūgio veržlės korpuse. WALFORMplus sistemos elementus (sandariklį ir veržlę) galima įsigyti tik kaip rinkinį, pažymėtą kodu HDW-MWF…
.
Medžiagos tipas:

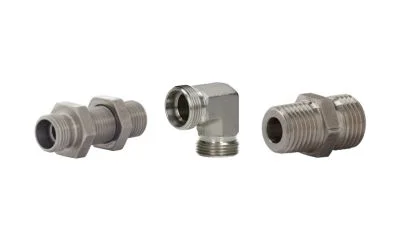

DIN 2353 vamzdžių jungtys; iš AISI 316 nerūdijančiojo plieno

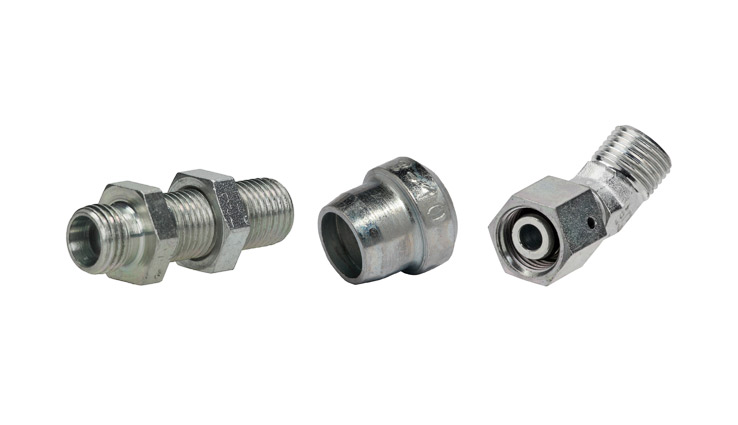

DIN 2353 vamzdžių jungtys; iš anglinio plieno (cinkuotos arba fosfatuotos)
DIN 2353 vamzdžių jungtys; su cinko ir nikelio danga
Produktų sąrašas:
Žiedai ir veržlės
Tiesios jungtys

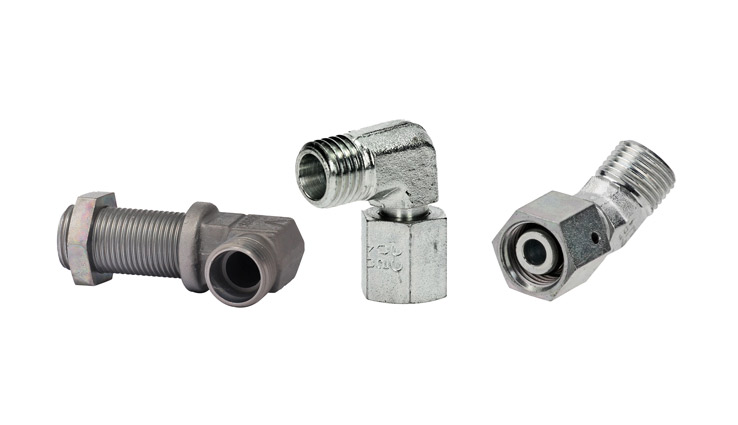

Kampinės jungtys
Formos jungtys

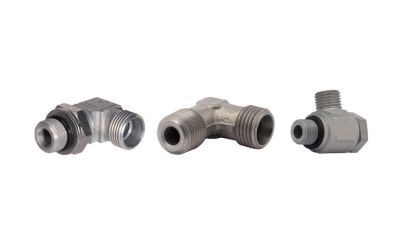

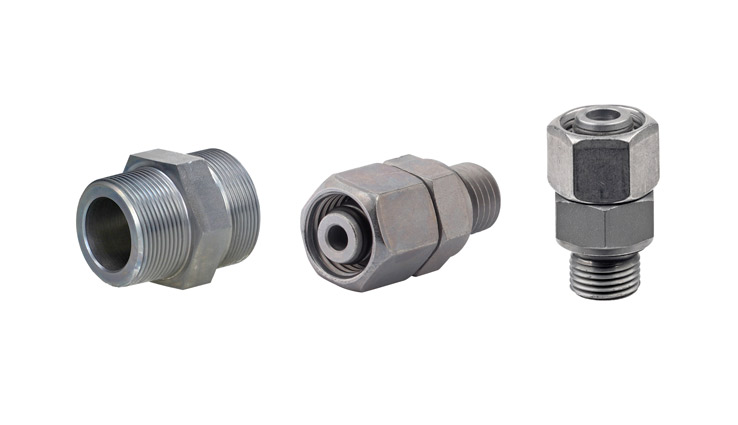

Įsukamos tiesios jungtys
Įsukamos kampinės jungtys

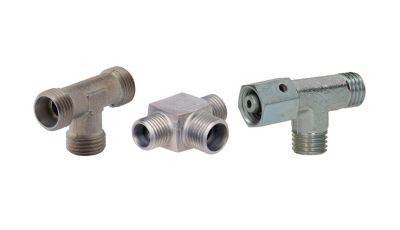

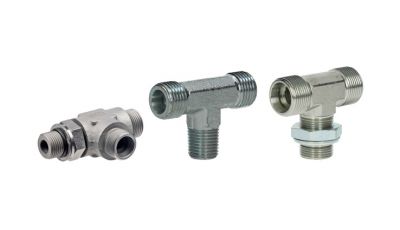

Įsukamos T formos jungtys
Įsukamo s jungtys
Tušti kištukai ir dangteliai
