Rutuliniai vožtuvai – bendroji informacija

Rutuliniai vožtuvai yra vienas iš plačiausiai naudojamų vožtuvų tipų. Jie beveik visiškai išstūmė švytuoklinius vožtuvus daugelyje sričių. Pagrindinis vožtuvo elementas yra rutuliukas su skyle (skysčio praėjimu), patalpintas vožtuvo korpuse, išklotame sandarinimo medžiaga. Rutuliuką suka stiebas, kuris taip pat yra sandarus. Standartiniai rutuliniai vožtuvai veikia kaip uždaromieji vožtuvai ir neturėtų būti naudojami jokiais kitais būdais, ypač kaip valdymo vožtuvai, nebent juose būtų įrengti pneumatiniai, hidrauliniai arba elektriniai vožtuvo padėties nustatymo įtaisai, kuriais reguliuojamas atidarymo laipsnis.

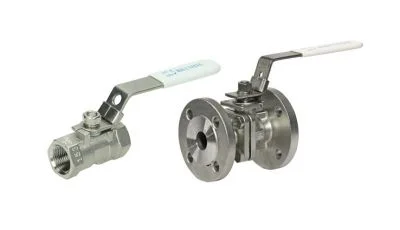

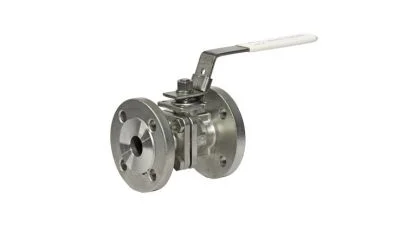

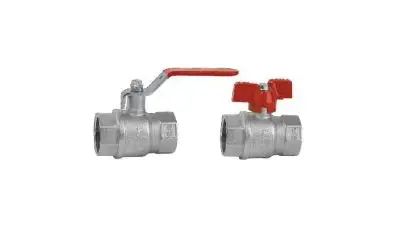

Pramoninių rutulinių vožtuvų korpusas paprastai gaminamas iš žalvario arba nerūdijančiojo plieno. Rutuliukas gaminamas iš chromu dengto žalvario arba nerūdijančio plieno. Rutulys paprastai sandarinamas PTFE (teflonu) arba RTFE (teflonu, sustiprintu užpildu, pvz., stiklo pluoštu). Stiebų sandarinimo medžiagos yra NBR, Vitonas arba PTFE. Galinės jungtys yra BSP sriegiai arba flanšai. Pramoninių rutulinių vožtuvų darbinis slėgis siekia keliasdešimt barų.

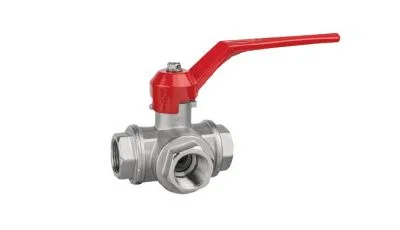

Atskiras rutulinio vožtuvo tipas yra 3 ir 4 eigų vožtuvas, turintis atitinkamai tris ir keturias jungtis. Atitinkamai pragręžtas rutulys (T arba L konfigūracijos 3 eigų vožtuvų atveju) leidžia perjungti srauto kryptį sistemoje.

Pramoniniai rutuliniai vožtuvai naudojami sistemose, kuriomis transportuojamas vanduo, oras, degalai, visų rūšių dujinės ir skystos terpės, garai, chemikalai – visose pramonės šakose.
Dėl aukšto slėgio rutulinių vožtuvų žr. skyrius ir Prietaisai skyrius. Apie rutulinius vožtuvus su stumdomosiomis jungtimis žr. skyrių Pramoninė pneumatika skyrius.
