Tankwagen jungtys (TW)
Tankwagen jungtys (TW) – bendroji informacija
TANKWAGEN jungtys (TW) movos, cisternų movos, euro movos) dažniausiai naudojamos cisternų pakrovimui ir iškrovimui, taip pat chemijos, naftos chemijos ar maisto pramonės įrenginiuose. TW movos gaminamos pagal EN ISO 14420-6 standartas (buvęs DIN 28450).
TANKWAGEN movos daugiausia skirtos skysčiams, kartais naudojamos sausiems biriems produktams ir dujoms (išskyrus suskystintas dujas ir garus). TW movą sudaro dvi pagrindinės dalys: vidinė (MK) dalis ir išorinė (VK) dalis. Moteriškoji (MK) dalis sujungiama su vyriškąja (VK) dalimi vieną į kitą įstumiant. Sukant moteriškosios (MK) dalies žiedą atvira rankena, abi MK ir VK dalys susijungia ir užsandarina movą. Sulenkus rankeną užfiksuojamas žiedas ir apsaugoma jungtis nuo atidarymo.
TW jungtys yra DN50, DN80 ir DN100 dydžių (2″, 3″ ir 4″). Movos gaminamos iš AISI316 nerūdijančiojo plieno, žalvario arba aliuminio; sandarikliai gaminami iš CSM (hipalono), NBR ir daugelio kitų medžiagų. Darbinis slėgis iki 16 bar. TW jungtys (MK ir VK dalys) gali būti užsukamos ant BSP vamzdžių sriegio (2″, 3″ ir 4″), sandarinamos plokščiai. Paprastai TW movos prie žarnos jungiamos naudojant KRS jungtį su BSP išoriniu sriegiu ir pritaikytą žarnos galą, kurį galima pritvirtinti prie guminės žarnos su RS apsauginiu gnybtu arba užspausti antgaliu.
| sandarinimo | medžiagos | temperatūros diapazonas (apytikslis) |
|---|---|---|
| poliuretanas ( (PUR, vulkolanas) | mėlynas | nuo -20°C iki +70°C |
| nitrilas (NBR, perbunan) | juodas | nuo -20 °C iki +70°C |
| hipalonas (CSM) | žalias | nuo -20 °C iki +130°C |
| vitonas (FPM) | juoda su raudonu tašku | nuo -20°C iki +120°C |
| PTFE (PTFE) | balta | nuo -20°C iki +220°C |
| EPDM | juoda | nuo -20°C iki +100°C |
| vamac | juoda su dviem raudonais taškais | iki +200°C |
Medžiagos tipas:

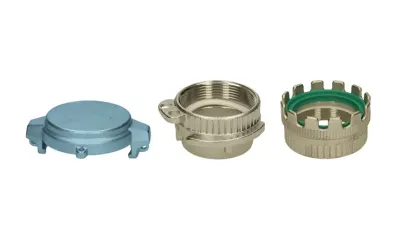

Nerūdijančio plieno Tankwagen

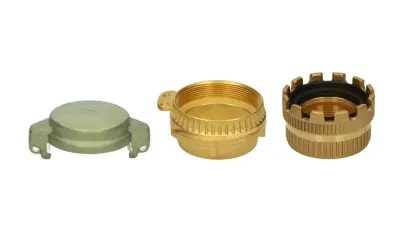

Movos Žalvarinės Tankwagen

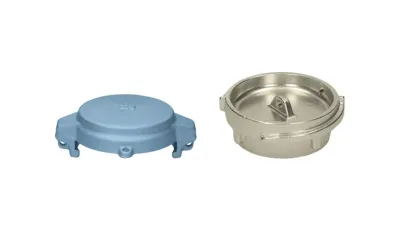

Movos Aliumininės Tankwagen
Produktų sąrašas:

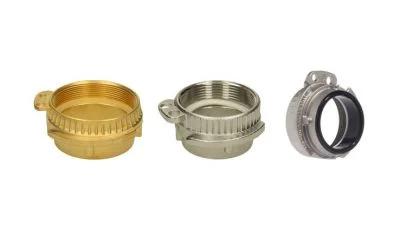

Tankwagen movos – VK tipo

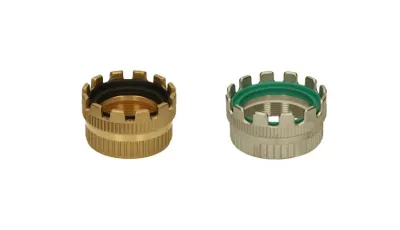

Tankwagen movos – MKV tipo

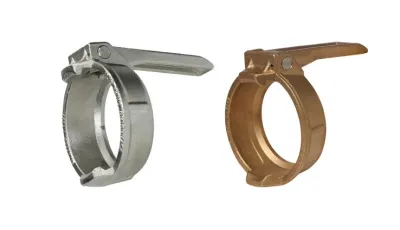

Tankwagen movos – MKH tipo

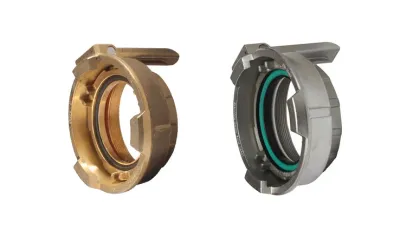

Tankwagen movos – MK tipo
Tankwagen movos – MB tipo

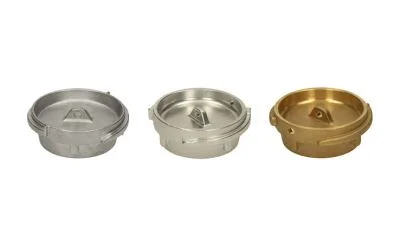

Tankwagen movos – VB tipo
Tankwagen movos TW movų

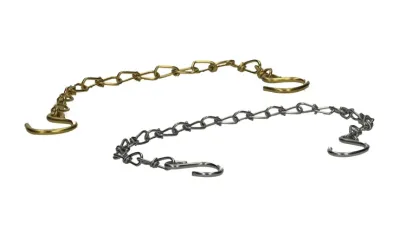

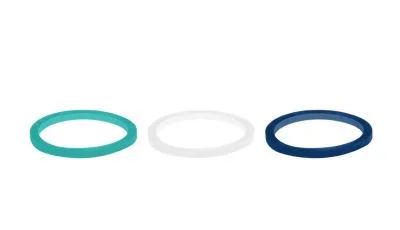

Sandarikliai TW movų priedai
Ar jums reikia pagalbos renkantis jūsų sistemai tinkamą gaminį?
DUK – “Tankwagen” jungtys (TW):
Pagal DIN 28450 standartą TW movos gali veikti iki +65°C temperatūroje. Jei jas reikia naudoti aukštesnėje temperatūroje, būtina pasikonsultuoti su “Tubes International” technikos skyriumi.
Ne, TWF arba TWO profiliuotus sandariklius galima naudoti vietoj GSD jungties sandariklių, tačiau rekomenduojame kiekvieną kartą patikrinti jungties sandarumą.
Nerekomenduojame naudoti TW jungčių maisto produktams. Dėl savo pobūdžio ir konstrukcijos TW movos neatitinka maisto medžiagoms skirtų movų standartų.
Ne, tačiau, jei jungtyje atsiranda nedidelis nesandarumas arba sandariklis keičiamas nauju, galima naudoti guminį plaktuką.
Pirmiausia – jungiamosios medžiagos cheminis atsparumas terpei, po to – sandarinimo medžiagos suderinamumas.
