Vožtuvų kolektoriai

Vožtuvų kolektoriai – bendra informacija

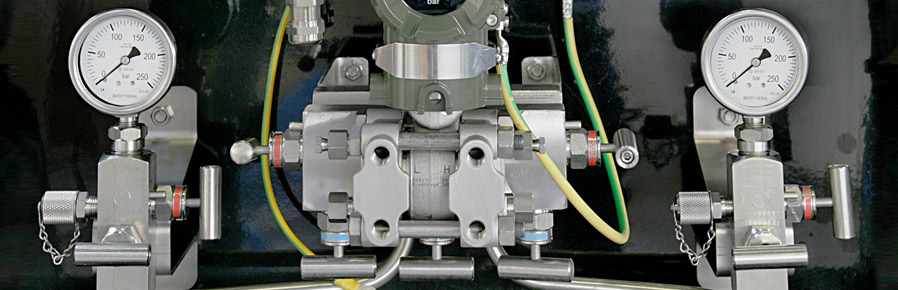

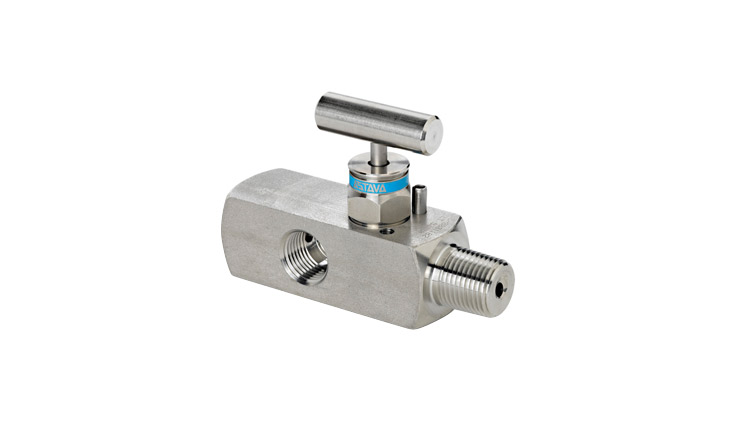

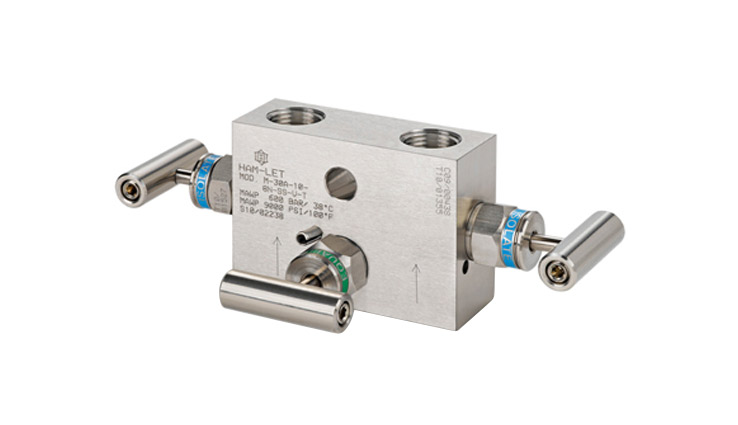

Vožtuvų kolektoriai sujungia kelis vožtuvus į vieną bendrą korpusą. Jie montuojami valdymo ir matavimo įrangos sistemose tiesiai prieš manometrus ar slėgio siųstuvus, kad šie prietaisai būtų apsaugoti nuo pažeidimų. Vožtuvų kolektoriaus įvadai prijungiami prie technologinių linijų, o išvadai – prie matavimo prietaisų. Manipuliuojant kolektoriaus vožtuvais galima atlikti saugius statinio slėgio matavimus, atjungti matavimo priemonę nuo technologinės linijos, išleisti arba išleisti agentą iš prietaiso linijos, kalibruoti prietaisą. Vožtuvų kolektoriai paprastai naudojami su diferencinio slėgio siųstuvais. Matuojant slėgių skirtumą dviejose technologinės sistemos vietose (matuojant slėgių skirtumą), galima nustatyti srauto greitį, išmatuoti skysčio lygį uždarose talpyklose, lengvai patikrinti siurblius ir filtrus. Vožtuvų kolektoriai plačiai naudojami pramoninėse sistemose, ypač chemijos pramonėje ir naftos chemijos pramonėje (angl. Oil & Gas). „Tubes International“ siūlo ‚HAM-LET ASTAVA‘ 1, 2, 3, 4 ir 5 vožtuvų kolektorius.

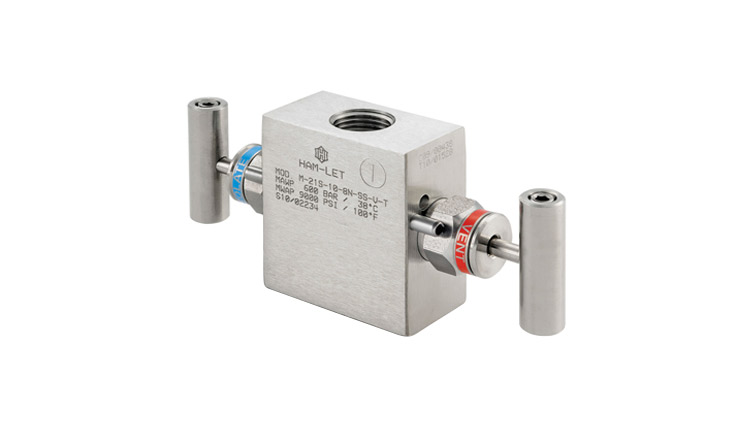

Paprasčiausios konfigūracijos pavyzdys – 2 vožtuvų kolektorius su įvadu, pagrindiniu išėjimu ir ventiliacijos išėjimu. Prie pagrindinio išėjimo prijungiamas manometras, o ventiliacijos išėjimas lieka laisvas. Norėdami patikrinti slėgį sistemoje, atidarykite uždaromąjį vožtuvą, tada slėgis tiekiamas į manometrą. Norint išleisti slėgį iš manometro, nepadarant žalos, pirmiausia reikia uždaryti uždaromąjį vožtuvą, o tada atidaryti išleidimo vožtuvą, kuris išleidžia slėgį iš manometro. Į technologinę liniją sumontavus vožtuvo kolektorių, bet kuriuo metu galite saugiai ir paprastai išmatuoti slėgį sistemoje.

HAM-LET ASTAVA vožtuvų kolektorių savybės ir privalumai

Standartiškai pagaminti iš AISI 316 nerūdijančiojo plieno, taip pat iš specialių medžiagų, tokių kaip titanas, dupleksinis plienas, nikelio lydiniai (lydinys C-276), monelis (lydinys 400), 6 Mo plienas, visi itin atsparūs korozijai;
Visi vožtuvų kolektoriai atitinka NACE MR-01-75 / MR-01-03 standartą (jis susijęs su atsparumu įtrūkimams dėl sulfidinio įtempio, kurie atsiranda, kai naftoje ar dujose yra vandenilio sulfido – H2S);
visiškas visų sudedamųjų dalių medžiagų atsekamumas;
darbinis slėgis ne didesnis kaip 690 bar (specialios konstrukcijos); standartinis – 400 arba 600 bar, priklausomai nuo sandarinimo medžiagos; darbinės temperatūros diapazonas nuo -50ºC iki +540ºC (vožtuvams su Grafoil® sandarinimu);
įrengti adatiniai vožtuvai, kuriuose srautą užverianti adata turi keraminį rutuliuko antgalį (Al2O3), kietą, nesisukantį sėdynėje, todėl gerokai pailgėja vožtuvo tarnavimo laikas;
riebokšlis ir korpusas sandarinami metalas-kovas sandarikliu vožtuvo korpuse; jungtis užtikrinama fiksavimo kaiščiu; speciali versija su metalas-kovas
sandarikliu sėdynėje, apsauga nuo neorganizuotų išmetamųjų teršalų;
vožtuvo stiebas iš AISI 316 Ti plieno, padengtas chromo karbidu, kad stiebas nesusidėvėtų ir pailgėtų ciklo trukmė; po stiebo sriegiu esantis sandariklis apsaugo sriegį; valcuotas stiebo sriegis;
vožtuvo kotas sandarinamas sandarinimo žiedais (PACKING tipo, skirtas „kietoms“ medžiagoms – Grafoil®, PTFE) arba o-žiedais (ORING tipo, skirtas elastomerams – Viton, NBR, perfluor (FFKM), EPDM); darbinė temperatūra ir slėgis priklauso nuo naudojamos sandarinimo medžiagos;
„T“ formos rankenėlė yra standartinė vožtuvo rankenėlė, pasirinktinai – AT ‚anti – tamper‘ arba LD (su fiksatoriumi);
Vožtuvų kolektoriai, skirti nuotoliniam ir tiesioginiam montavimui: NPT ir BSP sriegių jungtys, LETLOK® jungtys, specialūs IEC61518 / DIN19213 flanšai (standartas, skirtas slėgio davikliams jungti su vožtuvų kolektoriais);
visi vožtuvų kolektoriai yra išbandyti gamykloje.
