Vidinė sukeitimo sistema
Vidinė svambalinė sistema – bendroji informacija
Siekiant užtikrinti nuolatinį ir saugų jungimą, buvo sukurta vidinė sukibimo sistema. Ji užtikrina visišką ir neribotą srautą per lanksčios žarnos jungtį. Sistemoje naudojamas šaltojo formavimo metodas – mechaninis jungiamosios detalės tvirtinimo būdas.
Pagrindinė sistemos dalis yra grūdintas kūgio formos sukibimo įrankis. Įrankio skersmuo plačiausioje darbinėje dalyje yra šiek tiek didesnis už vidinį jungties skersmenį prieš užspaudimą. Įrankis traukiamas į jungties vidų, kad išsiplėstų iki norimo skersmens. Armatūros uodega suspaudžia žarną prie įvorės. Vidinis užspaudimas yra priešingas tradiciniam išoriniam antgalių užspaudimui, kiek tai susiję su pačiu procesu. Sujungimas atliekamas iš vidaus į išorę, tačiau iš išorės.
Pagrindinis vidinio užspaudimo privalumas, palyginti su išoriniu užspaudimu, yra srauto greičio padidėjimas, nes:
- kai užspaudžiama iš išorės, jungties uodega (įkišta į žarną) sumažina srauto skersmenį savo sienelės storiu;

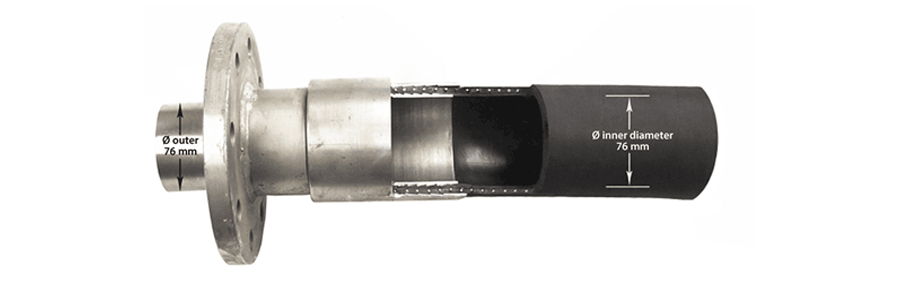

- kai žarna viduje sukibusi, žarnos uodegos sienelė yra visiškai įstumta į žarną. Žarnos ir jos jungties vidinio srauto skersmuo yra vienodas Dw = Dk).
Kuo didesnis srautas, tuo trumpesnis perkrovimo laikas – dėl to vidinio supjovimo metodas yra tikrai ekonomiškas. Kitas privalumas – žarnos galo gale nėra kliūčių ir turbulencijos, o tai labai svarbu sausiems ir biriems arba pusiau skystiems produktams (granulėms, grūdams, cementui, betonui ir t. t.) perkelti. Vidinę sukeitimo sistemą galima naudoti daugumai guminių pramoninių žarnų nuo 2″ (DN50) iki 12″ (DN300). Ją ypač rekomenduojama naudoti vandens ir oro žarnoms, degalams ir kitiems naftos chemijos produktams, kietųjų medžiagų ir maisto produktų tiekimo žarnoms.q
Vidiniam sukeitimui reikia specialių jungiamųjų detalių ir antgalių (TM tipo). Įvorė parenkama pagal žarnos DN ir jos išorinį skersmenį Dz (žr. toliau pateiktą paveikslėlį). Surinkite pagal IT-86 instrukciją. Didžiausias darbinis slėgis, esant vidinio įveržimo jungtims, yra 20 bar. Didžiausią visos lanksčios žarnos komplekto darbinį slėgį taip pat riboja jungčių darbinis slėgis (pvz., PN 16 flanšas) ir žarnos darbinis slėgis.
