Pneumatinės žarnos – bendra informacija

Skyriuje „Pramoninės žarnos“ aprašyta daug įvairių suspaustam orui tinkamų lanksčių žarnų tipų (pirmiausia žiūrėkite žarnas, pateiktas šiose grupėse: žarnos vandeniui ir orui bei bendrosios paskirties žarnos). Šiame skyriuje pateikiamos žarnos, būdingos pramoninei pneumatikos ir pramoninės automatikos sistemoms.

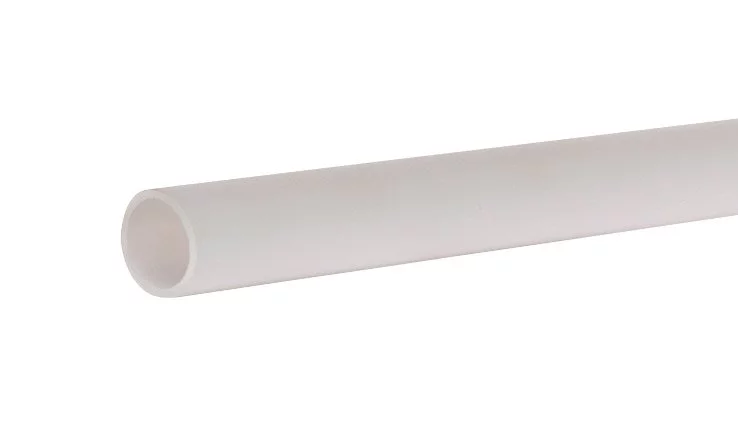

Į mūsų platų gaminių asortimentą įeina platus lengvų ir lanksčių pneumatinių žarnų su kalibruotu išoriniu skersmeniu, tiek metrinių, tiek imperinių matmenų, montuojamų ant stumdomų ar užmaunamų jungčių, asortimentas. Skirtos pneumatinėms, hidraulinėms, alyvos ir tepimo sistemoms bei cheminėms medžiagoms. Atsparios hidrolizei, biologinei korozijai, UV spinduliams, tirpikliams ir plovikliams. Pagamintos iš polietileno (PE), poliuretano (PUR), poliamido (PA), teflono (PTFE), PVDF, įvairių spalvų. Taip pat galima įsigyti įvairių ilgių daugiasiūlių arba spiralinių žarnų.

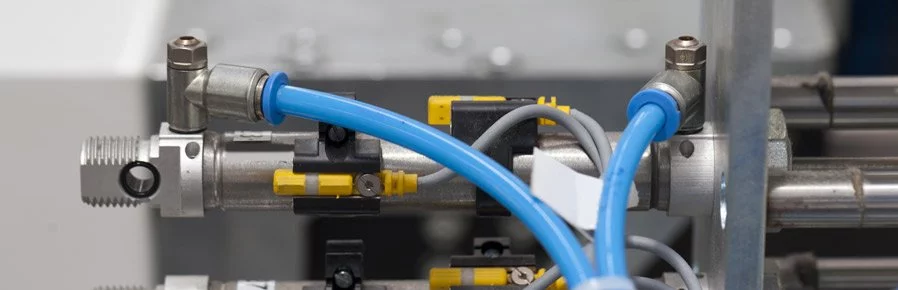

Mūsų siūlomos pneumatinės žarnos skirtos pneumatinėms valdymo sistemoms, pneumatiniams įrankiams ir pramoniniams robotams. Galima įsigyti antistatinių žarnų versiją, skirtą sistemoms, kuriose gali atsirasti statinės elektros krūvio pavojus. Dažniausiai naudojamos elektronikos pramonėje, lako, dujų ir kalnakasybos pramonėje.

DIN 73378

Standartas taikomas variklinėse transporto priemonėse naudojamoms poliamido žarnoms. Šį standartą atitinkančios žarnos buvo išbandytos keliais bandymais ir tyrimais (medžiagos tankio bandymas, lydymosi temperatūros bandymas, smūgių bandymai plačiame temperatūrų diapazone ir terminio stabilumo bandymai). Žarnos matmenys (sienelių storis, vidinis ir išorinis skersmuo) taip pat yra standartizuoti. Žarnos pavadinime yra specialūs ženklai: Pagal standartą į medžiagą, iš kurios pagaminta žarna, gali būti dedama priedų, kurie pagerina kai kuriuos jos techninius parametrus, įskaitant šiluminį stabilumą (H), atsparumą šviesai (L), atsparumą įtrūkimams (HI), plastiškumą (P), atsparumą aukštam slėgiui (Y).

DIN 74323 Taikomas spiralinėms poliamido žarnoms, naudojamoms variklinių transporto priemonių oro stabdžių žarnų mazguose. Nurodo variklinių transporto priemonių pneumatinėse stabdžių sistemose naudojamų poliamidinių žarnų bandymo procedūras ir metodus. Bandymai apima tokius parametrus kaip tankis, lydymosi temperatūra, vandens kiekis, atsparumas cheminėms medžiagoms (mineralinės alyvos, silikoninės alyvos, vandens ir kt. bandymai), atsparumas dinaminiam įtrūkimui ir šiluminis stabilumas.
DIN 74324 Taikoma pavienėms tiesioms poliamido žarnoms, naudojamoms variklinių transporto priemonių pneumatinių stabdžių žarnų mazguose.
ISO 7628 Standartas taikomas viensluoksnėms ir daugiasluoksnėms tiesioms termoplastinėms žarnoms, naudojamoms variklinių transporto priemonių oro stabdžių sistemose. Nurodomos variklinių transporto priemonių pneumatinėse stabdžių sistemose naudojamų poliamidinių žarnų bandymo procedūros ir metodai. Bandymai apima tokius parametrus kaip tankis, lydymosi temperatūra, vandens kiekis, atsparumas cheminėms medžiagoms (mineralinės alyvos, silikoninės alyvos, vandens ir t. t.), atsparumas įtrūkimams dėl dinaminio įtempio ir šiluminis stabilumas.
ISO 7375 Standartas taikomas spiralinėms termoplastinėms žarnoms, naudojamoms variklinių transporto priemonių ir jų priekabų pneumatinėse stabdymo sistemose.

Katalogas
Katalogas

Pardavimų tinklas
Patikrinkite

Užklausa
Siųsti

Produktų sąrašas:

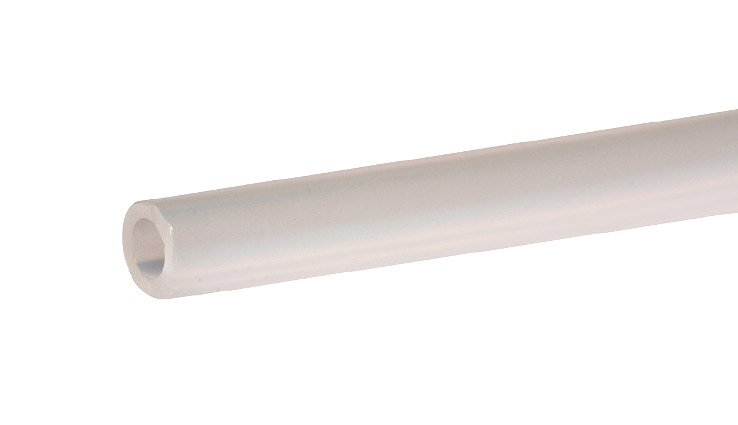

Polietileninės žarnos

Polietileninės žarnos

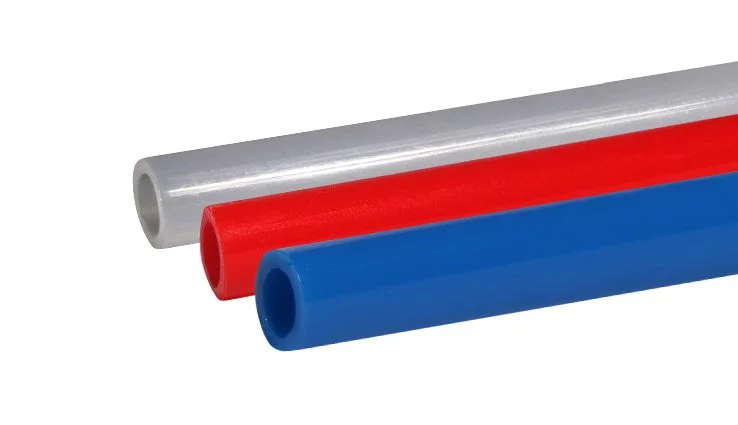

Poliamido žarnos

Poliamido žarnos

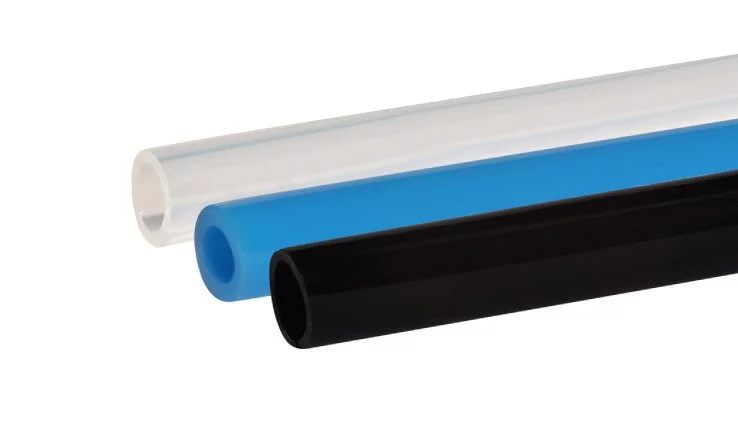

Poliuretano žarnos

Poliuretano žarnos

PVDF pneumatinės žarnos

PVDF pneumatinės žarnos

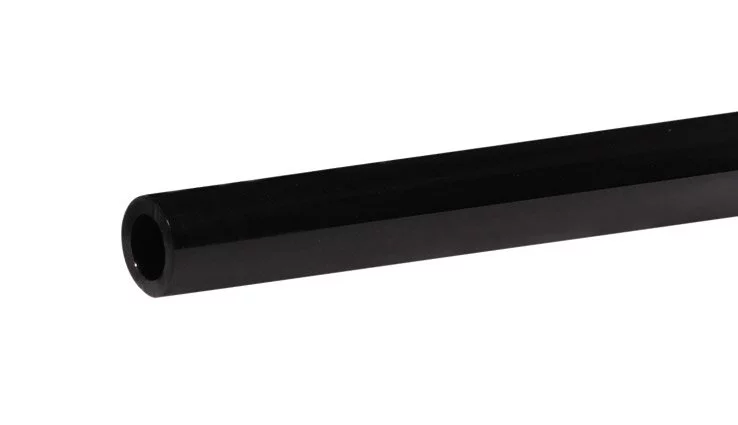

Antistatinės pneumatinės žarnos

Antistatinės pneumatinės žarnos

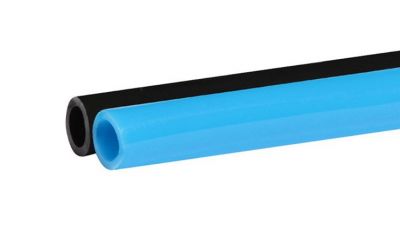

Pneumatinės dvigubos žarnos

Pneumatinės dvigubos žarnos

Ar jums reikia pagalbos renkantis jūsų sistemai tinkamą gaminį?

Skambinkite mums: +370 52 639 372 arba rašykite mums el. paštu: vilnius@tubes-international.com

DUK – Pneumatinės žarnos

Kaip temperatūra veikia pneumatinės žarnos darbinį slėgį?

Kylant temperatūrai, žarnos atsparumas slėgiui mažėja. Tikslias vertes, išreikštas procentais, rasite tiekėjo duomenų lapuose.

Kas yra kalibruota pneumatinė žarna?

Kalibruotos pneumatinės žarnos gaminamos pagal Europos standartus, pavyzdžiui, DIN 73378, DIN 74324, kurie užtikrina ne tik šiluminį, bet ir, svarbiausia, matmenų stabilumą. Matmenų nuokrypis priklauso nuo skersmens ir gali svyruoti nuo +/- 0,1 mm (mažo skersmens) iki +/-0,2 mm (didelio skersmens).

Kas yra žarnos lankstumas ir kaip jis nustatomas?

Žarnos lankstumas priklauso nuo žaliavos ir priedų (plastifikatorių), naudojamų žarnos gamybai. Gamintojai lankstumą nustato nurodydami lenkimo spindulį – kuo jis mažesnis, tuo žarna lankstesnė.

Kaip žymimos pneumatinės žarnos?

Pneumatinės žarnos žymimos nurodant standartus, konstrukcinę medžiagą, išorinį skersmenį ir sienelių storį. Pavyzdžiui, žarna, pagaminta pagal 73378 standartą iš poliamido PA12, kurios išorinis skersmuo 8 mm, o sienelės storis 1 mm, gali būti žymima taip: DIN 73378 PA12 S40-PHL 8×1 mm.

Kas yra pneumatinių žarnų saugos koeficientas?

Žarnos darbinio slėgio ir trūkimo slėgio santykis (kai įvyksta nuolatinis žarnos gedimas) vadinamas saugos koeficientu ir paprastai yra 3.
