Hidrauliniai cilindrai

Hidrauliniai cilindrai – bendroji informacija

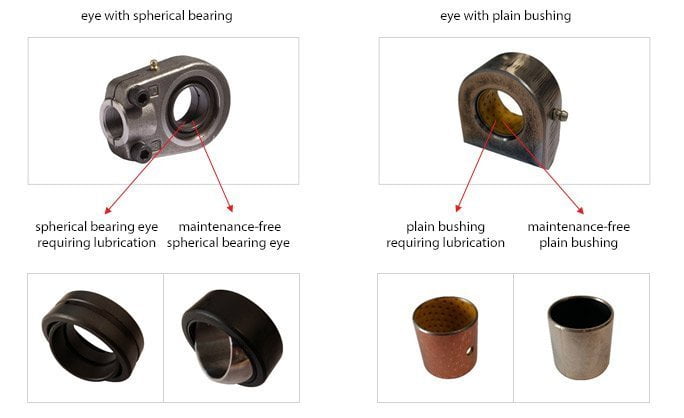

Enkeltvirkende (med stempel eller plunger) og dobbeltvirkende (med stempel) aktuatorer som brukes i hydrauliske systemer i kraner, løfteinnretninger, anleggs- og landbruksmaskiner osv. Enkeltvirkende aktuatorer er utstyrt med en ventil (stempeltypen) eller ikke (plungertypen). Den komplette aktuatoren har fester. De mest brukte festene er ører, utstyrt med smørenipler:

ąselė su sferiniu slydimo guoliu (standartinė),
ąselė su įvore (pasirinktinai),
akys privirinamos tiesiai prie cilindro ir stūmoklio strypo.

Srieginę ąselę taip pat galima užsukti ant stūmoklio strypo su sriegiu.

Konstrukcija (HPA1 dvigubo veikimo stūmoklinio cilindro pavyzdys)

1. akys (anglinis plienas)	a) stūmoklio sandarikliai (NBR + TPE + POM)
2. prievadai (anglinis plienas)	b) NBR o-žiedas (statinis sandariklis)
3. galinis dangtelis ( anglinis plienas)	c) valytuvų sandariklis PU
4. korpusas ( anglinis plienas)	d) riebokšlis (NBR + audinys)
5. stūmoklis ( anglinis plienas)	e) PU sandariklis (statinis sandariklis)
6. stūmoklio strypas (NiCr padengtas legiruotasis plienas)
7. riebokšlis (ketaus)
8. Sferiniai slydimo guoliai (guolinis plienas)

Galimi hidraulinių cilindrų tipai

Tipas	Eksploatacija	Statyba	Tvirtinimas 1 (cilindro pusėje)	Montavimas 2 (stūmoklio strypo ir stūmoklio pusė)
HPA1	dvigubo veikimo	stūmoklis	akis su sferiniu guoliu*	akis su sferiniu guoliu*
HPE1	vienpusio veikimo	stūmoklis	akis su sferiniu guoliu*	akis su sferiniu guoliu*
HPA2	dvigubo veikimo	stūmoklis	ąselė su sferiniu guoliu*	metrinis išorinis sriegis**
HPE2	vienpusio veikimo	stūmoklis	ąselė su sferiniu guoliu*	metrinis išorinis sriegis**
SE	vieno veikimo	stūmoklio	montavimo anga	montavimo anga
DE	dvigubo veikimo	stūmoklio	montavimo anga	montavimo anga

* – akys su tepalo nipeliu (reikia tepti)
** – ant šio strypo galima prisukti srieginę ąselę (vamzdžių kodas: HS-HP-KT…)

Standartinė balionų žymėjimo sistema (su vamzdžių kodo pavyzdžiu)

Balionų pasirinkimas

Atrankos metu atsižvelkite į šiuos kriterijus:

cilindro tipas (vienpusio arba dvipusio veikimo)
didžiausias darbinis slėgis
cilindro dydis (stūmoklio ir stūmoklinio strypo)
cilindro eiga
cilindrų montavimo galimybės (pvz., akys su sferiniais guoliais)

Vienkartinio veikimo cilindrai

Stūmokliniai cilindrai yra didesni už stūmoklinius cilindrus. Eksploatacijos metu visas stūmoklis yra panardintas į alyvą, todėl cilindras yra atsparesnis korozijai.

Stūmokliniai cilindrai yra mažesni už stūmoklinius cilindrus. Juose papildomai įrengta oro išleidimo anga, kad cilindrui veikiant stūmoklis ir stūmoklio strypas galėtų judėti.
