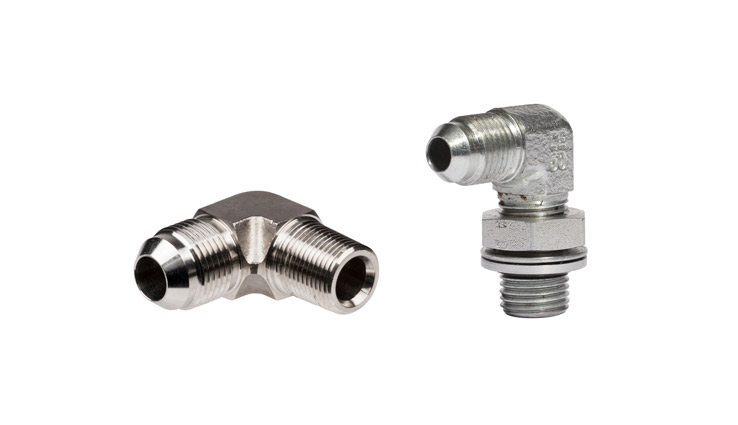

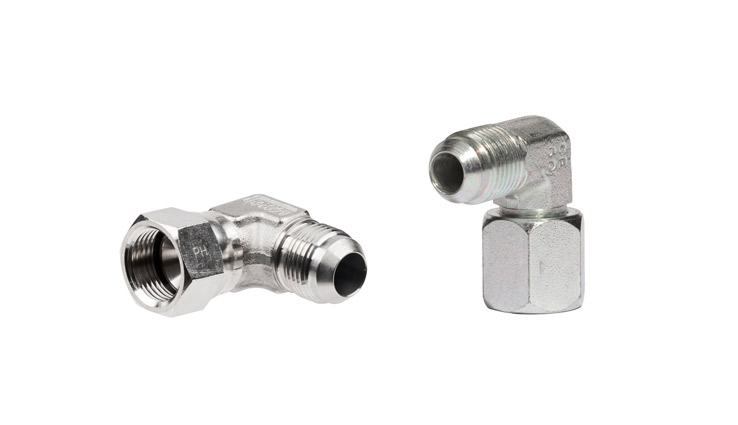

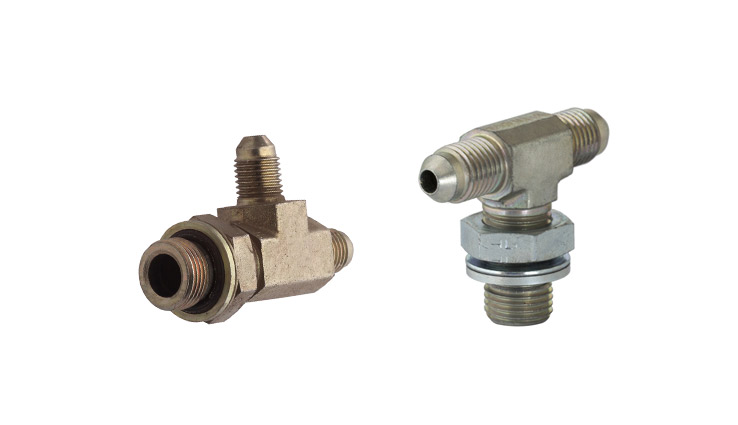

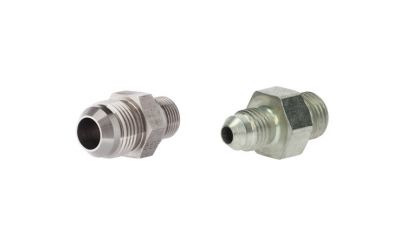

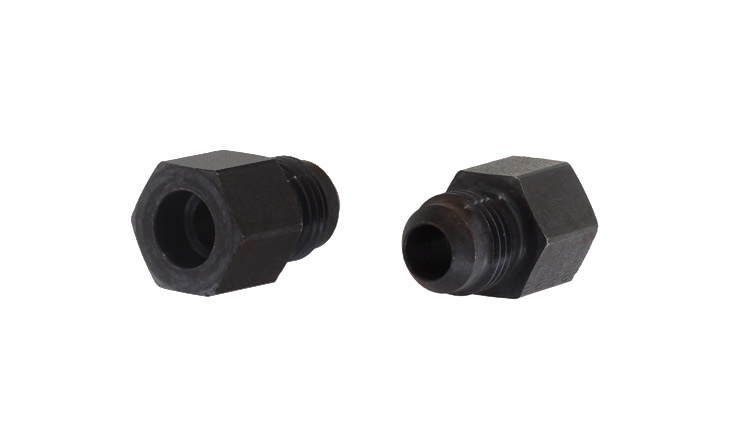

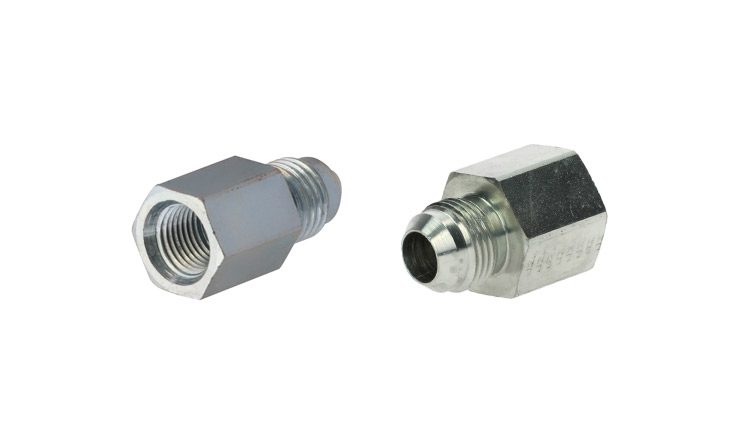

Hidraulinių vamzdžių jungtys SAE-J514 (JIC 37°)

SAE-J514 (JIC 37°) – Hidraulinių vamzdžių jungtys

Pagal SAE J514 (ISO 8434-2) standartą pagamintos jungiamosios detalės plačiai naudojamos daugelyje pramonės šakų plieniniams vamzdžiams, kurių išorinis skersmuo yra nuo 6 iki 38 mm, jungti. Armatūra pagal SAE J514 standartą taip pat gali būti naudojama lanksčioms žarnoms jungti. Plačiai naudojamos hidraulinėse ir pneumatinėse pavaros ir valdymo sistemose, taip pat pramonėje.

Pagrindinė informacija

Medžiaga

JIC jungiamosios detalės siūlomos dviejų medžiagų versijų:

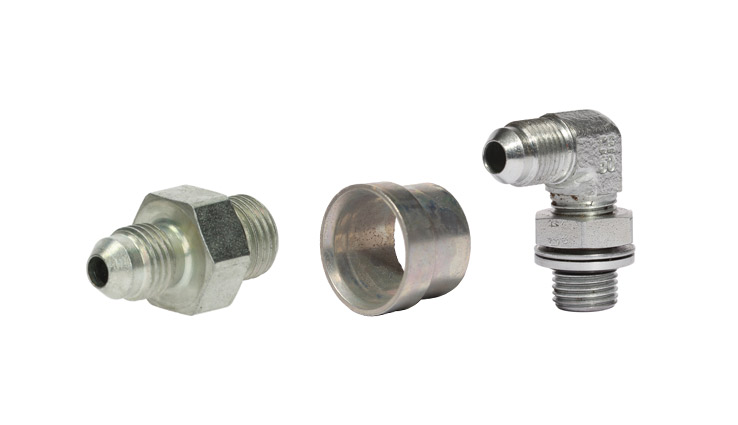

Cinkuotas anglinis plienas, standartinis sandariklis: NBR guma,

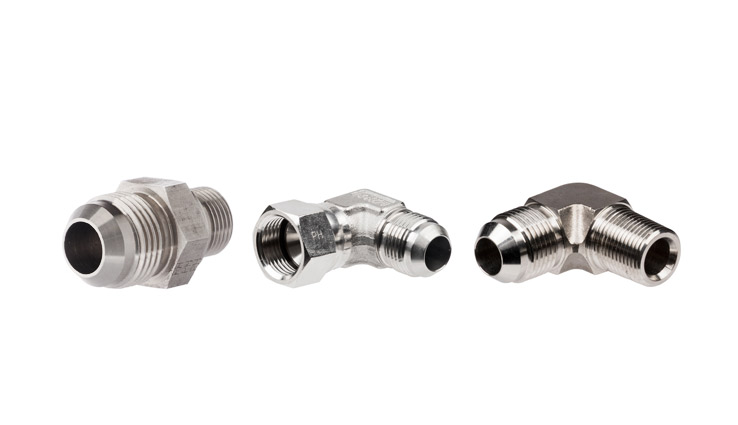

nerūdijantis plienas ( AISI 316), standartinis sandariklis: Vitonas.

Darbinė temperatūra

Leistina darbinė temperatūra priklauso nuo jungties ir sandariklio medžiagos:

anglinis plienas: nuo -40°C iki +120°C
anglinis plienas + NBR: nuo -35°C iki +100°C
nerūdijantis plienas: nuo -60°C iki +400°C
nerūdijantis plienas + Vitonas: nuo -20°C iki +200°C

Darbinis slėgis

Gamintojo nurodytas vardinis slėgis (didžiausias darbinis slėgis) apskaičiuojamas esant statinėms darbo sąlygoms ir saugos koeficientui 4:1 pjovimo žiedo jungčiai ir nuo 1,5 iki 2,5 jungtims, įsukamoms į korpusą arba BANJO jungiamąsias detales. Renkantis jungtį taip pat reikia atsižvelgti į dinaminę slėgio apkrovą ir vibraciją. Esant aukštesnei nei +100°C temperatūrai, didžiausią darbinį slėgį gali tekti sumažinti (kreipkitės į „Tubes International”).

Vidutinis

Jungtys pagal JIC 37° gali būti naudojamos įvairiems skysčiams ir dujoms perpilti. Tačiau visada reikia patikrinti terpės suderinamumą su jungties medžiaga ir sandariklio tipu. Dėl visų kitų, nei standartinės hidraulinės alyvos, naudojimo būdų kreipkitės į TUBES INTERNATIONAL® techninį skyrių.

JIC 37° veikimo principas

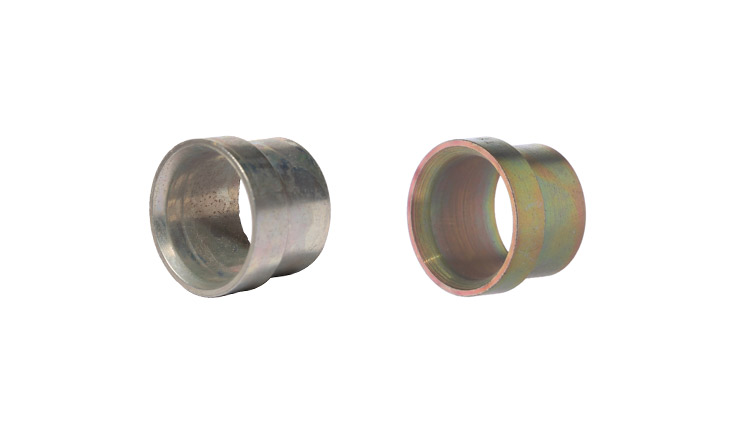

Vamzdžiai, kurie bus jungiami su JIC 37° jungtimis, turi būti praplatinami praplatinimo mašina (negalima naudoti rankinių įrankių). Jungtis su plieniniu vamzdžiu su 74° kampiniu kūgiu (37° x 2) gali būti sujungta su fasonine dalimi, kurios kampas yra 74°. 74° gaunamas naudojant įvorę priveržimo veržlėje. Išplatinta 37° vamzdžio dalis susijungia su kūgine 37° jungties korpuso dalimi, taip užtikrinant sandarumą metalas su metalu. Taip pat galima įsigyti jungiamųjų detalių su elastomeriniu sandarikliu (O-žiedas). JIC 37° jungtis taip pat galima jungti su JIC tipo jungtimis (pvz., TI-ZJW110, TI-ZJZ110) lanksčių hidraulinių žarnų rinkiniuose.
