Pneumatiniai jungtys

Pneumatiniai jungtys – bendra informacija
Mūsų įmonė siūlo platų pneumatinių jungčių asortimentą, todėl visada įmanoma pritaikyti tinkamą sprendimą specifinėms darbo sąlygoms. Mūsų klientai gali rinktis iš šių jungčių tipų:

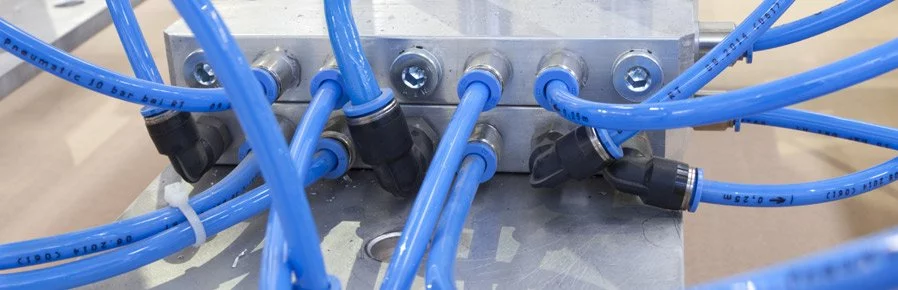

- Žalvarinės ir plastikinės greito sujungimo jungtys – lengvai, greitai ir labai patogiai naudojamos. Greito sujungimo jungtys gaminamos daugybe formų, tačiau pilna sistema gali būti sukurta naudojant tik keturias pagrindines formas, taip sumažinant bendras sistemos išlaidas. Greito sujungimo jungtys skirstomos į tris serijas: R serija – bendros paskirties, skirtos žarnoms, kurių išorinis skersmuo nuo 3 iki 14 mm, RL FOX serija – su sumažintais išoriniais matmenimis, ekonominės klasės greito sujungimo jungtys – S serija.
- Greito sujungimo jungtys, skirtos maisto pramonei – labai specializuota greito sujungimo jungčių variacija, kuri yra itin atspari plovikliams ir kitiems cheminiams preparatams. Šiame variante yra nikelio padengto žalvario F serijos jungtys bei rūgščiai atsparios plieno jungtys.
- Pjaustymo žiedinės jungtys B serija – skirtos varinių ir plastikinių vamzdžių sistemoms. Ypač rekomenduojama montuojant sistemas, kuriose gali atsirasti vibracija. Gali būti naudojama esant aukštam darbiniam slėgiui – iki 60 barų.
- Rankomis priveržiamos jungtys C serija – norint surinkti šią jungtį, žarna turi būti užmaunama ant jungties ir priveržiama veržle. Maksimalus rankomis priveržiamų jungčių darbinis slėgis yra 18 barų.
- Rankomis priveržiamos jungtys D serija (banjo) – šias jungtis galima sujungti bet kurioje reikiamoje padėtyje ir taip pat sujungti su R serijos greito sujungimo jungtimis. Maksimalus jų darbinis slėgis taip pat yra 18 barų.
- Sriegines jungtys A serija – pagamintos iš nikelio padengto žalvario arba AISI 316L plieno. Norint užtikrinti šio tipo jungties sandarumą, paprastai reikia naudoti papildomą sandarinimą.
- Funkcinės jungtys LINE ON LINE – tai unikali produktų linija, skirta montuoti pneumatinių sistemų jungtyse. Jų išskirtinės savybės: didelis efektyvumas, maži matmenys ir kompaktiškas dizainas. Modulinė jų konstrukcija leidžia jungtis lygiagrečiai, nuosekliai arba derinant lygiagrečius ir nuoseklius sujungimus.
Produktų sąrašas:
Ar jums reikia pagalbos renkantis jūsų sistemai tinkamą gaminį?
DUK – Pneumatinės jungtys:
Greito sujungimo pneumatinės jungtys yra populiariausios, nes jos lengvai prieinamos, patogios naudoti ir lengvai montuojamos bei išmontuojamos nuo žarnos.
Srieginė pneumatinė jungtis susideda iš korpuso, ant kurio uždedama žarna, ir veržlės, su kuria žarna priveržiama. Dėl šios konstrukcijos labai svarbu, kad abiejų žarnos diametrų (išorinis ir vidinis) matmenys atitiktų jungties matmenis.
Negalima teisingai sujungti 8x5mm žarnos su 8x6mm jungtimi.
Įrenginiuose, kur gali atsirasti vibracija, poslinkiai arba žarnos trūkčiojimas, geriausia naudoti sriegines arba pjaustymo žiedines jungtis.
Taip. Yra specialios „aukšto slėgio“ greito sujungimo jungtys, skirtos tepimo sistemoms, kurios gali veikti esant iki 30 barų oro slėgiui ir iki 150 barų tepimo skysčiams.
Dauguma pneumatinių jungčių yra daromos su BSP lygiagrečiais sriegiais ir O formos sandarikliu. Skirtingai nuo sriegio kontakto sandarinimo, jos nereikalauja Teflono sriegio sandariklio, kuris galėtų užteršti pneumatinę sistemą. Išimtis yra, kai jungiamos nevienodos (išlenktos) paviršiaus dalys, kur O žiedas gali nesuteikti pakankamo sandarumo.
