Nerūdijančio plieno higieninės jungtys

Meierikoblinger TRI CLAMP, DIN 11851, RJT, SMS

Nerūdijančio plieno higieninės movos – bendra informacija

Higieninės jungtys skirtos maisto, kosmetikos, farmacijos ir chemijos pramonei, taip pat biotechnologijoms. Movos turi atitikti tikslius higienos reikalavimus, keliamus konkrečiai paskirčiai, susijusius su konkrečia medžiaga, valymo ir sterilizacijos metodais, dėl kurių nereikia išmontuoti įrenginio (CIP – valymas proceso metu, SIP – sterilizacija proceso metu). Higienos reikalavimus atitinkantys įrenginiai ir jungtys paprastai gaminami iš AISI304 arba AISI316 nerūdijančio plieno. Jungtis turi būti suprojektuota taip, kad joje nebūtų plyšių, negyvų tarpų, kampų ir nelygių paviršių, kurių negalima valyti ir kuriuose gali kauptis produkto dalelės, sukeliančios mikroorganizmų dauginimąsi. Vidinio paviršiaus šiurkštumas neturi viršyti Ra = 0,8 μm ir Ra = 0,4 μm, kai reikalavimai aukštesni. Suvirinimo siūlės turi atitikti atskirus aukštus reikalavimus. Iš elastomerų arba plastikinių medžiagų pagaminti sandarikliai turi atitikti atitinkamas higienos normas.

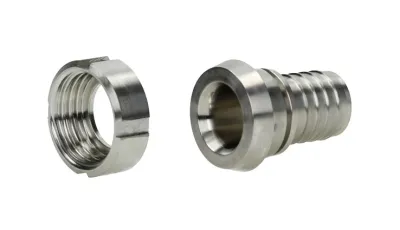

Srieginės jungtys pagal DIN11851 standartą su Rd (suapvalintu) sriegiu plačiai naudojamos pieninėse, maisto ir chemijos pramonėje. D formos skerspjūvio sandariklis gaminamas iš EPDM, silikono, NBR arba Vitono. Siekiant užtikrinti aukštesnį higienos lygį, naudojamas sandariklis su briauna, kuri užpildo plyšį tarp sujungtų movos pusių. Paprastai DIN11851 jungtys gaminamos iš 316 plieno (veržlė – iš 304 plieno). Didžiausias leistinas darbinis slėgis (tik DIN118151 movai) yra 40 bar (DN10-DN40), 25 bar (DN50-DN100) ir 16 bar (DN125-DN150). Dydžiai nuo DN10 ÷ DN150. Gaminių asortimentą sudaro išorinės movos (su sriegiu), vidinės movos (kūginės), apvalios veržlės su grioveliais, skirtos tiesiogiai privirinti prie įrenginio arba montuoti prie guminių ir plastikinių žarnų su spaustukais, spaustukais arba užspaustos su antgaliais.

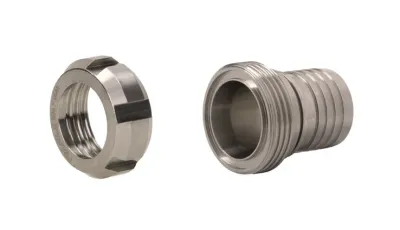

Srieginės jungtys su Rd (suapvalintu) sriegiu pagal SMS Švedijos standartą dažniausiai naudojamos pieno ir maisto pramonėje. Plokščias sandarinimo paviršius padeda lengvai išardyti įrenginio sekcijas. Kvadratinio skerspjūvio sandariklis gaminamas iš PTFE, Vitono, EPDM arba NBR. Pagaminta iš 316 plieno (veržlė standartiškai yra iš 304 plieno). Didžiausias leistinas darbinis slėgis (tik movai) yra 15 bar. Dydžiai nuo DN25 ÷ DN100. Gaminių asortimentą sudaro išorinės movos (su sriegiu), vidinės movos (plokščios), apvalios veržlės su grioveliais, skirtos tiesiogiai privirinti prie įrenginio arba montuoti prie guminių ir plastikinių žarnų su spaustukais, spaustukais arba užspaustos su antgaliais.

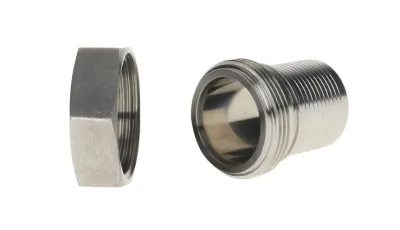

IDF movos – srieginės movos su trapeciniu sriegiu (Tarptautinės pieno federacijos, BS 4825-4 ir ISO 2853 standartai) naudojamos pieno ir maisto pramonėje. T formos skerspjūvio guminis sandariklis puikiai užpildo jungties paviršių, kad būtų gauta konstrukcija be plyšių, pasižyminti geromis savaiminio išsivalymo savybėmis ir todėl užtikrinanti gana aukštą higienos lygį. Pagaminta iš 316 plieno (standartinė veržlė yra iš 304 plieno). Didžiausias leistinas darbinis slėgis (vien tik jungčiai pagal BS 4825-4) yra 16 bar.

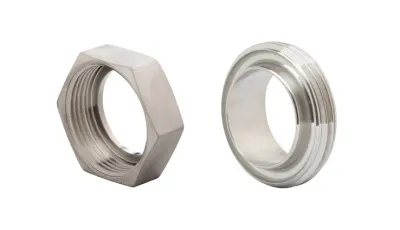

RJT jungtys (žiedinio sujungimo tipas, BS 4825-5 standartas) – tai srieginės jungtys su Whitworth imperiniu sriegiu, ypač naudojamos Didžiosios Britanijos pieno ir maisto pramonėje. Jungtis sandarinama storu o-žiediniu (iš NBR arba EPDM gumos). Galima lengvai išardyti. Kadangi plyšys yra gana didelis, movos netinka valyti neišmontuojant (CIP). Didžiausias leistinas darbinis slėgis (vien tik movai pagal BS 4825-5) yra 10 bar.

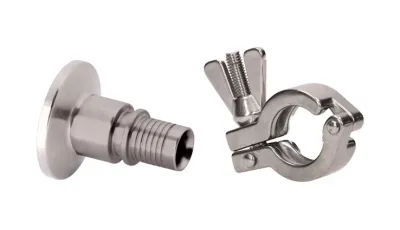

TRICLOVER jungtys (dar vadinamos Triclamp) yra simetrinės, flanšinės jungtys. TRICLOVER jungtis sudaro du flanšai (“plokštelės”) su grioveliais sandarinimui ir spaustuvas, kuris suspaudžia ir uždaro abi puses. Sandariklis (silikono, PTFE, Vitono, EPDM arba NBR gumos) visiškai užpildo plyšį tarp dviejų flanšų ir taip užtikrina neribotą srauto kelią bei labai aukštą movos higieniškumo lygį. Todėl TRICLOVER movos naudojamos daugelyje farmacijos, maisto, kosmetikos ir chemijos pramonės šakų, biotechnologijose, skysčiams ir didelio klampumo terpėms. TRICLOVER movos gaminamos laikantis tokių standartų kaip: ISO 2852, DIN 32676, BS 4825-3, ASME-BPE ir kitus, kuriuose pagrindiniai jungčių matmenys paprastai yra vienodi. Iš esmės TRICLOVER jungtims būdinga tai, kad išorinis flanšo skersmuo ir vidinis skersmuo ties išėjimu atitinka vienas kitą ir įrenginio vamzdžių vidinį skersmenį. Pagaminta iš 316 plieno (standartinės movos pagamintos iš 304 plieno). TRICLOVER movos paprastai pasižymi aukštesnės kokybės apdaila vidinis paviršius (šiurkštumas Ra ne didesnis kaip 0,4 μm). Vien tik movos darbinis slėgis priklauso nuo movos dydžio ir naudojamo spaustuvo tipo (ne mažesnis kaip 16 barų iki 2″ dydžio, 10 barų – virš 2″ dydžio). Gaminių asortimentą sudaro movos, skirtos tiesiogiai privirinti prie įrenginio arba sumontuoti prie guminių ir plastikinių žarnų su spaustukais arba užspausti su antgaliais.

Katalogas
Atsisiųsti

Pardavimų tinklas
Patikrinkite

Užklausa
Siųsti

Produktų sąrašas:

Plastslanger

DIN11851 nerūdijančio plieno higieninės movos

Plastslanger

SMS nerūdijančio plieno higieninės movos

Plastslanger

IDF nerūdijančio plieno higieninės movos

Plastslanger

RJT nerūdijančio plieno higieninės movos

Plastslanger

TRICLOVER nerūdijančio plieno higieninės jungtys

Ar jums reikia pagalbos renkantis jūsų sistemai tinkamą gaminį?

Skambinkite mums: +370 52 639 372 arba rašykite mums el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ

FAQ – Nerūdijančio plieno higieninės movos:

Kokios yra higieninių jungčių rūšys?

Labiausiai paplitusios higieninės movos yra DIN 11851 movos, SMS movos, trišakės movos, RJT movos, IDF movos, Macon movos.

Kur dažniausiai naudojamos higieninės movos?

Populiariausi sektoriai – farmacijos ir maisto pramonė. Dėl lengvo montavimo ir jungties “švarumo” jie taip pat naudojami chemijos pramonėje.

Kaip įrengti higienines movas?

Jungtys su dantyta žarnos galuote (naudojamos guminėms žarnoms) gali būti montuojamos su apsauginiais spaustukais arba užspaudžiamos antgaliais, o jungtys su lygia žarnos galuote (naudojamos guminėms ir termoplastinėms žarnoms) montuojamos su apsauginiais spaustukais.

Kaip tinkamai pasirinkti trišakę (trišakę) jungtį?

Įvirinamoms jungtims reikia išmatuoti flanšo plokštės skersmenį plačiausiame taške, skylės skersmenį ir sienelės storį. Jungtims su žarnos galu labai svarbu ne tik flanšo plokštės ir angos skersmuo, bet ir žarnos galo skersmuo, išmatuotas išorėje, plačiausiame taške. Šis matavimas padeda nustatyti, pagal kokį standartą buvo pagaminta jungtis, ir sumažina riziką suklysti pasirinkus netinkamą movą.

Kokios yra neteisingo trišakių jungčių (trišakių spaustukų) parinkimo pasekmės?

Jei dvi jungtys, pagamintos pagal skirtingus standartus, tarpusavyje sujungiamos netinkamai, dėl vidinių skersmenų skirtumo tarpuose gali atsirasti negyvosios zonos. Dėl to kaupiasi terpė, kurioje gali daugintis bakterijos ir mikroorganizmai.

Koks yra “Triclover” movų darbinis slėgis?

Viskas priklauso nuo naudojamo gnybto ir (suvirinto) sujungimo kokybės. Pagrindinis spaustukas tinka 25-15 barų slėgiui, priklausomai nuo jungčių dydžio, nors yra spaustukų, kurie atlaiko 75 barus.

Kokios yra trišakės (trišakės) jungtys?

Dėl skirtingų standartų, pagal kuriuos gaminamos “Triclover” movos, jų matmenys (vidinis skersmuo ir flanšo skersmuo) gali skirtis. Yra 3 pagrindiniai standartai: DIN-A (DIN 32676), DIN-B (ISO 1127) ir DINC (ASME BPE).
