Kaip Pneumatinis greito išleidimo vožtuvas su duslintuvu VSR L (vamzdis – vamzdis) veikia esant 10 bar slėgiui ir -20 °C iki +60 °C temperatūrų diapazone?

Pneumatinis greito išleidimo vožtuvas su duslintuvu VSR L (vamzdis – vamzdis) skirtas saugiai ir greitai atleisti suslėgtą orą iš vamzdyno esant 10 bar darbinio slėgio ir temperatūrų diapazonui nuo -20 °C iki +60 °C. Veikimo principas: esant valdymo impulso suteikimui arba atleidimo komandai, vožtuvo vidinė sėdynė greitai atsidaro, sujungdama aukšto slėgio zoną su išleidimo kanalu. Išleidimas nutildytas integruotu slopintuvu, kuris kontroliuoja dujų srautą ir sumažina triukšmą bei išmetamų srovių turbulenciją. Abi montavimo pusės yra su kištukiniais (vamzdis–vamzdis) jungtimis, todėl vožtuvas lengvai integruojamas į vamzdyną. Darbinė terpė – filtruotas suslėgtas oras, suteptas arba nesuteptas; filtro ir tepimo reikalavimai užtikrina patikimą veikimą nurodytame temperatūrų intervale. Konstrukcija ir medžiagos parinktos taip, kad veiktų esant žemai (-20 °C) ir aukštai (+60 °C) temperatūrai, išlaikant sandarumą ir greitą reagavimą 10 bar slėgyje.

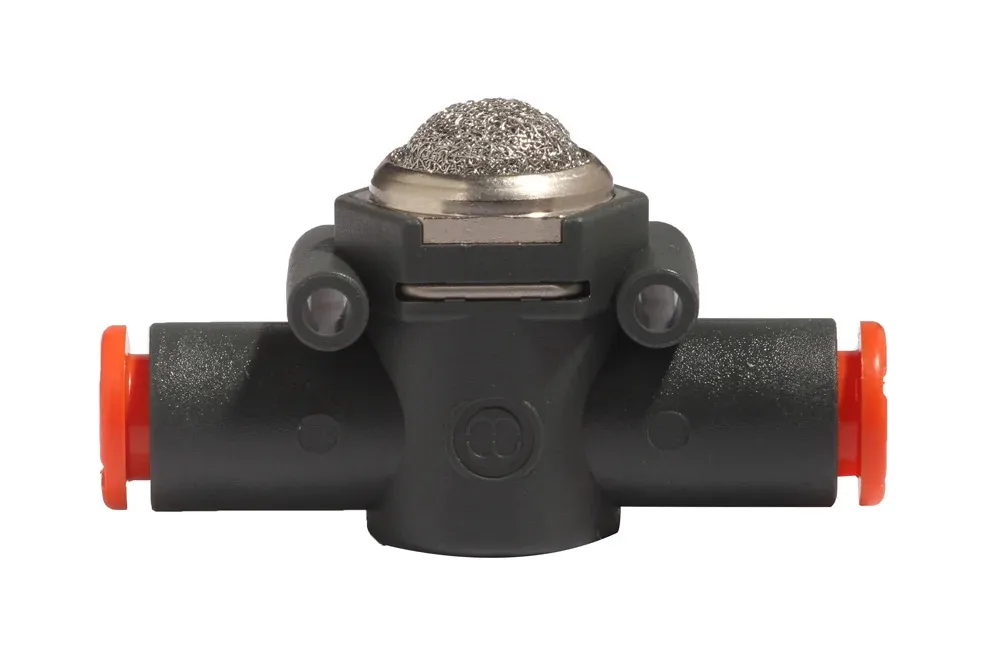

Pneumatinis greito išleidimo vožtuvas su duslintuvu VSR L (vamzdis – vamzdis)

Funkcinės kištukinės jungtys, Visi produktai/

Papildoma informacija

Medžiaga	P – medžiaga (plastikas)

VSR L tipo greito išleidimo vožtuvas, abiejuose galuose su kištukiniais sujungimais (vamzdis – vamzdis), išleidimas nutildytas naudojant integruotą slopintuvą. Darbinis slėgis: 10 bar. Darbinė temperatūra: nuo -20 °C iki +60 °C. Darbinė terpė: filtruotas suslėgtas oras, suteptas arba nesuteptas.

Produktų variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	Nominalus vidinis skersmuo	Darbinis slėgis [bar]
MW-9063101	Greito išleidimo vožtuvas VSR L, žarna 4 mm – žarna 4 mm – išleidimas su slopintuvu	-	10
MW-9063116	Greito išleidimo vožtuvas VSR L, žarna 6 mm – žarna 6 mm – išleidimas su slopintuvu	-	10
MW-9063124	Greito išleidimo vožtuvas VSR L, žarna 8 mm – žarna 8 mm – išleidimas su slopintuvu	-	10

VSR L tipo greito išleidimo vožtuvas, abiejuose galuose su kištukiniais sujungimais (vamzdis – vamzdis), išleidimas nutildytas naudojant integruotą slopintuvą. Darbinis slėgis: 10 bar. Darbinė temperatūra: nuo -20 °C iki +60 °C. Darbinė terpė: filtruotas suslėgtas oras, suteptas arba nesuteptas.
