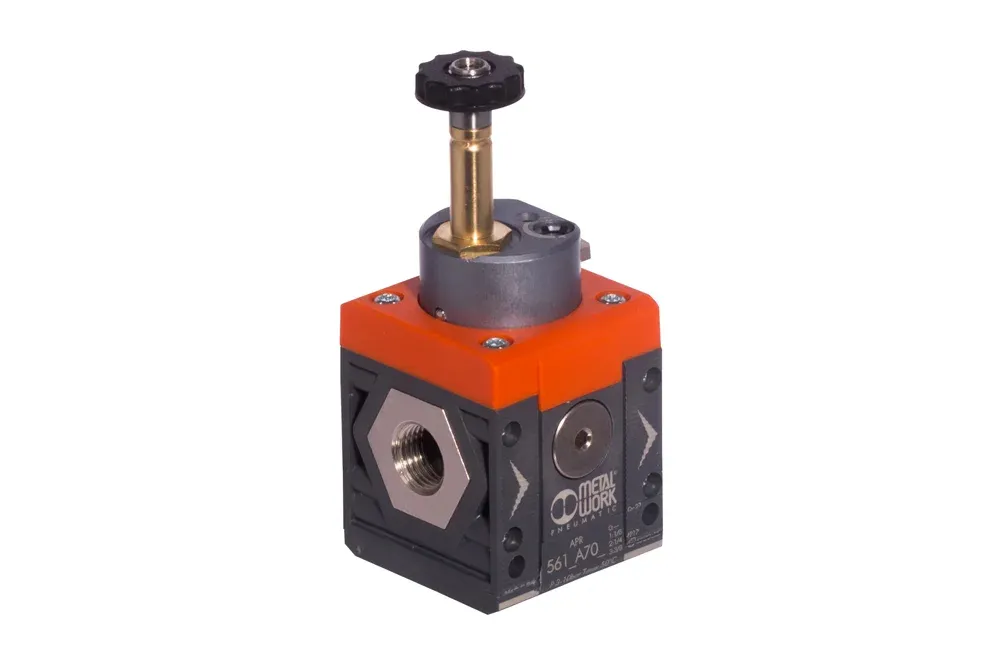

Elektrinis suslėgto oro švelnaus paleidimo vožtuvas, APR, SYNTESI® serija
Lėto paleidimo vožtuvas skirtas darbinės sistemos užpildymui suslėgtu oru, veikiant dviem etapais. Valdymo signalo padavimas sukelia atskyrimo vožtuvo atidarymą ir oro srautą per droselinį vožtuvą. Kai išėjimo slėgis pasiekia apie 40 ÷ 60 % tiekimo slėgio vertės, įvyksta vožtuvo persijungimas ir oras teka visu skerspjūviu iš įėjimo jungties į išėjimo jungtį. Valdymo signalo nuėmimas uždaro tiekimo vožtuvą ir išleidžia orą iš darbinės sistemos. Lėto paleidimo vožtuvas naudojamas įrenginiuose, kuriuose būtina apsaugoti vykdomuosius elementus nuo staigaus oro tiekimo, galinčio sukelti smūgines apkrovas, veikiančias mašinų konstrukcinius elementus. Per didelis oro paėmimas iš išėjimo jungties darbinės sistemos pirminio užpildymo metu gali sutrikdyti vožtuvo darbą ir neleisti jam visiškai atsidaryti.
Dydis: SY1, SY2.
Jungtis: vidinė sriegio BSP 1/8″ ÷ 1″.
Tiekimo slėgis: 3 – 10 bar.
Papildoma išėjimo jungtis: vidinė sriegio BSP 1/8″ dydžiui SY1, vidinė sriegio BSP 1/4″ dydžiui SY2, priekyje ir gale.
Darbinė temperatūra: nuo -10 °C iki +50 °C.
Nominalus srautas: priklausomai nuo dydžio nuo 1250 l/min iki 4800 l/min (esant 6,3 bar slėgiui, Δp = 1 bar).
Produkto variantų sąrašas
Reikia didesnio prekių kiekio ar individualaus pasiūlymo?
Lėto paleidimo vožtuvas skirtas darbinės sistemos užpildymui suslėgtu oru, veikiant dviem etapais. Valdymo signalo padavimas sukelia atskyrimo vožtuvo atidarymą ir oro srautą per droselinį vožtuvą. Kai išėjimo slėgis pasiekia apie 40 ÷ 60 % tiekimo slėgio vertės, įvyksta vožtuvo persijungimas ir oras teka visu skerspjūviu iš įėjimo jungties į išėjimo jungtį. Valdymo signalo nuėmimas uždaro tiekimo vožtuvą ir išleidžia orą iš darbinės sistemos. Lėto paleidimo vožtuvas naudojamas įrenginiuose, kuriuose būtina apsaugoti vykdomuosius elementus nuo staigaus oro tiekimo, galinčio sukelti smūgines apkrovas, veikiančias mašinų konstrukcinius elementus. Per didelis oro paėmimas iš išėjimo jungties darbinės sistemos pirminio užpildymo metu gali sutrikdyti vožtuvo darbą ir neleisti jam visiškai atsidaryti.
Dydis: SY1, SY2.
Jungtis: vidinė sriegio BSP 1/8″ ÷ 1″.
Tiekimo slėgis: 3 – 10 bar.
Papildoma išėjimo jungtis: vidinė sriegio BSP 1/8″ dydžiui SY1, vidinė sriegio BSP 1/4″ dydžiui SY2, priekyje ir gale.
Darbinė temperatūra: nuo -10 °C iki +50 °C.
Nominalus srautas: priklausomai nuo dydžio nuo 1250 l/min iki 4800 l/min (esant 6,3 bar slėgiui, Δp = 1 bar).
Papildoma informacija
| Didžiausia darbinė temperatūra [°C] | 50 |
|---|---|
| Mažiausia darbinė temperatūra [°C] | -10 |
