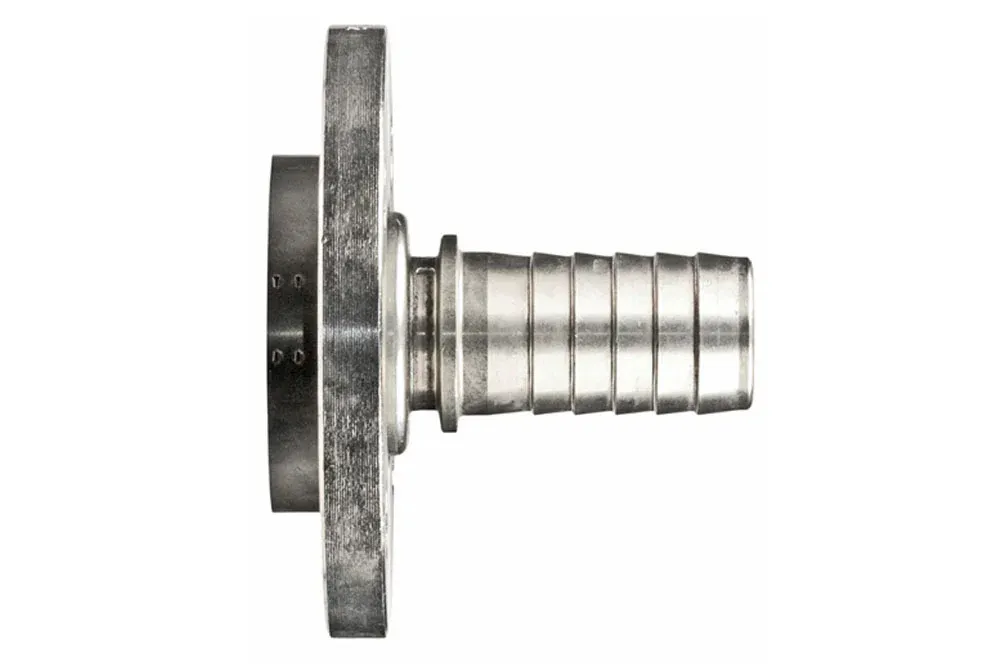

Antgalis su pasukamuoju flanšu FSS garo žarnai pagal EN 14423, cinkuotas plienas
FSS antgalis su pasukamu flanšu, skirtas garo guminėms žarnoms, su gofruotu žarnos antgaliu, su užraktu – montavimui į žarną naudojant garo korpusines apkabas (EN 14423, DIN 2826, dydžiai nuo 1/2” iki 2”). Flanšas pagal Europos standartus (EN 10092-1) PN40 ir PN16 bei pagal Amerikos standartus ASA (ASME) 150 PSI ir 300 PSI. Medžiaga: cinkuotas plienas. Darbinis slėgis: 18 bar (+210 °C) prisotintam garui ir pagal darbinį slėgį atitinkamai flanšo klasei esant tokiai temperatūrai; kitoms reikmėms – pagal darbinį slėgį atitinkamai flanšo klasei (pvz., PN40) – parinkimas derinamas su „Tubes International“.
Produktų variantų sąrašas
| Prekės numeris | Produkto varianto pavadinimas | Nominalus vidinis skersmuo | Darbinis slėgis [bar] | Užklausa |
|---|---|---|---|---|
| RS-FSA2-015-013-ST | FSS antgalis su ASA 1/2" pasukamu flanšu, 1/2" žarna, cinkuotas plienas | 12 | 18 | |
| RS-FSA2-020-019-ST | FSS antgalis su ASA 3/4" pasukamu flanšu, 3/4" žarna, cinkuotas plienas | 20 | 18 | |
| RS-FSA2-025-025-ST | FSS antgalis su ASA 1" pasukamu flanšu, 1" žarna, cinkuotas plienas | 25 | 18 | |
| RS-FSA2-032-032-ST | FSS antgalis su pasukamu ASA 1.1/4" flanšu, žarna 1.1/4", cinkuotas plienas | 32 | 18 | |
| RS-FSA2-040-038-ST | FSS antgalis su pasukamu ASA 1.1/2" flanšu, žarna 1.1/2", cinkuotas plienas | 38 | 18 | |
| RS-FSA2-050-050-ST | FSS antgalis su ASA 2" pasukamu flanšu, 2" žarna, cinkuotas plienas | 50 | 18 | |
| RS-FSA2-065-065-ST | FSS antgalis su pasukamu ASA 2.1/2" flanšu, 2.1/2" žarna, cinkuotas plienas | 65 | 18 | |
| RS-FSA2-080-075-ST | FSS antgalis su ASA 3" pasukamu flanšu, 3" žarna, cinkuotas plienas | 75 | 18 | |
| RS-FSA2-100-100-ST | FSS antgalis su ASA 4" pasukamu flanšu, 4" žarna, cinkuotas plienas | 100 | 18 | |
| RS-FSA4-015-013-ST | FSS antgalis su ASA 300 pasukamu flanšu 1/2", žarna 1/2", cinkuotas plienas | 12 | 18 | |
| RS-FSA4-020-019-ST | FSS antgalis su ASA 300 pasukamu flanšu 3/4", žarna 3/4", cinkuotas plienas | 20 | 18 | |
| RS-FSA4-025-025-ST | FSS antgalis su ASA 300 1" pasukamu flanšu, 1" žarna, cinkuotas plienas | 25 | 18 | |
| RS-FSA4-032-032-ST | FSS antgalis su ASA 300 pasukamu flanšu 1.1/4", žarna 1.1/4", cinkuotas plienas | 32 | 18 | |
| RS-FSA4-040-038-ST | FSS antgalis su pasukamu ASA 300 flanšu 1.1/2", žarna 1.1/2", cinkuotas plienas | 38 | 18 | |
| RS-FSA4-050-050-ST | FSS antgalis su ASA 300 2" pasukamu flanšu, žarna 2", cinkuotas plienas | 50 | 18 | |
| RS-FSA4-065-065-ST | FSS antgalis su ASA 300 pasukamu flanšu 2.1/2", žarna 2.1/2", cinkuotas plienas | 65 | 18 | |
| RS-FSA4-080-075-ST | FSS antgalis su ASA 300 pasukamu flanšu 3", žarna 3", cinkuotas plienas | 75 | 18 | |
| RS-FSA4-100-100-ST | FSS antgalis su pasukamu ASA 300 4" flanšu, 4" žarna, cinkuotas plienas | 100 | 18 | |
| RS-FSS2-015-013-ST | FSS antgalis su pasukamu flanšu DN15 PN40, žarna 1/2", cinkuotas plienas | 12 | 18 | |
| RS-FSS2-020-019-ST | FSS antgalis su pasukamu flanšu DN20 PN40, 3/4" žarna, cinkuotas plienas | 20 | 18 | |
| RS-FSS2-025-019-ST | FSS antgalis su pasukamu flanšu DN25 PN40, žarna 3/4", cinkuotas plienas | 20 | 18 | |
| RS-FSS2-025-025-ST | FSS antgalis su pasukamu flanšu DN25 PN40, žarna 1", cinkuotas plienas | 25 | 18 | |
| RS-FSS2-032-032-ST | FSS antgalis su pasukamu flanšu DN32 PN40, žarna 1.1/4", cinkuotas plienas | 32 | 18 | |
| RS-FSS2-040-038-ST | FSS antgalis su pasukamu flanšu DN40 PN40, žarna 1.1/2", cinkuotas plienas | 38 | 18 | |
| RS-FSS2-050-050-ST | FSS antgalis su pasukamu flanšu DN50 PN16, 2" žarna, cinkuotas plienas | 50 | 18 | |
| RS-FSS2-065-065-ST | FSS antgalis su pasukamu flanšu DN65 PN16, žarna 2.1/2", cinkuotas plienas | 65 | 18 | |
| RS-FSS2-080-075-ST | FSS antgalis su pasukamu flanšu DN80 PN16, 3" žarna, cinkuotas plienas | 75 | 18 | |
| RS-FSS2-100-100-ST | FSS antgalis su pasukamu flanšu DN100 PN16, 4" žarna, cinkuotas plienas | 100 | 18 | |
| RS-FSS4-050-050-ST | FSS antgalis su pasukamu flanšu DN50 PN40, 2" žarna, cinkuotas plienas | 50 | 18 | |
| RS-FSS4-065-065-ST | FSS antgalis su pasukamu flanšu DN65 PN40, žarna 2.1/2", cinkuotas plienas | 65 | 18 | |
| RS-FSS4-080-075-ST | FSS antgalis su pasukamu flanšu DN80 PN40, 3" žarna, cinkuotas plienas | 75 | 18 | |
| RS-FSS4-100-100-ST | FSS antgalis su pasukamu flanšu DN100 PN40, 4" žarna, cinkuotas plienas | 100 | 18 |
FSS antgalis su pasukamu flanšu, skirtas garo guminėms žarnoms, su gofruotu žarnos antgaliu, su užraktu – montavimui į žarną naudojant garo korpusines apkabas (EN 14423, DIN 2826, dydžiai nuo 1/2” iki 2”). Flanšas pagal Europos standartus (EN 10092-1) PN40 ir PN16 bei pagal Amerikos standartus ASA (ASME) 150 PSI ir 300 PSI. Medžiaga: cinkuotas plienas. Darbinis slėgis: 18 bar (+210 °C) prisotintam garui ir pagal darbinį slėgį atitinkamai flanšo klasei esant tokiai temperatūrai; kitoms reikmėms – pagal darbinį slėgį atitinkamai flanšo klasei (pvz., PN40) – parinkimas derinamas su „Tubes International“.
Papildoma informacija
| Medžiaga | CS – plienas (ketus) |
|---|---|
| Standartinis ilgis [m] | 10, 15, 30, 50 |
Papildoma informacija
| Medžiaga | CS – plienas (ketus) |
|---|---|
| Standartinis ilgis [m] | 10, 15, 30, 50 |
