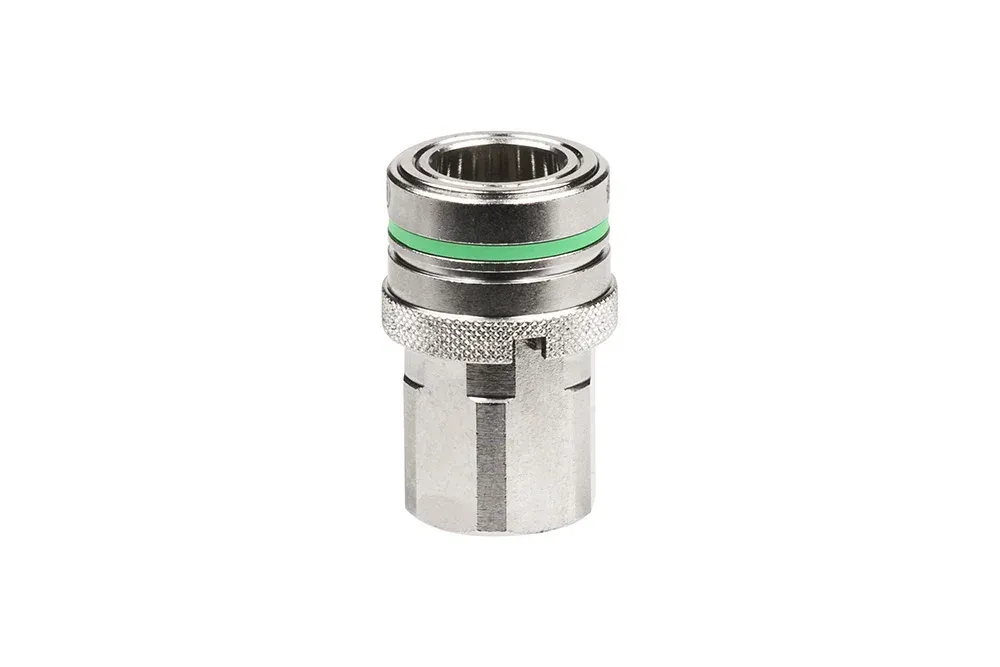

Belaidžio nuotėkio neturintis greitojiungis skysčiams DN4, su vidine BSP sriege, nikeliuotas žalvaris, CEJN – NON DRIP

Belaidžiai „flat-face“ tipo greitos jungtys, skirtos skysčių (vandens, alyvos, chemikalų ir kt.) perdavimui. Plokšti kontaktiniai paviršiai sumažina galimą skysčių nutekėjimą ir neleidžia patekti orui, tuo pačiu užtikrindami lengvą jungties švaros palaikymą. Lizdai ir kištukai gali būti su uždarymo vožtuvu arba be jo, su galimybe juos jungti tarpusavyje, kas leidžia gauti tris jungties konfigūracijas: laisvo pratekėjimo (lizdas ir kištukas be vožtuvo), vienpusio uždarymo (lizdas su vožtuvu, kištukas be vožtuvo) ir dvipusio uždarymo (belaidžiai, lizdas ir kištukas su vožtuvu). Yra prieinami dangteliai, apsaugantys jungtį nuo užteršimo, kai ji yra atjungta. Siekiant papildomo saugumo, kai neleidžiama lizdo ir kištuko sukeitimo galimybė, galima spalvinė jungties koduotė. Standartiškai siūlome žalius identifikacinius žiedus, o pasirinktinai – juodus, mėlynus, raudonus, baltus, geltonus arba vadinamąją rakto koduotę (lizdas ir kištukas turi papildomas grioveles ir iškyšas, kurios leidžia sujungti jungtį tik tinkamai suderinus). Medžiaga: nikeliuotas žalvaris. Sandarinimas: NBR, vitonas, EPDM. Darbinis slėgis: 20 bar. Darbinė temperatūra: nuo -15°C iki +100°C – NBR, nuo -20°C iki +150°C – EPDM, nuo -20°C iki +205°C – vitonas (iki +125°C identifikaciniams žiedams).

Produktų variantų sąrašas

Prekės numerisProdukto varianto pavadinimasNominalus vidinis skersmuoDarbinis slėgis [bar]Užklausa
CJ-ND-102670200CEJN NON DRIP DN4 greitojo sujungimo lizdas, be vožtuvo, vidinė 1/4" BSP srieginė jungtis, nikeliuotas žalvaris, NBR-20
CJ-ND-104670200CEJN NON DRIP DN6 greitos jungties lizdas, be vožtuvo, vidinė 3/8" BSP srieginė jungtis, nikeliuotas žalvaris, NBR-20
CJ-ND-105670200CEJN NON DRIP DN9 greitoji jungtis, be vožtuvo, vidinė 1/2" BSP srieginė jungtis, nikeliuotas žalvaris, NBR-20
CJ-ND-106670200CEJN NON DRIP DN14 greitojo sujungimo lizdas, be vožtuvo, vidinė 3/4" BSP srieginė jungtis, nikeliuotas žalvaris, NBR-20
CJ-ND-107670200CEJN NON DRIP DN19 greitojo sujungimo lizdas, be vožtuvo, vidinė 1" BSP srieginė jungtis, nikeliuotas žalvaris, NBR-20

Belaidžiai „flat-face“ tipo greitos jungtys, skirtos skysčių (vandens, alyvos, chemikalų ir kt.) perdavimui. Plokšti kontaktiniai paviršiai sumažina galimą skysčių nutekėjimą ir neleidžia patekti orui, tuo pačiu užtikrindami lengvą jungties švaros palaikymą. Lizdai ir kištukai gali būti su uždarymo vožtuvu arba be jo, su galimybe juos jungti tarpusavyje, kas leidžia gauti tris jungties konfigūracijas: laisvo pratekėjimo (lizdas ir kištukas be vožtuvo), vienpusio uždarymo (lizdas su vožtuvu, kištukas be vožtuvo) ir dvipusio uždarymo (belaidžiai, lizdas ir kištukas su vožtuvu). Yra prieinami dangteliai, apsaugantys jungtį nuo užteršimo, kai ji yra atjungta. Siekiant papildomo saugumo, kai neleidžiama lizdo ir kištuko sukeitimo galimybė, galima spalvinė jungties koduotė. Standartiškai siūlome žalius identifikacinius žiedus, o pasirinktinai – juodus, mėlynus, raudonus, baltus, geltonus arba vadinamąją rakto koduotę (lizdas ir kištukas turi papildomas grioveles ir iškyšas, kurios leidžia sujungti jungtį tik tinkamai suderinus). Medžiaga: nikeliuotas žalvaris. Sandarinimas: NBR, vitonas, EPDM. Darbinis slėgis: 20 bar. Darbinė temperatūra: nuo -15°C iki +100°C – NBR, nuo -20°C iki +150°C – EPDM, nuo -20°C iki +205°C – vitonas (iki +125°C identifikaciniams žiedams).

Papildoma informacija

Medžiaga

B – žalvaris (bronza)

Papildoma informacija

Medžiaga

B – žalvaris (bronza)
