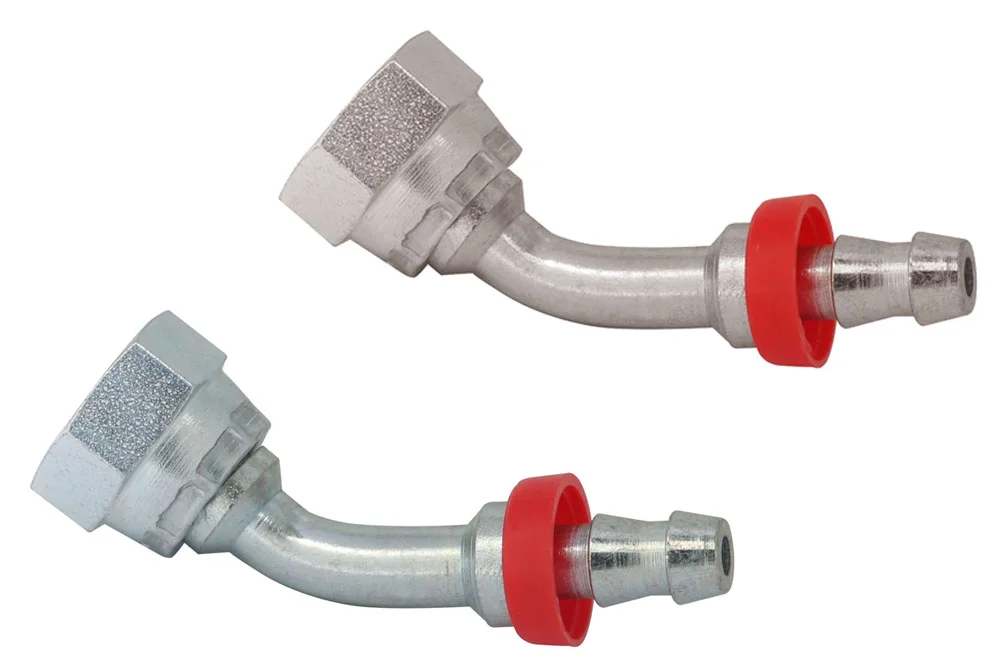

Savaiminio užspaudimo antgalis 45° PUSH-ON su vidine BSP sriege, tipas YBW310
45° PUSH-ON antgalis su vidiniu BSP sriegiu, tipas YBW310, skirtas savaime užsiveržiančiai žarnelei, suprojektuotai būtent šiam antgaliui. Montuojamas ant žarnelės be apkabų ar spaustuvų. Turi specialų griovelių profilį, pritaikytą PUSH-ON žarnelės medžiagai, matmenims ir pynės konstrukcijai, dėl kurio žarnelė tvirtai susispaudžia ant antgalio griovelių. Antgalio negalima naudoti su kitomis žarnelėmis ar tvirtinti naudojant apkabas ar spaustuvus, nes tai gali pažeisti žarnelę. Darbinė temperatūra: nuo -40°C iki +80°C. Darbinis slėgis atitinka PUSH-ON žarnelės specifikaciją. Medžiaga: cinkuotas anglinis plienas, AISI 316 plienas.
Produktų variantų sąrašas
| Prekės numeris | Produkto varianto pavadinimas | Nominalus vidinis skersmuo | Darbinis slėgis [bar] | Užklausa |
|---|---|---|---|---|
| TI-YBW310-04-04 | Galinis antgalis PUSH-ON 45° vidinė 1/4" BSP, žarna 1/4", kūgis 60° | - | - | |
| TI-YBW310-04-04-SS | Jungtis PUSH-ON 45° vidinė 1/4" BSP, žarna 1/4", kampas 60°, AISI 316L | - | - | |
| TI-YBW310-06-06 | Jungtis PUSH-ON 45° vidinis sriegis 3/8" BSP, žarna 3/8", kūgis 60° | - | - | |
| TI-YBW310-06-06-SS | Jungtis PUSH-ON 45° vid. sriegis 3/8" BSP, žarna 3/8", kampas 60°, AISI 316L | - | - | |
| TI-YBW310-08-08 | Jungtis PUSH-ON 45° vidinis sriegis 1/2" BSP, žarna 1/2", kūgis 60° | - | - | |
| TI-YBW310-08-08-SS | Jungtis PUSH-ON 45° vidinis sriegis 1/2" BSP, žarna 1/2", 60° kampas, AISI 316L | - | - | |
| TI-YBW310-12-12 | Galinis antgalis PUSH-ON 45° vidinė 3/4" BSP, žarna 3/4", kūgis 60° | - | - | |
| TI-YBW310-12-12-SS | Jungtis PUSH-ON 45° vidinis sriegis 3/4" BSP, žarna 3/4", kūgis 60°, AISI 316L | - | - | |
| TI-YBW310-16-16 | Jungtis PUSH-ON 45° vidinis sriegis 1" BSP, žarna 1", kūgis 60° | - | - |
45° PUSH-ON antgalis su vidiniu BSP sriegiu, tipas YBW310, skirtas savaime užsiveržiančiai žarnelei, suprojektuotai būtent šiam antgaliui. Montuojamas ant žarnelės be apkabų ar spaustuvų. Turi specialų griovelių profilį, pritaikytą PUSH-ON žarnelės medžiagai, matmenims ir pynės konstrukcijai, dėl kurio žarnelė tvirtai susispaudžia ant antgalio griovelių. Antgalio negalima naudoti su kitomis žarnelėmis ar tvirtinti naudojant apkabas ar spaustuvus, nes tai gali pažeisti žarnelę. Darbinė temperatūra: nuo -40°C iki +80°C. Darbinis slėgis atitinka PUSH-ON žarnelės specifikaciją. Medžiaga: cinkuotas anglinis plienas, AISI 316 plienas.
Papildoma informacija
| Medžiaga | CS – plienas (ketus) |
|---|
Papildoma informacija
| Medžiaga | CS – plienas (ketus) |
|---|
