Ar Antgalis su GW UNF SAE, plienas, tipas 52701 tinka 3055 tipo oro kondicionavimo žarnai su 45° kūgiu ir kokie yra jo sriegio UNF SAE suderinamumo reikalavimai?

Taip — Antgalis su GW UNF SAE, plienas, tipas 52701 tinka 3055 tipo oro kondicionavimo žarnai su 45° kūgiu, jei atitinka šie UNF SAE vidinės sriegtys suderinamumo reikalavimai: - Sriegio rūšis: UNF (Unified National Fine), vidinė sriegis. - Sriegio dydis ir žingsnis: turi atitikti konkretaus 3055 tipo žarnos arba jungties matmenis (pvz., įprasti SAE UNF dydžiai kaip 7/16-20 UNF, 1/2-20 UNF ar pan. — tikslų dydį nurodo gaminio specifikacija). - Sriegio klasė ir tolerancija: turi atitikti SAE/UNF tolerancijų klases (naudojama užtikrinti sandarumą ir mechaninį tvirtumą). - Sandarinimas: 45° kūgis užtikrina metalo-į-metalo sandarumą; reikia, kad kūgio kampas ir paviršiaus apdirbimas atitiktų SAE reikalavimus (lygaus paviršiaus, be deformacijų). - Medžiaga ir paviršiaus apdorojimas: plienas su tinkamu korozijos apsaugos sluoksniu pagal SAE/įmonės reikalavimus. - Montavimo ir sukimo momentas: laikytis gamintojo nurodymų, kad nebūtų pažeistas sriegis ar kūgis. Prieš montavimą patikrinkite tikslų UNF sriegio dydį nurodytą 52701 specifikacijoje ir suderinamumą su 3055 žarnos matmenimis.

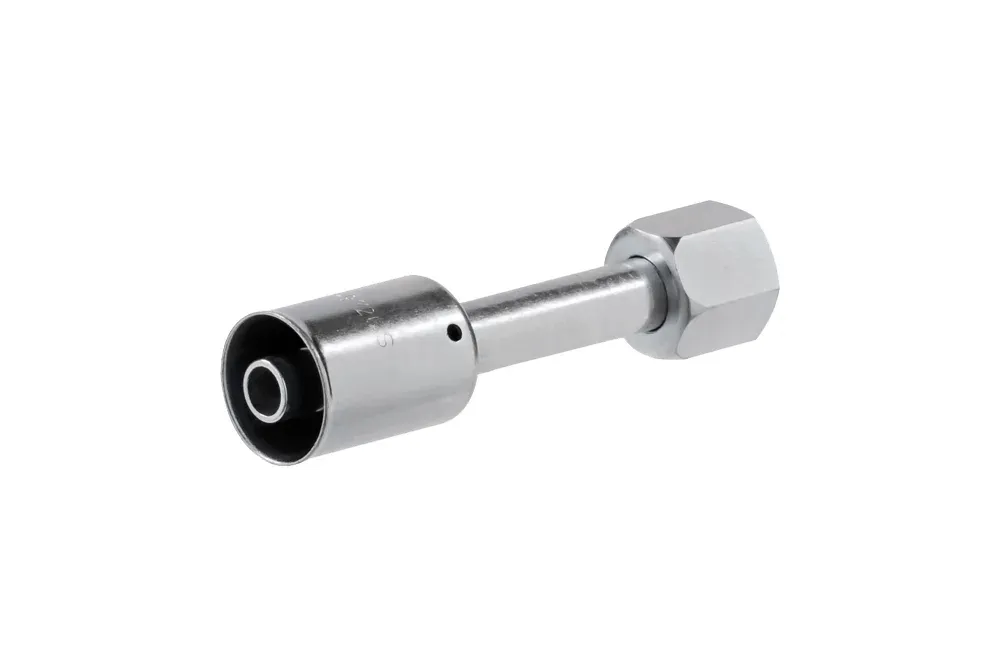

Antgalis su GW UNF SAE, plienas, tipas 52701

Visi produktai, Žarnos ir antgaliai oro kondicionieriams/

Papildoma informacija

Medžiaga	CS – plienas (ketus)

UNF SAE vidinė sriegta jungtis, 45° kūgis, skirta 3055 tipo oro kondicionavimo žarnai. Medžiaga: plienas.

Produktų variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	Nominalus vidinis skersmuo	Darbinis slėgis [bar]
BU-52701-04-06-S	Galvutė GW 7/16" SAE, kūgis 45°, žarna 5/16", plienas	-	35
BU-52701-06-06-S	Galas. VG 5/8" SAE, kūgis 45°, žarna 5/16", plienas	-	35
BU-52701-06-08-S	Galvutė vidinė 5/8" SAE, kūgis 45°, žarna 13/32", plienas	-	35
BU-52701-08-06-S	Galas. vid. sriegis 3/4" SAE, kūgis 45°, žarna 5/16", plienas	-	35
BU-52701-08-08-S	Galas. vid. 3/4" SAE, kūgis 45°, žarna 13/32", plienas	-	35
BU-52701-08-10-S	Galas. vid. 3/4" SAE, kūgis 45°, žarna 1/2", plienas	-	35
BU-52701-10-08-S	Galas. VG 7/8" SAE, kūgis 45°, žarna 13/32", plienas	-	35
BU-52701-10-10-S	Galas. vid. sriegis 7/8" SAE, kūgis 45°, žarna 1/2", plienas	-	35
BU-52701-10-12-S	Galvutė vidinė 7/8" SAE, kūgis 45°, žarna 5/8", plienas	-	35
BU-52701-12-12-S	Galas. vidinis sriegis 1.1/16" SAE, kūgis 45°, žarna 5/8", plienas	-	35
