Kaip teisingai sumontuoti Korpus trišakis prie susukamos BANJO jungties, tipas D6, kad žarna iš minkšto plastiko būtų sandariai prispausta ir išlaikytų 18 bar slėgį?

Korpus trišakis prie susukamos BANJO jungties, tipas D6 — montavimo instrukcija: 1. Patikrinkite detales: Korpus, užmaunamas antgalis, veržlė, žarna iš minkšto plastiko, pratekamosios varžtai (D7–D10) ir tarpinė (jei būtina). Visos dalys turi būti švarios ir be pažeidimų. 2. Paruoškite žarną: nupjaukite galą tiesiai, pašalinkite užsiliekančius rišulius. Žarnos vidinis skersmuo turi atitikti antgalio išorinį skersmenį. 3. Užmaukite veržlę ant žarnos prieš uždėdami antgalį; veržlė turi būti nukreipta atvira puse į antgalį. 4. Užspauskite žarną ant antgalio iki galutinio užsėdimo — žarnos galas turi būti prispaustas prie antgalio žingsnio/stopo. 5. Perstumkite veržlę per antgalį ir užveržkite rankiniu būdu, po to priveržkite reikiamu momentu raktu. Užveržimo jėga turi būti pakankama, kad žarna nejudėtų, bet nepažeistų jos — rekomenduojama naudoti momentinį raktą pagal žarnos ir veržlės gamintojo nurodymus. 6. Sumontuokite korpusą (Korpus trišakis prie susukamos BANJO jungties, tipas D6) į reikiamą padėtį; korpusas leidžia nustatyti orientaciją prieš galutinį priveržimą. 7. Įstatykite ir priveržkite pratekamuosius varžtus (D7–D10) pagal konstrukciją; užtikrinkite, kad varžtai būtų įtempti tolygiai. 8. Patikra: palaipsniui padidinkite slėgį iki darbo lygio 18 barų ir patikrinkite, ar nėra nutekėjimų prie jungties ir žarnos. Jei pastebimas nuosėdų ar judėjimo ženklas, išleiskite slėgį, patikrinkite sandarumą ir pakartokite užveržimą. 9. Saugumas: nenaudokite pažeistų žarnų ar pergrūstų veržlių. Po pirmųjų kelių valandų darbo dar kartą patikrinkite priveržimą ir sandarumą. Laikykitės gamintojo specifikacijų ir naudojimo instrukcijų.

Trišakis korpusas veržlinei BANJO jungčiai, tipas D6

Banjo jungtys, Visi produktai/

Papildoma informacija

Medžiaga	B – žalvaris (bronza)

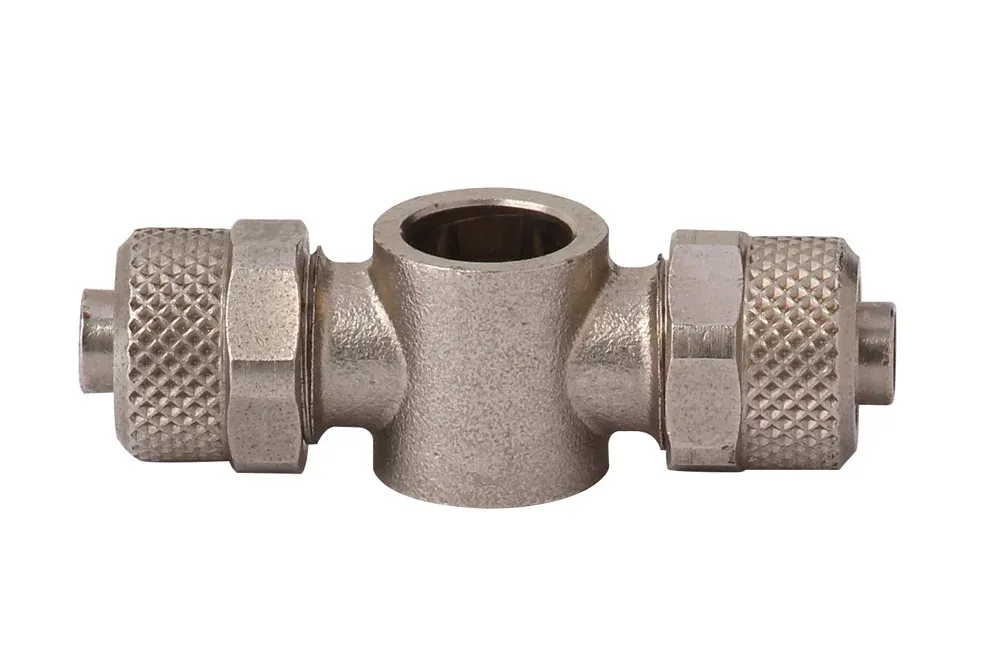

Trišakis BANJO jungties korpusas su užmaunamomis jungtimis, tipas D6, skirtas žarnoms iš minkštų plastikų. Sujungimas atliekamas užmaunant žarną ant antgalio ir suspaudžiant ją priveržiant veržlę. Trišakis BANJO jungties korpusas leidžia nustatyti jungtį reikiamoje padėtyje. Pratekamieji varžtai korpusui: D7, D8, D9, D10. Medžiaga: nikeliuotas žalvaris. Darbinis slėgis: 18 bar.

Produkto variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	DN	BAR	Prieinamumas	Veiksmai
MW-2406001	Trišakis BANJO D6 antgalis, lizdinis, 2 x žarna 6/4, skirtas BSP 1/8 varžtui	-	18	Sandėlyje	Užklausa
MW-2406002	Trišakis BANJO D6 antgalis, lizdinis, 2 x žarna 6/4, skirtas BSP 1/4 varžtui	-	18	Sandėlyje	Užklausa
MW-2406004	Trišakis BANJO D6, antgalis, lizdinis, 2 x žarna 8/6, skirtas BSP 1/8 varžtui	-	18	Sandėlyje	Užklausa
MW-2406005	Trišakis BANJO D6, antgalis, lizdinis, 2 x žarna 8/6, skirtas BSP 1/4 varžtui	-	18	Sandėlyje	Užklausa
MW-2406006	Trišakis BANJO D6, antgalis, lizdinis, 2 x žarna 8/6, skirtas BSP 3/8 varžtui	-	18	Sandėlyje	Užklausa
MW-2406008	Trišakis BANJO D6, antgalis, lizdinis, 2 x žarna 10/8, skirtas BSP 1/4 varžtui	-	18	Sandėlyje	Užklausa
MW-2406009	Trišakis BANJO D6 antgalis, lizdinis, 2 x žarna 10/8, skirtas BSP 3/8 varžtui	-	18	Sandėlyje	Užklausa
MW-2406010	Trišakis BANJO D6 antgalis, lizdinis, 2 x žarna 10/8, skirtas BSP 1/2 varžtui	-	18	Sandėlyje	Užklausa
MW-2406011	Trišakis BANJO D6 antgalis, lizdinis, 2 x žarna 12/10, skirtas BSP 1/2 varžtui	-	18	Sandėlyje	Užklausa

Reikia didesnio prekių kiekio ar individualaus pasiūlymo?

Skambinkite mums: +370 52 639 372 arba rašykite el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ

Trišakis BANJO jungties korpusas su užmaunamomis jungtimis, tipas D6, skirtas žarnoms iš minkštų plastikų. Sujungimas atliekamas užmaunant žarną ant antgalio ir suspaudžiant ją priveržiant veržlę. Trišakis BANJO jungties korpusas leidžia nustatyti jungtį reikiamoje padėtyje. Pratekamieji varžtai korpusui: D7, D8, D9, D10. Medžiaga: nikeliuotas žalvaris. Darbinis slėgis: 18 bar.

Papildoma informacija

Medžiaga	B – žalvaris (bronza)

Reikia didesnio prekių kiekio ar individualaus pasiūlymo?

Skambinkite mums: +370 52 639 372 arba rašykite el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ
