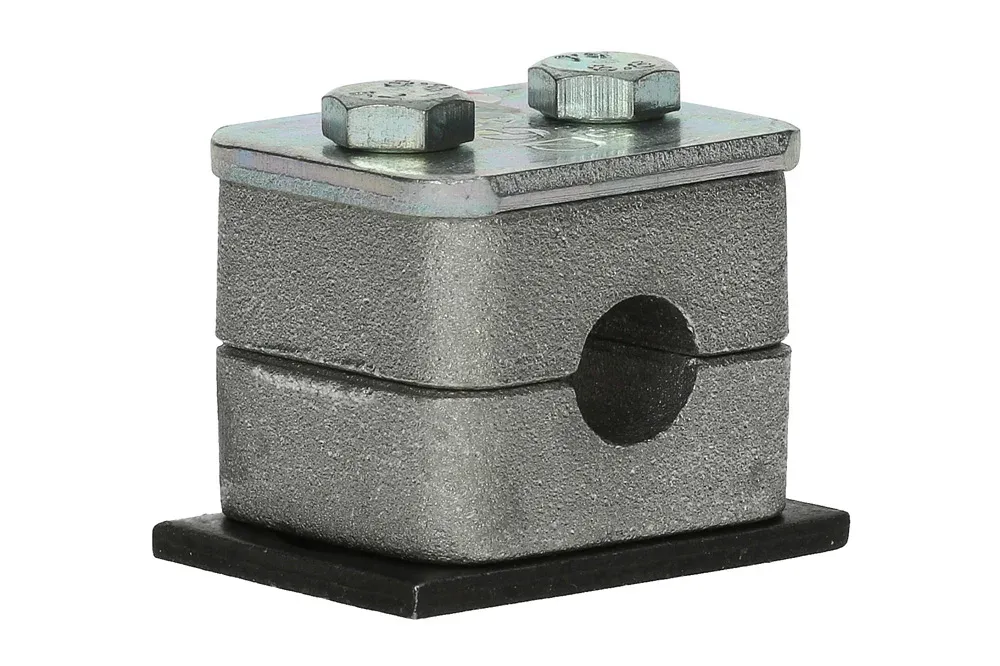

DIN 3015 standarto apkaba, aliuminis, tipas 101
DIN 3015 standarto apkaba, tipas 101 (su viršutine plokštele), skirta greitam, paprastam, patvariam ir estetiškam vamzdžių, kabelių bei žarnų tvirtinimui įvairiose pramonės šakose, antžeminėse ir laivų instaliacijose. Pagaminta pagal DIN 3015 normą. Apkaba prie konstrukcijos tvirtinama suvirinant apkabos pagrindą (taip pat galima prisukti arba montuoti ant bėgio). Standartiškai apkaba turi profiliuotą (su grioveliais) vamzdžio angos paviršių. Taip pat galima įsigyti apkabą su lygiu angos paviršiumi, skirtą žarnoms ir kabeliams, žymimą raide H indekso pabaigoje. Matmenų grupei 0 naudojamas vienas šešiakampės galvutės varžtas, matmenų grupėms 1 ÷ 6 – du šešiakampės galvutės varžtai. Be standartinių metalinių elementų galima užsisakyti: prailgintas plokštes, bėgius ir varžtus apkabų komplektams montuoti. Elementų parinkimą reikia derinti su TUBES INTERNATIONAL®. Apkabos medžiaga: aliuminis. Varžtų medžiaga: cinkuota plienas. Plokštelės medžiaga: cinkuota plienas. Pagrindo medžiaga: anglinis plienas. Darbinė temperatūra: iki +350 °C.
Produktų variantų sąrašas
| Prekės numeris | Produkto varianto pavadinimas | Nominalus vidinis skersmuo | Darbinis slėgis [bar] | Užklausa |
|---|---|---|---|---|
| TC-AL101-106 | DIN3015 standarto AL apkaba 6 mm vamzdžiui | - | - | |
| TC-AL101-108 | DIN3015 standarto AL apkaba 8 mm vamzdžiui | - | - | |
| TC-AL101-110 | DIN3015 standarto AL apkaba 10 mm vamzdžiui | - | - | |
| TC-AL101-112 | DIN3015 standarto AL apkaba 12 mm vamzdžiui | - | - | |
| TC-AL101-214 | DIN3015 standarto AL apkaba 14 mm vamzdžiui | - | - | |
| TC-AL101-215 | DIN3015 standarto AL apkaba 15 mm vamzdžiui | - | - | |
| TC-AL101-216 | DIN3015 standarto AL apkaba 16 mm vamzdžiui | - | - | |
| TC-AL101-217,2 | DIN3015 standarto AL apkaba 17,2 mm vamzdžiui | - | - | |
| TC-AL101-218 | DIN3015 standarto AL apkaba 18 mm vamzdžiui | - | - | |
| TC-AL101-319 | DIN3015 standarto AL apkaba 19 mm vamzdžiui | - | - | |
| TC-AL101-320 | DIN3015 standarto AL apkaba 20 mm vamzdžiui | - | - | |
| TC-AL101-321,3 | DIN3015 standarto AL apkaba 21,3 mm vamzdžiui | - | - | |
| TC-AL101-322 | DIN3015 standarto AL apkaba 22 mm vamzdžiui | - | - | |
| TC-AL101-325 | DIN3015 standarto AL apkaba 25 mm vamzdžiui | - | - | |
| TC-AL101-426,9 | DIN3015 standarto AL apkaba 26,9 mm vamzdžiui | - | - | |
| TC-AL101-428 | DIN3015 standarto AL apkaba 28 mm vamzdžiui | - | - | |
| TC-AL101-430 | DIN3015 standarto AL apkaba 30 mm vamzdžiui | - | - | |
| TC-AL101-432 | DIN3015 standarto AL apkaba 32 mm vamzdžiui | - | - | |
| TC-AL101-532 | DIN3015 standarto AL apkaba 32 mm vamzdžiui | - | - | |
| TC-AL101-533,7 | DIN3015 standarto AL apkaba 33,7 mm vamzdžiui | - | - | |
| TC-AL101-535 | DIN3015 standarto AL apkaba 35 mm vamzdžiui | - | - | |
| TC-AL101-538 | DIN3015 standarto AL apkaba 38 mm vamzdžiui | - | - | |
| TC-AL101-540 | DIN3015 standarto AL apkaba 40 mm vamzdžiui | - | - | |
| TC-AL101-542 | DIN3015 standarto AL apkaba 42 mm vamzdžiui | - | - | |
| TC-AL101-545 | DIN3015 standarto AL apkaba 45 mm vamzdžiui | - | - | |
| TC-AL101-644,5 | DIN3015 standarto AL apkaba 44,5 mm vamzdžiui | - | - | |
| TC-AL101-648,3 | DIN3015 standarto AL apkaba 48,3 mm vamzdžiui | - | - | |
| TC-AL101-650,8 | DIN3015 standarto AL apkaba 50,8 mm vamzdžiui | - | - |
DIN 3015 standarto apkaba, tipas 101 (su viršutine plokštele), skirta greitam, paprastam, patvariam ir estetiškam vamzdžių, kabelių bei žarnų tvirtinimui įvairiose pramonės šakose, antžeminėse ir laivų instaliacijose. Pagaminta pagal DIN 3015 normą. Apkaba prie konstrukcijos tvirtinama suvirinant apkabos pagrindą (taip pat galima prisukti arba montuoti ant bėgio). Standartiškai apkaba turi profiliuotą (su grioveliais) vamzdžio angos paviršių. Taip pat galima įsigyti apkabą su lygiu angos paviršiumi, skirtą žarnoms ir kabeliams, žymimą raide H indekso pabaigoje. Matmenų grupei 0 naudojamas vienas šešiakampės galvutės varžtas, matmenų grupėms 1 ÷ 6 – du šešiakampės galvutės varžtai. Be standartinių metalinių elementų galima užsisakyti: prailgintas plokštes, bėgius ir varžtus apkabų komplektams montuoti. Elementų parinkimą reikia derinti su TUBES INTERNATIONAL®. Apkabos medžiaga: aliuminis. Varžtų medžiaga: cinkuota plienas. Plokštelės medžiaga: cinkuota plienas. Pagrindo medžiaga: anglinis plienas. Darbinė temperatūra: iki +350 °C.
Papildoma informacija
| Medžiaga | AL – aliuminis |
|---|
