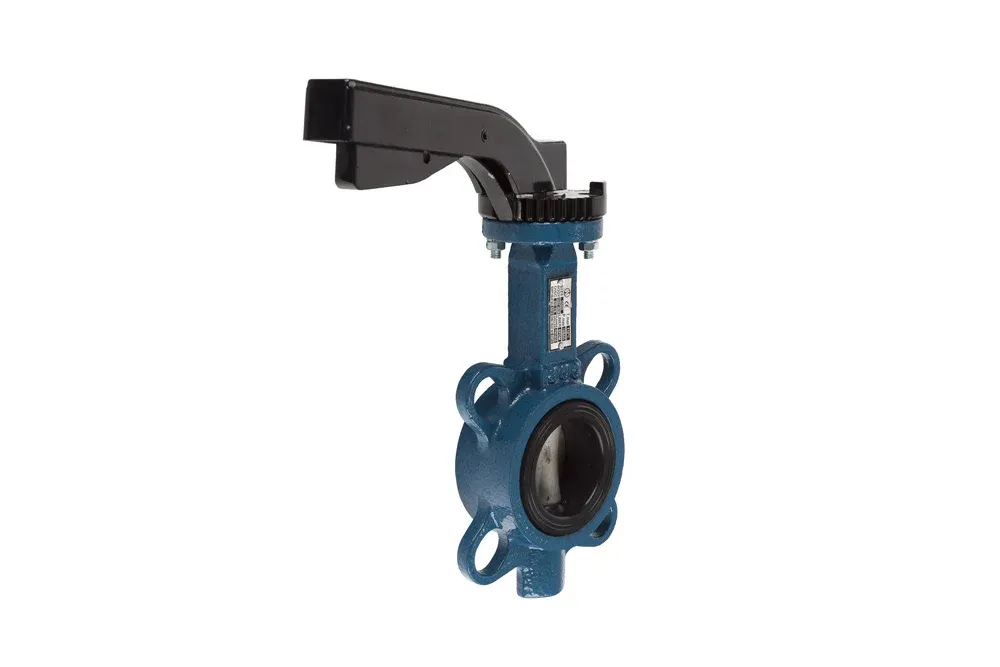

Rankinis diskinis vožtuvas, tipas 1125H
Universalus centrinis tarpflanšinis sklendė–vožtuvas, WAFER tipo, skirtas pramoninėms instaliacijoms. Naudojamas, be kita ko, šaltam arba karštam vandeniui, geriamajam vandeniui ir kitiems terpėms, atsižvelgiant į vožtuvo ir sandarinimo medžiagų cheminį atsparumą. Gali būti uždaromas ir atidaromas rankiniu būdu arba pneumatiniu pavaros pagalba. Rankena nustato vožtuvą į 10 padėčių: „atviras“, „uždaras“ bei tarpines padėtis. Nuo DN200 dydžio naudojama svirtis su tolydžiu reguliavimu. Atitinka PED 2014/68/ES direktyvos reikalavimus. Turi PZH atestatą ir Lloyd’s Register sertifikatą. Korpuso medžiaga: pilkasis ketaus EN-GJL-250. Disko medžiaga: nikeliuotas sferoidinis ketaus EN-GJS-400-15. Veleno medžiaga: nerūdijantis plienas AISI 416. Svirties medžiaga: aliuminis. Disko ir veleno sandarinimas: EPDM. Jungtis: flanšas PN6 DN40 ÷ DN150 ir DN300, PN10/PN16 DN32 ÷ DN300, ASA150 DN40 ÷ DN300, JIS 10K DN40 ÷ DN300. Darbinė temperatūra: nuo -15 °C iki +110 °C (trumpam iki +130 °C).
Produktų variantų sąrašas
| Prekės numeris | Produkto varianto pavadinimas | Nominalus vidinis skersmuo | Darbinis slėgis [bar] | Užklausa |
|---|---|---|---|---|
| TD-1125-040H | Drugelinis vožtuvas tipas 1125, DN 40, rankinė pavara | 40 | 16 | |
| TD-1125-050H | Drugelinis vožtuvas, tipas 1125, DN 50, rankinė pavara | 50 | 16 | |
| TD-1125-065H | Drugelinis vožtuvas, tipas 1125, DN 65, rankinis valdymas | 65 | 16 | |
| TD-1125-080H | Drugelinis vožtuvas, tipas 1125, DN 80, rankinė pavara | 80 | 16 | |
| TD-1125-100H | Drugelinis vožtuvas tipas 1125, DN 100, rankinė pavara | 100 | 16 | |
| TD-1125-125H | Drugelis vožtuvas, tipas 1125, DN 125, rankinis valdymas | 125 | 16 | |
| TD-1125-150H | Drugelinis vožtuvas, tipas 1125, DN 150, rankinė pavara | 150 | 16 | |
| TD-1125-200H | Drugelinis vožtuvas tipas 1125, DN 200, rankinis valdymas | 200 | 16 | |
| TD-1125-250H | Drugelinis vožtuvas, tipas 1125, DN 250, rankinė pavara | 250 | 16 | |
| TD-1125-300H | Drugelinis vožtuvas tipas 1125, DN 300, rankinė pavara | 300 | 16 |
Universalus centrinis tarpflanšinis sklendė–vožtuvas, WAFER tipo, skirtas pramoninėms instaliacijoms. Naudojamas, be kita ko, šaltam arba karštam vandeniui, geriamajam vandeniui ir kitiems terpėms, atsižvelgiant į vožtuvo ir sandarinimo medžiagų cheminį atsparumą. Gali būti uždaromas ir atidaromas rankiniu būdu arba pneumatiniu pavaros pagalba. Rankena nustato vožtuvą į 10 padėčių: „atviras“, „uždaras“ bei tarpines padėtis. Nuo DN200 dydžio naudojama svirtis su tolydžiu reguliavimu. Atitinka PED 2014/68/ES direktyvos reikalavimus. Turi PZH atestatą ir Lloyd’s Register sertifikatą. Korpuso medžiaga: pilkasis ketaus EN-GJL-250. Disko medžiaga: nikeliuotas sferoidinis ketaus EN-GJS-400-15. Veleno medžiaga: nerūdijantis plienas AISI 416. Svirties medžiaga: aliuminis. Disko ir veleno sandarinimas: EPDM. Jungtis: flanšas PN6 DN40 ÷ DN150 ir DN300, PN10/PN16 DN32 ÷ DN300, ASA150 DN40 ÷ DN300, JIS 10K DN40 ÷ DN300. Darbinė temperatūra: nuo -15 °C iki +110 °C (trumpam iki +130 °C).
Papildoma informacija
| Medžiaga | CS – plienas (ketus) |
|---|
Papildoma informacija
| Medžiaga | CS – plienas (ketus) |
|---|
