Kaip teisingai sumontuoti Redukcinė lizdo jungtis, nerūdijantis plienas, M767LM, jei iš vienos pusės reikia tik veržlės, o iš kitos – pilno komplekto su žiedais?

Redukcinė lizdo jungtis, nerūdijantis plienas, M767LM montuojama taip: 1. Paruoškite antgalius: nuvalykite sandarinimo paviršius nuo užteršimų, pašalinkite burr’us, patikrinkite išorinius skersmenis ir sienelės storį (atitikimui su leidžiamu darbinio slėgio lentele). 2. Pusė, kur reikalinga tik veržlė: uždėkite veržlę ant vamzdžio taip, kad ji slidžiai pasiektų lizdo kūgio zoną. Įstumkite antgalį iki sustojimo — sandarinimas vyksta kūgio paviršiuje, todėl žiedų nereikia. 3. Pusė su pilnu komplektu: ant vamzdžio pirmiausia uždėkite veržlę, paskui reikalingus žiedus (pagal jų eiliškumą ir orientaciją: jei komplekte du žiedai — statykite pagal gamintojo nurodymą; įprastai išorinis žiedas prieš vidinį). Įstumkite antgalį į lizdą iki sustojimo. 4. Sukite veržles: priveržkite veržles vienodai ir laipsniškai (kryžminiu arba sekančiu aprašytu momentu, jei nurodyta). Naudokite veržliarakčius, atitinkančius rekomenduojamus sukimo momentus (žiūrėti priedą pagal vamzdžio išmatavimus). 5. Patikra: atlikite vizualinę patikrą ir slėgio bandymą iki leistinų verčių (pagal vamzdžio išorinius skersmenis ir sienelės storį). Patikrinkite, ar nėra nuotėkio. Medžiaga: plienas AISI 316.

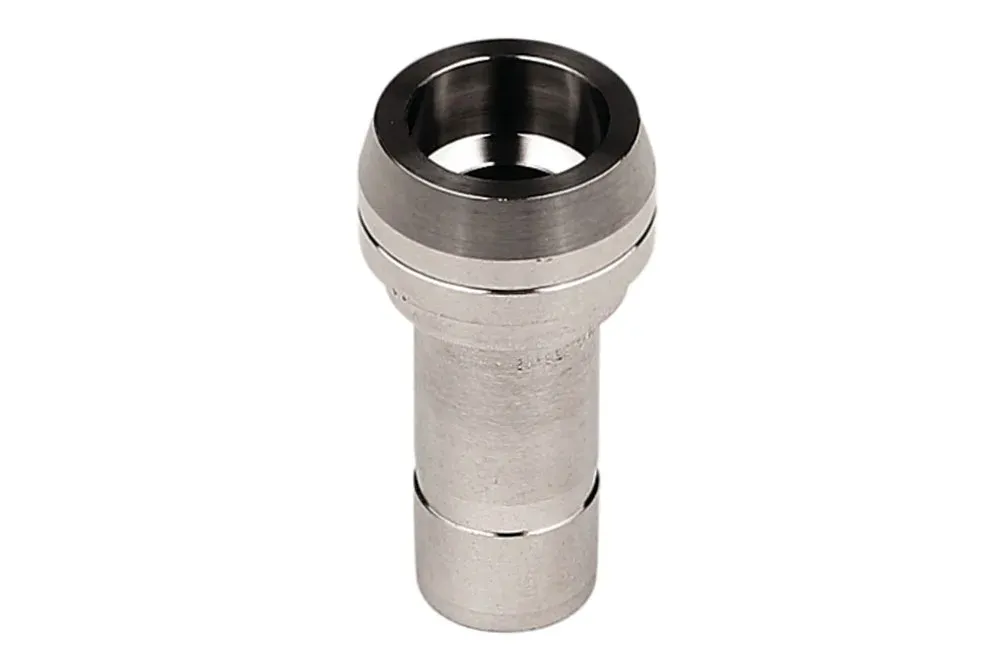

Redukcinė lizdų jungtis, nerūdijantis plienas, M767LM

Tikslios jungtys LET-LOK, Visi produktai/

Papildoma informacija

Medžiaga	SS – nerūdijantis plienas

Redukcinė jungtis leidžia sujungti dvi jungtis arba jungtį su prijungimo elementu. Sujungimui iš vienos pusės reikalinga veržlė be žiedų (sandarinimas vyksta ant kūgio), iš kitos pusės reikalingas komplektas – veržlė ir žiedai. Leistinas darbinis slėgis nustatomas pagal vamzdelio išorinį skersmenį ir sienelės storį (išsamiau – priede). Medžiaga: plienas AISI 316.

Produkto variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	DN	BAR	Prieinamumas	Veiksmai
HM-LM767LM-06-03-SS	Redukcinė lizdo jungtis 6 mm x 3 mm, SS	-	-	Sandėlyje	Užklausa
HM-LM767LM-08-06-SS	Redukcinė lizdo jungtis 8 mm x 6 mm, SS	-	-	Sandėlyje	Užklausa
HM-LM767LM-10-06-SS	Redukcinė lizdo jungtis 10 mm x 6 mm, SS	-	-	Sandėlyje	Užklausa
HM-LM767LM-10-08-SS	Redukcinė lizdo jungtis 10 mm x 8 mm, SS	-	-	Sandėlyje	Užklausa
HM-LM767LM-12-06-SS	Redukcinė lizdo jungtis 12 mm x 6 mm, SS	-	-	Sandėlyje	Užklausa
HM-LM767LM-12-08-SS	Redukcinė lizdo jungtis 12 mm x 8 mm, SS	-	-	Sandėlyje	Užklausa
HM-LM767LM-12-10-SS	Redukcinė lizdo jungtis 12 mm x 10 mm, SS	-	-	Sandėlyje	Užklausa
HM-LM767LM-16-12-SS	Redukcinė lizdo jungtis 16 mm x 12 mm, SS	-	-	Sandėlyje	Užklausa
HM-LM767LM-18-12-SS	Redukcinė lizdo jungtis 18 mm x 12 mm, SS	-	-	Sandėlyje	Užklausa
HM-LM767LM-25-12-SS	Redukcinė lizdo jungtis 25 mm x 12 mm, SS	-	-	Sandėlyje	Užklausa
HM-LM767LM-25-18-SS	Redukcinė lizdo jungtis 25 mm x 18 mm, SS	-	-	Sandėlyje	Užklausa

Reikia didesnio prekių kiekio ar individualaus pasiūlymo?

Skambinkite mums: +370 52 639 372 arba rašykite el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ

Redukcinė jungtis leidžia sujungti dvi jungtis arba jungtį su prijungimo elementu. Sujungimui iš vienos pusės reikalinga veržlė be žiedų (sandarinimas vyksta ant kūgio), iš kitos pusės reikalingas komplektas – veržlė ir žiedai. Leistinas darbinis slėgis nustatomas pagal vamzdelio išorinį skersmenį ir sienelės storį (išsamiau – priede). Medžiaga: plienas AISI 316.
