Kaip veikia LAM L slėgio indikatorius (sriegis – vamzdis) ir ką reiškia žalia, oranžinė bei „tuščias“ langelis skirtinguose slėgio ir nuorinimo režimuose?

LAM L slėgio indikatorius (sriegis – vamzdis) skirtas sistemos oro prisotinimo signalizavimui. Jis montuojamas sriegine jungtimi į vamzdį, viena pusė turi sandarinimo žiedą, kita — kištukinę jungtį. Indikatorius reaguoja į darbo slėgį 2–10 bar ir veikia temperatūroje nuo -20 °C iki +60 °C; terpė – filtruotas suslėgtas oras (suteptas arba nesuteptas). Veikimo principas: į indikatorių patekęs slėgis perkelia vidinį elementą (pvz., diafragmą arba stūmoklį), kuris vizualiai keičia langelio spalvą arba tuštumą, rodydamas sistemos prisotinimo būseną arba nuorinimo (nusausinimo) režimą. Reikšmės: - Žalias langelis – sistema prisotinta arba normali slėgio būklė (oro tiekimas yra užtikrintas, indikatorius rodo veikimo/uždarą režimą pagal konstrukciją). - Oranžinis langelis – įspėjamasis signalas: gali reikšti pakitusią slėgio būklę (pvz., artėja prie ribos, neatitikimus ar dalinį prisotinimą), reikia patikrinti sistemą. - „Tuščias“ langelis – sistema yra nuorinta (nuorinta/redukcija atlikta arba nuorinimo režimas aktyvus), indikatorius nenurodo prisotinimo. Pastaba: tikslios spalvų reikšmės ir režimų ryšys gali priklausyti nuo konkrečios įrenginio versijos ir montavimo padėties, todėl rekomenduojama patikrinti gamintojo dokumentaciją diegimo metu.

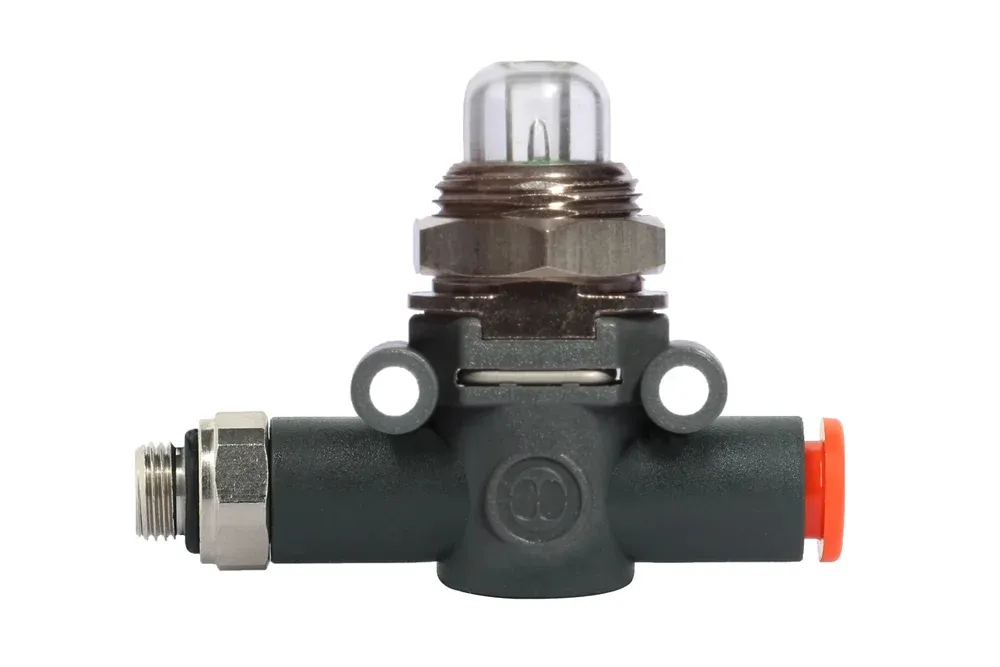

Slėgio indikatorius LAM L (sriegis – vamzdis)

Funkcinės kištukinės jungtys, Visi produktai/

Papildoma informacija

Medžiaga	P – medžiaga (plastikas)

Slėgio indikatorius LAM L, vienoje pusėje su sriegine jungtimi su sandarinimo žiedu, kitoje pusėje su kištukine jungtimi (sriegis – vamzdis), skirtas signalizuoti, kad sistema užpildyta suslėgtu oru (žalias arba oranžinis signalas); kai iš sistemos išleistas slėgis, signalinis langelis yra „tuščias“. Darbinis slėgis: 2 ÷ 10 bar. Darbinė temperatūra: nuo -20 °C iki +60 °C. Terpė: filtruotas suslėgtas oras, suteptas arba nesuteptas.

Produkto variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	DN	BAR	Prieinamumas	Veiksmai
MW-9068108	Oranžinis slėgio indikatorius LAM L, išorinis sriegis BSP 1/8" – žarna 6 mm	-	10	Sandėlyje	Užklausa
MW-9068109	Oranžinis slėgio indikatorius LAM L, išorinis sriegis BSP 1/4" – žarna 6 mm	-	10	Sandėlyje	Užklausa
MW-9068110	Oranžinis slėgio indikatorius LAM L, išorinis sriegis BSP 1/8" – žarna 8 mm	-	10	Sandėlyje	Užklausa
MW-9068111	Oranžinis slėgio indikatorius LAM L, išorinis sriegis BSP 1/4" – žarna 8 mm	-	10	Sandėlyje	Užklausa
MW-9068112	Oranžinis slėgio indikatorius LAM L, išorinis sriegis BSP 3/8" – žarna 8 mm	-	10	Sandėlyje	Užklausa
MW-9068308	Žalio slėgio indikatorius LAM L, išorinis sriegis BSP 1/8" – žarna 6 mm	-	10	Sandėlyje	Užklausa
MW-9068309	Žalio slėgio indikatorius LAM L, išorinis sriegis BSP 1/4" – žarna 6 mm	-	10	Sandėlyje	Užklausa
MW-9068310	Žalio slėgio indikatorius LAM L, išorinis sriegis BSP 1/8" – žarna 8 mm	-	10	Sandėlyje	Užklausa
MW-9068311	Žalio slėgio indikatorius LAM L, išorinis sriegis BSP 1/4" – žarna 8 mm	-	10	Sandėlyje	Užklausa
MW-9068312	Žalio slėgio indikatorius LAM L, išorinis sriegis BSP 3/8" – žarna 8 mm	-	10	Sandėlyje	Užklausa

Reikia didesnio prekių kiekio ar individualaus pasiūlymo?

Skambinkite mums: +370 52 639 372 arba rašykite el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ

Slėgio indikatorius LAM L, vienoje pusėje su sriegine jungtimi su sandarinimo žiedu, kitoje pusėje su kištukine jungtimi (sriegis – vamzdis), skirtas signalizuoti, kad sistema užpildyta suslėgtu oru (žalias arba oranžinis signalas); kai iš sistemos išleistas slėgis, signalinis langelis yra „tuščias“. Darbinis slėgis: 2 ÷ 10 bar. Darbinė temperatūra: nuo -20 °C iki +60 °C. Terpė: filtruotas suslėgtas oras, suteptas arba nesuteptas.
