Ar Plokščioji (priekinė) sriegio tarpinė, GD tipas, tinka GZ BSP ir GW BSP jungtims, dirbant iki 25 bar ir kokią medžiagą rinktis skirtingoms temperatūroms?

Plokščioji (priekinė) sriegio tarpinė, GD tipas tinka GZ (išorinis cilindrinis) BSP ir GW (vidinis) BSP jungtims dirbant iki 25 bar, jei tarpinė įstatoma į vidinio sriegio lizdą ir priglaudžiama prie vidinio lizdo bei išorinio sriegio antgalio paviršių, užkertant kelią išcentriniam poslinkiui. Medžiagos parinkimas pagal temperatūrą (apytiksliai, neįvertinus cheminio atsparumo terpės): - EPDM: ~-50 °C iki +180 °C — gerai išeinantys garams, vandeniui, garų kondensatams; neatsparus aliejams. - Novapress®: ~-25 °C iki +250 °C — platus temperatūros diapazonas, tinkama aukštai temperatūrai. - PTFE: ~-40 °C iki +250 °C — labai platus diapazonas ir cheminis atsparumas. - PU (poliuretanas): ~-40 °C iki +110 °C — geras mechaninis atsparumas, ribota aukšta temperatūra. - Vitonas: ~-20 °C iki +200 °C — puikus atsparumas aliejams ir daugeliui cheminių medžiagų. Pasirinkite medžiagą atsižvelgdami į darbinę temperatūrą ir jungtimi tekančios terpės chemines savybes; jei terpė agresyvi ar neaiški, rekomenduojama PTFE arba vitonas.

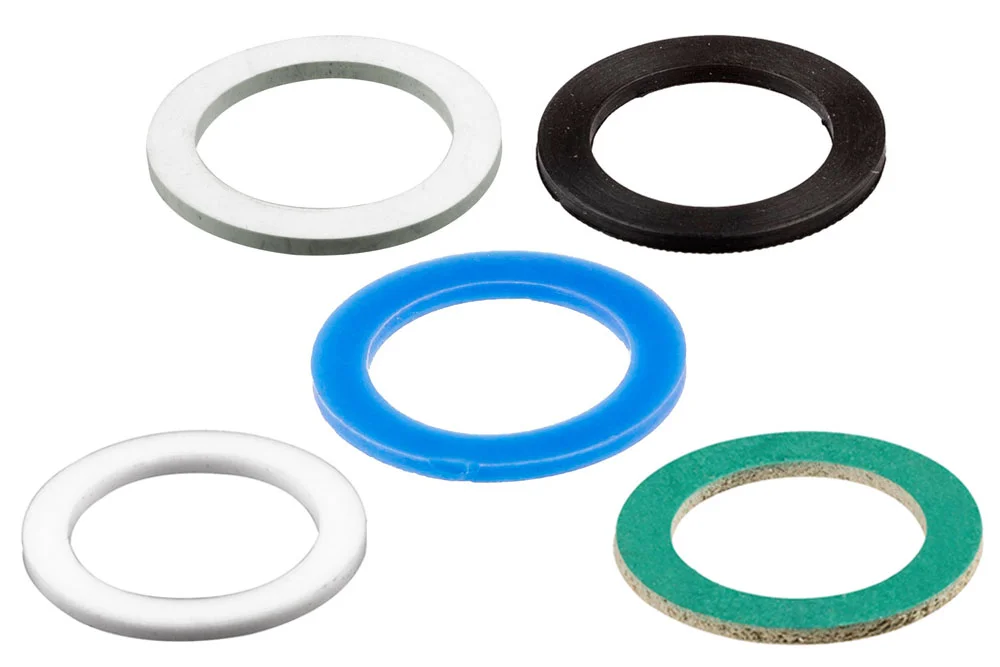

Plokščias (galinis) sriegio tarpiklis, tipas GD

Srieginiai jungtukai ir adapteriai, Visi produktai/

Papildoma informacija

Didžiausia darbinė temperatūra [°C]	110
Mažiausia darbinė temperatūra [°C]	-40

Plokščias (galinis) tarpiklis GD skirtas cilindrinio išorinio sriegio (pvz., išorinio BSP sriegio) sujungimui su vidiniu sriegiu (pvz., vidiniu BSP sriegiu) sandarinti. Tarpiklis turi būti įdėtas į vidinio sriegio lizdą taip, kad nebūtų išcentruotas, ir priglusti prie plokščių vidinio sriegio lizdo bei atvamzdžio su išoriniu sriegiu paviršių. Darbinis slėgis: 25 bar. Tarpiklio medžiaga: EPDM – apytikslis temperatūros diapazonas: nuo -50°C iki +180°C; Novapress® – apytikslis temperatūros diapazonas: nuo -25°C iki +250°C; PTFE – apytikslis temperatūros diapazonas: nuo -40°C iki +250°C; poliuretanas (PU) – apytikslis temperatūros diapazonas: nuo -40°C iki +110°C; vitonas – apytikslis temperatūros diapazonas: nuo -20°C iki +200°C. Didžiausias naudojimo temperatūrų diapazonas, neatsižvelgiant į terpės poveikį (cheminį atsparumą per jungtį tekančiai medžiagai tam tikroje temperatūroje.

Produkto variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	DN	BAR	Prieinamumas	Veiksmai
GD-013-EP	GD sandarinimo tarpinė priekinė, 1/2" BSP sriegio (20x13x2), EPDM	-	-	Sandėlyje	Užklausa
GD-013-NP	GD sandarinimo tarpinė priekinė, 1/2" BSP sriegio (20x13x2), novapress	-	-	Sandėlyje	Užklausa
GD-013-PTFE	GD sandarinimo tarpinė priekinė, 1/2" BSP sriegio (20x13x2), PTFE	-	-	Sandėlyje	Užklausa
GD-013-PU	GD sandarinimo tarpinė 1/2" BSP sriegiui (20x13x2), poliuretanas	-	-	Sandėlyje	Užklausa
GD-013-VI	GD sandarinimo tarpinė priekinė, 1/2" BSP sriegio (20x13x2), Viton	-	-	Sandėlyje	Užklausa
GD-020-EP	GD sandarinimo tarpinė priekinė, 3/4" BSP sriegio (26x19x2), EPDM	-	-	Sandėlyje	Užklausa
GD-020-NP	GD sandarinimo tarpinė priekinė, 3/4" BSP sriegio (26x19x2), novapress	-	-	Sandėlyje	Užklausa
GD-020-PTFE	GD sandarinimo tarpinė priekinė, 3/4" BSP sriegio (26x19x2), PTFE	-	-	Sandėlyje	Užklausa
GD-020-PU	GD sandarinimo tarpinė 3/4" BSP sriegiui (26x19x2), poliuretanas	-	-	Sandėlyje	Užklausa
GD-020-VI	GD sandarinimo tarpinė priekinė, 3/4" BSP sriegio (26x19x2), Viton	-	-	Sandėlyje	Užklausa
GD-025-EP	GD sandarinimo tarpinė priekinė, 1" BSP sriegio (33x24x2), EPDM	-	-	Sandėlyje	Užklausa
GD-025-NP	GD sandarinimo tarpinė priekinė, 1" BSP sriegio (33x24x2), novapress	-	-	Sandėlyje	Užklausa
GD-025-PTFE	GD sandarinimo tarpinė priekinė, 1" BSP sriegio (33x24x2), PTFE	-	-	Sandėlyje	Užklausa
GD-025-PU	GD sandarinimo tarpinė 1" BSP sriegiui (33x24x2), poliuretanas	-	-	Sandėlyje	Užklausa
GD-025-VI	GD sandarinimo tarpinė priekinė, 1" BSP sriegio (33x24x2), Viton	-	-	Sandėlyje	Užklausa
GD-032-EP	GD sandarinimo tarpinė priekinė, 1.1/4" BSP sriegio (42x33x2), EPDM	-	-	Sandėlyje	Užklausa
GD-032-NP	GD sandarinimo tarpinė priekinė, 1.1/4" BSP sriegio (42x33x2), novapress	-	-	Sandėlyje	Užklausa
GD-032-PTFE	GD sandarinimo tarpinė priekinė, 1.1/4" BSP sriegio (42x33x2), PTFE	-	-	Sandėlyje	Užklausa
GD-032-PU	GD sandarinimo tarpinė 1.1/4" BSP sriegiui (42x33x2), poliuretanas	-	-	Sandėlyje	Užklausa
GD-032-VI	GD sandarinimo tarpinė priekinė, 1.1/4" BSP sriegio (42x33x2), Viton	-	-	Sandėlyje	Užklausa
GD-038-EP	GD sandarinimo tarpinė priekinė, 1.1/2" BSP sriegio (48x39x2), EPDM	-	-	Sandėlyje	Užklausa
GD-038-NP	GD sandarinimo tarpinė priekinė, 1.1/2" BSP sriegio (48x39x2), novapress	-	-	Sandėlyje	Užklausa
GD-038-PTFE	GD sandarinimo tarpinė priekinė, 1.1/2" BSP sriegio (48x39x2), PTFE	-	-	Sandėlyje	Užklausa
GD-038-PU	GD sandarinimo tarpinė 1.1/2" BSP sriegiui (48x39x2), poliuretanas	-	-	Sandėlyje	Užklausa
GD-038-VI	GD sandarinimo tarpinė priekinė, 1.1/2" BSP sriegio (48x39x2), Viton	-	-	Sandėlyje	Užklausa
GD-050-EP	GD sandarinimo tarpinė priekinė, 2" BSP sriegio (60x49x2), EPDM	-	-	Sandėlyje	Užklausa
GD-050-NP	GD sandarinimo tarpinė priekinė, 2" BSP sriegio (60x49x2), novapress	-	-	Sandėlyje	Užklausa
GD-050-PTFE	GD sandarinimo tarpinė priekinė, 2" BSP sriegio (60x49x2), PTFE	-	-	Sandėlyje	Užklausa
GD-050-PU	GD sandarinimo tarpinė 2" BSP sriegiui (60x49x2), poliuretanas	-	-	Sandėlyje	Užklausa
GD-050-VI	GD sandarinimo tarpinė priekinė, 2" BSP sriegio (60x49x2), Viton	-	-	Sandėlyje	Užklausa
GD-065-EP	GD sandarinimo tarpinė priekinė, 2.1/2" BSP sriegio (76x63x2,5), EPDM	-	-	Sandėlyje	Užklausa
GD-065-NP	GD sandarinimo tarpinė priekinė, 2.1/2" BSP sriegio (76x63x2,5), novapress	-	-	Sandėlyje	Užklausa
GD-065-PTFE	GD sandarinimo tarpinė priekinė, 2.1/2" BSP sriegio (76x63x2,5), PTFE	-	-	Sandėlyje	Užklausa
GD-065-PU	GD sandarinimo tarpinė 2.1/2" BSP sriegiui (76x63x2,5), poliuretanas	-	-	Sandėlyje	Užklausa
GD-065-VI	GD sandarinimo tarpinė priekinė, 2.1/2" BSP sriegio (76x63x2,5), Viton	-	-	Sandėlyje	Užklausa
GD-080-EP	GD sandarinimo tarpinė priekinė, 3" BSP sriegio (88x78x3), EPDM	-	-	Sandėlyje	Užklausa
GD-080-NP	GD sandarinimo tarpinė priekinė, 3" BSP sriegio (88x77x3), novapress	-	-	Sandėlyje	Užklausa
GD-080-PTFE	GD sandarinimo tarpinė priekinė, 3" BSP sriegio (88x77x3), PTFE	-	-	Sandėlyje	Užklausa
GD-080-PU	GD sandarinimo tarpinė 3" BSP sriegiui (88x77x3), poliuretanas	-	-	Sandėlyje	Užklausa
GD-080-VI	GD sandarinimo tarpinė priekinė, 3" BSP sriegio (88x77x3), Viton	-	-	Sandėlyje	Užklausa
GD-100-EP	GD sandarinimo tarpinė priekinė, 4" BSP sriegio (114x100x3), EPDM	-	-	Sandėlyje	Užklausa
GD-100-NP	GD sandarinimo tarpinė priekinė, 4" BSP sriegio (114x100x3), novapress	-	-	Sandėlyje	Užklausa
GD-100-PTFE	GD sandarinimo tarpinė priekinė, 4" BSP sriegio (114x100x3), PTFE	-	-	Sandėlyje	Užklausa
GD-100-PU	GD sandarinimo tarpinė 4" BSP sriegiui (114x100x3), poliuretanas	-	-	Sandėlyje	Užklausa
GD-100-VI	GD sandarinimo tarpinė priekinė, 4" BSP sriegio (114x100x3), Viton	-	-	Sandėlyje	Užklausa

Reikia didesnio prekių kiekio ar individualaus pasiūlymo?

Skambinkite mums: +370 52 639 372 arba rašykite el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ

Plokščias (galinis) tarpiklis GD skirtas cilindrinio išorinio sriegio (pvz., išorinio BSP sriegio) sujungimui su vidiniu sriegiu (pvz., vidiniu BSP sriegiu) sandarinti. Tarpiklis turi būti įdėtas į vidinio sriegio lizdą taip, kad nebūtų išcentruotas, ir priglusti prie plokščių vidinio sriegio lizdo bei atvamzdžio su išoriniu sriegiu paviršių. Darbinis slėgis: 25 bar. Tarpiklio medžiaga: EPDM – apytikslis temperatūros diapazonas: nuo -50°C iki +180°C; Novapress® – apytikslis temperatūros diapazonas: nuo -25°C iki +250°C; PTFE – apytikslis temperatūros diapazonas: nuo -40°C iki +250°C; poliuretanas (PU) – apytikslis temperatūros diapazonas: nuo -40°C iki +110°C; vitonas – apytikslis temperatūros diapazonas: nuo -20°C iki +200°C. Didžiausias naudojimo temperatūrų diapazonas, neatsižvelgiant į terpės poveikį (cheminį atsparumą per jungtį tekančiai medžiagai tam tikroje temperatūroje.
