Kaip teisingai parinkti Spaustuvinė įvorė, plienas AISI 304, tipas L pagal žarnos Dw, Dz ir kad ilgis L neviršytų antgalio kotelio Lk?

Spaustuvinė įvorė, plienas AISI 304, tipas L parenkama taip: 1. Nustatykite žarnos vidinį skersmenį Dw ir išorinį skersmenį Dz. Įvorės D2 turi atitikti Dw (vidinis skersmuo), D1 turi būti truputį didesnis už Dz (išorinis skersmuo) kad įvorė tinkamai apgaubtų žarną. Patikrinkite gamintojo tolerancijas D1/D2 rekomendacijoms. 2. Patikrinkite užrakto skersmenį D3 – jis turi sutapti su antgalio užrakto arba fiksavimo elemento matmenimis, kad įvorė būtų saugiai tvirtinama. 3. Įvorės ilgis L turi būti mažesnis arba lygus antgalio kotelio ilgiui Lk (L ≤ Lk). Jei L > Lk, pasirinkite trumpesnę įvorę arba kitą tipą. 4. Medžiaga plienas AISI 304 užtikrina korozijos atsparumą; įsitikinkite, kad medžiaga tinka darbo terpėms ir temperatūroms. 5. Galutinė patikra: sumontavus įvorę ant antgalio, užtikrinkite, kad įvorė pilnai dengia žarną be per didelių tarpų, užraktas (D3) laisvai fiksuojasi ir bendras ilgis neviršija Lk. Pasirinkite įvorės matmenis (D1, D2, D3, L) pagal žemiau nurodytus realius Dw/Dz reikšmių atitikmenis iš tiekėjo katalogo arba kreipkitės į gamintoją dėl tikslių matmenų porų.

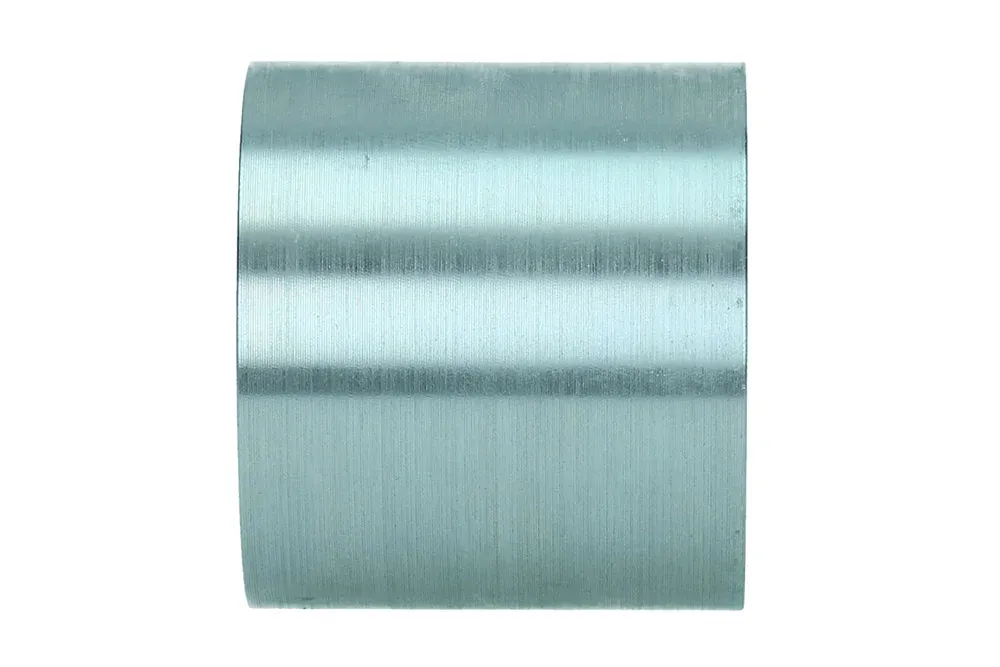

Spaudžiamoji įvorė, plienas AISI 304, tipas L

Spaustukai ir antgaliai jungtims ir žarnoms, Visi produktai/

Papildoma informacija

Medžiaga	SS – nerūdijantis plienas

L tipo įvorė skirta užspausti hidraulinio tipo antgalį (antgaliai kaip aukšto slėgio žarnoms, tipas Z) pramoninėse žarnose (guminėse ir plastikinėse su tekstiline armatūra, galimai su sutvirtinančia spirale – siurbimo ir slėgio žarnose). Įvorę reikia parinkti atsižvelgiant į žarnos vidinį skersmenį Dw ir išorinį skersmenį Dz. Įvorės ilgis L neturi būti didesnis už antgalio koto ilgį Lk. Skersmuo D1 – išorinis skersmuo. Skersmuo D2 – vidinis skersmuo. Skersmuo D3 – užrakto skersmuo. Medžiaga: plienas AISI 304.

Produkto variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	DN	BAR	Prieinamumas	Veiksmai
TI-L-15-04-SS	Įvorė tipas L 15 mm x 1/4", AISI 304	6	-	Sandėlyje	Užklausa
TI-L-15-05-SS	Įvorė tipas L 15 mm x 5/16", AISI 304	8	-	Sandėlyje	Užklausa
TI-L-16-06-SS	Įvorė tipas L 16 mm x 3/8", AISI 304	10	-	Sandėlyje	Užklausa
TI-L-17-05-SS	Įvorė tipas L 17 mm x 5/16", AISI 304	8	-	Sandėlyje	Užklausa
TI-L-18-06-SS	Įvorė tipas L 18 mm x 3/8", AISI 304	10	-	Sandėlyje	Užklausa
TI-L-19-05-SS	Įvorė tipas L 19 mm x 5/16", AISI 304	8	-	Sandėlyje	Užklausa
TI-L-19-06-SS	Įvorė tipas L 19 mm x 3/8", AISI 304	10	-	Sandėlyje	Užklausa
TI-L-20-06-SS	Įvorė tipas L 20 mm x 3/8", AISI 304	10	-	Sandėlyje	Užklausa
TI-L-22-08-SS	Įvorė tipas L 22 mm x 1/2", AISI 304	12	-	Sandėlyje	Užklausa
TI-L-24-06-SS	Įvorė tipas L 24 mm x 3/8", AISI 304	10	-	Sandėlyje	Užklausa
TI-L-24-08-SS	Įvorė tipas L 24 mm x 1/2", AISI 304	12	-	Sandėlyje	Užklausa
TI-L-25-10-SS	Įvorė tipas L 25 mm x 5/8", AISI 304	16	-	Sandėlyje	Užklausa
TI-L-26-08-SS	Įvorė tipas L 26 mm x 1/2", AISI 304	12	-	Sandėlyje	Užklausa
TI-L-28-08-SS	Įvorė tipas L 28 mm x 1/2", AISI 304	12	-	Sandėlyje	Užklausa
TI-L-28-10-SS	Įvorė tipas L 28 mm x 5/8", AISI 304	16	-	Sandėlyje	Užklausa
TI-L-30-10-SS	Įvorė tipas L 30 mm x 5/8", AISI 304	16	-	Sandėlyje	Užklausa
TI-L-30-12-SS	Įvorė tipas L 30 mm x 3/4", AISI 304	20	-	Sandėlyje	Užklausa
TI-L-33-12-SS	Įvorė tipas L 33 mm x 3/4", AISI 304	20	-	Sandėlyje	Užklausa
TI-L-37-16-SS	Įvorė tipas L 37 mm x 1", AISI 304	25	-	Sandėlyje	Užklausa
TI-L-39-16-SS	Įvorė tipas L 39 mm x 1", AISI 304	25	-	Sandėlyje	Užklausa
TI-L-41-16-SS	Įvorė tipas L 41 mm x 1", AISI 304	25	-	Sandėlyje	Užklausa
TI-L-45-20-SS	Įvorė tipas L 45 mm x 1.1/4", AISI 304	32	-	Sandėlyje	Užklausa
TI-L-48-20-SS	Įvorė tipas L 48 mm x 1.1/4", AISI 304	32	-	Sandėlyje	Užklausa
TI-L-50-20-SS	Įvorė tipas L 50 mm x 1.1/4", AISI 304	32	-	Sandėlyje	Užklausa
TI-L-52-24-SS	Įvorė tipas L 52 mm x 1.1/2", AISI 304	38	-	Sandėlyje	Užklausa
TI-L-53-20-SS	Įvorė tipas L 53 mm x 1.1/4", AISI 304	32	-	Sandėlyje	Užklausa
TI-L-54-24-SS	Įvorė tipas L 54 mm x 1.1/2", AISI 304	38	-	Sandėlyje	Užklausa
TI-L-56-24-SS	Įvorė tipas L 56 mm x 1.1/2", AISI 304	38	-	Sandėlyje	Užklausa
TI-L-58-24-SS	Įvorė tipas L 58 mm x 1.1/2", AISI 304	38	-	Sandėlyje	Užklausa
TI-L-64-32-SS	Įvorė tipas L 64 mm x 2", AISI 304	50	-	Sandėlyje	Užklausa
TI-L-67-32-SS	Įvorė tipas L 67 mm x 2", AISI 304	50	-	Sandėlyje	Užklausa
TI-L-70-32-SS	Įvorė tipas L 70 mm x 2", AISI 304	50	-	Sandėlyje	Užklausa
TI-L-82-40-SS	Įvorė tipas L 82 mm x 2.1/2", AISI 304	65	-	Sandėlyje	Užklausa
TI-L-96-48-SS	Įvorė tipas L 96 mm x 3", AISI 304	80	-	Sandėlyje	Užklausa

Reikia didesnio prekių kiekio ar individualaus pasiūlymo?

Skambinkite mums: +370 52 639 372 arba rašykite el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ

L tipo įvorė skirta užspausti hidraulinio tipo antgalį (antgaliai kaip aukšto slėgio žarnoms, tipas Z) pramoninėse žarnose (guminėse ir plastikinėse su tekstiline armatūra, galimai su sutvirtinančia spirale – siurbimo ir slėgio žarnose). Įvorę reikia parinkti atsižvelgiant į žarnos vidinį skersmenį Dw ir išorinį skersmenį Dz. Įvorės ilgis L neturi būti didesnis už antgalio koto ilgį Lk. Skersmuo D1 – išorinis skersmuo. Skersmuo D2 – vidinis skersmuo. Skersmuo D3 – užrakto skersmuo. Medžiaga: plienas AISI 304.
