Kaip parinkti LDR, LD, LR tipo įvorės dydį pagal žarnos Dw ir Dz, kad tiktų NH-xxK-xxx ar NH-xxR-xxx antgaliams su RS apkaba, jei įvorė iš AISI 304 plieno?

Parinkite įvorę pagal žarnos Dw (vid.) ir Dz (išor.) taip: - Patikrinkite antgalio tipą: LR – tik antgaliams su korpuso apkaba (NH-xxR-xxx), LD – tik antgaliams su gofruota uodega (NH-xxK-xxx), LDR – abiem tipams. - Pasirinkite įvorės D2 ≈ Dw (vidinis skersmuo) – įvorės vidinis skersmuo turi atitikti žarnos vidų, kad užspaustas antgalis sėdėtų sandariai. - Pasirinkite įvorės D1 ≈ Dz (išorinis skersmuo) arba šiek tiek didesnį, jei reikia uždengti žarnos išorę ir užtikrinti tinkamą apkabos fiksaciją. - Patikrinkite D3 (užrakto skersmuo) pagal antgalio užrakinimo elementą; turi sutapti su antgalio užrakto profiliu. - Įvorės ilgis L gali būti keliomis mm ilgesnis už antgalio uodegos ilgį Lk, kad užtikrintų pilną įtempimą. - Medžiaga: AISI 304 plienas – tinkama higieniniams ir pramoniniams taikymams; atsižvelkite į cheminį ir temperatūrinį suderinamumą su naudojama žarna. Praktinis žingsnis: pagal Dw ir Dz suraskite artimiausius standartinius įvorės D2/D1 dydžius gamintojo kataloge (LD, LR arba LDR) ir palyginkite L su Lk; jei neatitinka, rinkitės kitą artimesnį dydį arba koreguokite apkabą.

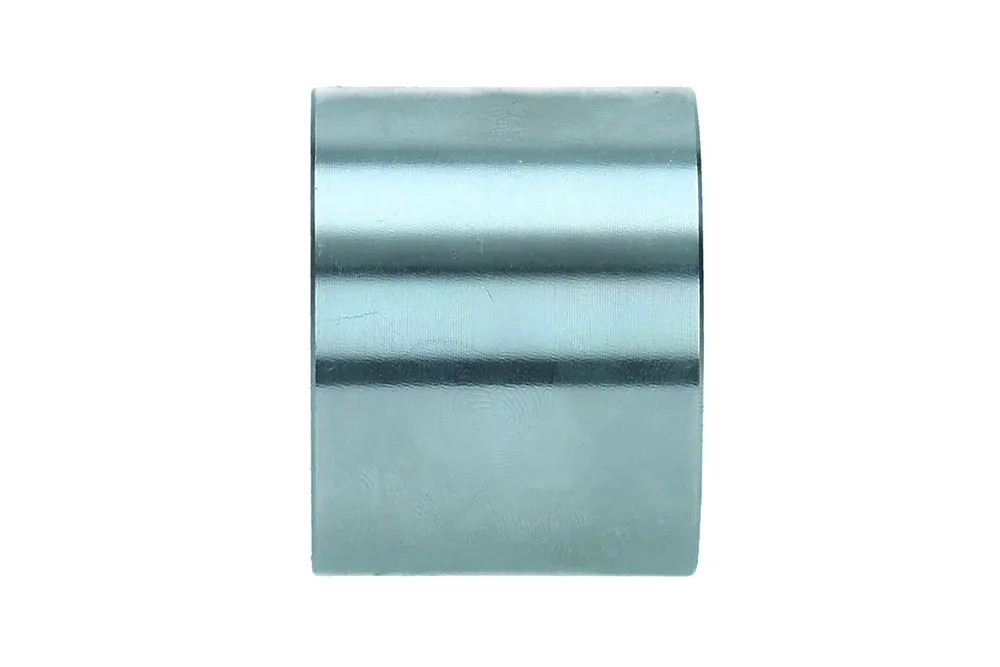

Spaudžiamosios įvorės LDR, LD, LR tipo, plienas AISI 304

Spaustukai ir antgaliai jungtims ir žarnoms, Visi produktai/

Papildoma informacija

Medžiaga	SS – nerūdijantis plienas

LDR, LD, LR tipo įvorės skirtos užspausti nerūdijančių higieninių antgalių (su gofruotu kotu) tipo NH-xxK-xxx bei antgalių su žarnos kotu korpusinei apkabai RS, pvz. TW-KRS-xxx, NH-xxR-xxx, pramoninėse žarnose (guminėse ir plastikinėse su tekstiline armatūra, galimai su sutvirtinančia spirale – siurbimo ir slėgio žarnose). Įvorę reikia parinkti atsižvelgiant į žarnos vidinį skersmenį Dw ir išorinį skersmenį Dz. Įvorės ilgis L gali būti nežymiai (keliais mm) didesnis už antgalio koto ilgį Lk. LR įvorės – tik antgaliams korpusinei apkabai, LD – tik antgaliams su gofruotu kotu, LDR – įvorės abiejų tipų antgaliams. Skersmuo D1 – išorinis skersmuo. Skersmuo D2 – vidinis skersmuo. Skersmuo D3 – užrakto skersmuo. Medžiaga: plienas AISI 304.

Produkto variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	DN	BAR	Prieinamumas	Veiksmai
TI-LD-024-08-SS	LD tipo įvorė 24 mm žarnai 1/2", AISI 304	12	-	Sandėlyje	Užklausa
TI-LD-030-12-SS	LD tipo įvorė 30 mm žarnai 3/4", AISI 304	20	-	Sandėlyje	Užklausa
TI-LD-037-16-SS	LD tipo įvorė 37 mm žarnai 1", AISI 304	25	-	Sandėlyje	Užklausa
TI-LD-040-16-SS	LD tipo įvorė 40 mm žarnai 1", AISI 304	25	-	Sandėlyje	Užklausa
TI-LD-119-64-SS	LD tipo įvorė 119 mm žarnai 4", AISI 304	100	-	Sandėlyje	Užklausa
TI-LD-123-64-SS	LD tipo įvorė 123 mm žarnai 4", AISI 304	100	-	Sandėlyje	Užklausa
TI-LDR-042-20-SS	LDR tipo įvorė 42 mm žarnai 1.1/4", AISI 304	32	-	Sandėlyje	Užklausa
TI-LDR-045-20-SS	LDR tipo įvorė 45 mm žarnai 1.1/4", AISI 304	32	-	Sandėlyje	Užklausa
TI-LDR-048-20-SS	LDR tipo įvorė 48 mm žarnai 1.1/4", AISI 304	32	-	Sandėlyje	Užklausa
TI-LDR-050-24-SS	LDR tipo įvorė 50 mm žarnai 1.1/2", AISI 304	38	-	Sandėlyje	Užklausa
TI-LDR-053-24-SS	LDR tipo įvorė 53 mm žarnai 1.1/2", AISI 304	38	-	Sandėlyje	Užklausa
TI-LDR-056-24-SS	LDR tipo įvorė 56 mm žarnai 1.1/2", AISI 304	38	-	Sandėlyje	Užklausa
TI-LDR-062-32-SS	LDR tipo įvorė 62 mm žarnai 2", AISI 304	50	-	Sandėlyje	Užklausa
TI-LDR-064-32-SS	LDR tipo įvorė 64 mm žarnai 2", AISI 304	50	-	Sandėlyje	Užklausa
TI-LDR-068-32-SS	LDR tipo įvorė 68 mm žarnai 2", AISI 304	50	-	Sandėlyje	Užklausa
TI-LDR-071-32-SS	LDR tipo įvorė 71 mm žarnai 2", AISI 304	50	-	Sandėlyje	Užklausa
TI-LDR-073-32-SS	LDR tipo įvorė 73 mm žarnai 2", AISI 304	50	-	Sandėlyje	Užklausa
TI-LDR-078-40-SS	LDR tipo įvorė 78 mm žarnai 2.1/2", AISI 304	65	-	Sandėlyje	Užklausa
TI-LDR-082-40-SS	LDR tipo įvorė 82 mm žarnai 2.1/2", AISI 304	65	-	Sandėlyje	Užklausa
TI-LDR-085-40-SS	LDR tipo įvorė 85 mm žarnai 2.1/2", AISI 304	65	-	Sandėlyje	Užklausa
TI-LDR-092-40-SS	LDR tipo įvorė 92 mm žarnai 2.1/2", AISI 304	65	-	Sandėlyje	Užklausa
TI-LDR-092-48-SS	LDR tipo įvorė 92 mm žarnai 3", AISI 304	80	-	Sandėlyje	Užklausa
TI-LDR-095-48-SS	LDR tipo įvorė 95 mm žarnai 3", AISI 304	80	-	Sandėlyje	Užklausa
TI-LDR-098-48-SS	LDR tipo įvorė 98 mm žarnai 3", AISI 304	80	-	Sandėlyje	Užklausa
TI-LDR-114-48-SS	LDR tipo įvorė 114 mm žarnai 3", AISI 304	80	-	Sandėlyje	Užklausa
TI-LR-030-12-SS	LR tipo įvorė 30 mm, skirta 3/4" žarnai, AISI 304	20	-	Sandėlyje	Užklausa
TI-LR-033-12-SS	LR tipo įvorė 33 mm, skirta 3/4" žarnai, AISI 304	20	-	Sandėlyje	Užklausa
TI-LR-037-16-SS	LR tipo 37 mm įvorė 1" žarnai, AISI 304	25	-	Sandėlyje	Užklausa
TI-LR-040-16-SS	LR tipo 40 mm įvorė 1" žarnai, AISI 304	25	-	Sandėlyje	Užklausa
TI-LR-120-64-SS	LR tipo 120 mm įvorė 4" žarnai, AISI 304	100	-	Sandėlyje	Užklausa
TI-LR-123-64-SS	LR tipo 123 mm įvorė 4" žarnai, AISI 304	100	-	Sandėlyje	Užklausa
TI-LR-128-64-SS	LR tipo 128 mm įvorė 4" žarnai, AISI 304	100	-	Sandėlyje	Užklausa
TI-LR-148-80-SS	LR tipo 148 mm įvorė 5" žarnai, AISI 304	125	-	Sandėlyje	Užklausa

Reikia didesnio prekių kiekio ar individualaus pasiūlymo?

Skambinkite mums: +370 52 639 372 arba rašykite el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ

LDR, LD, LR tipo įvorės skirtos užspausti nerūdijančių higieninių antgalių (su gofruotu kotu) tipo NH-xxK-xxx bei antgalių su žarnos kotu korpusinei apkabai RS, pvz. TW-KRS-xxx, NH-xxR-xxx, pramoninėse žarnose (guminėse ir plastikinėse su tekstiline armatūra, galimai su sutvirtinančia spirale – siurbimo ir slėgio žarnose). Įvorę reikia parinkti atsižvelgiant į žarnos vidinį skersmenį Dw ir išorinį skersmenį Dz. Įvorės ilgis L gali būti nežymiai (keliais mm) didesnis už antgalio koto ilgį Lk. LR įvorės – tik antgaliams korpusinei apkabai, LD – tik antgaliams su gofruotu kotu, LDR – įvorės abiejų tipų antgaliams. Skersmuo D1 – išorinis skersmuo. Skersmuo D2 – vidinis skersmuo. Skersmuo D3 – užrakto skersmuo. Medžiaga: plienas AISI 304.
