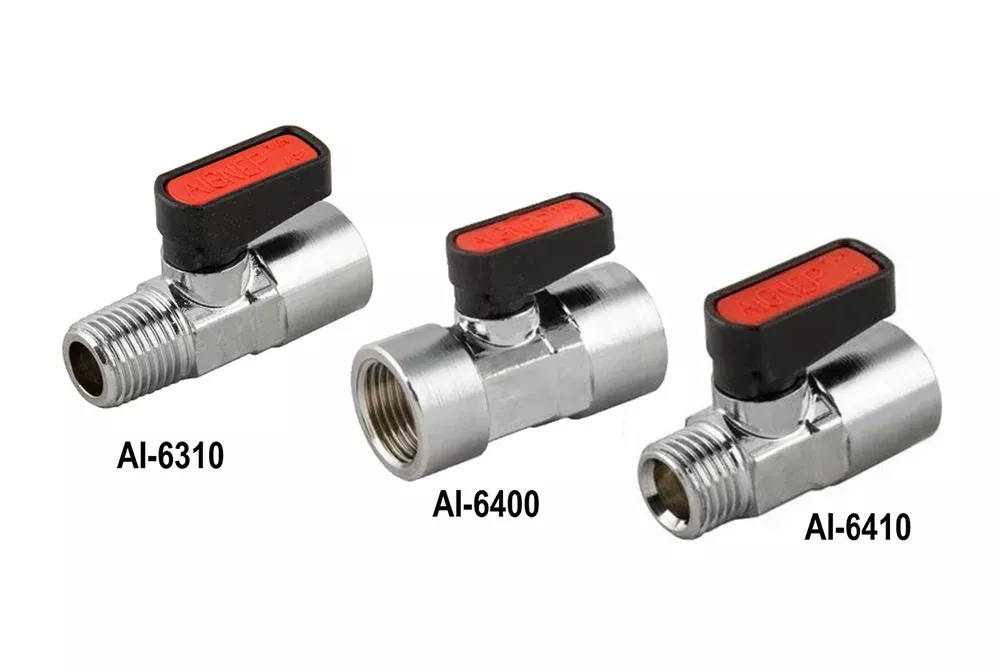

Patvarus, kompaktiškas, vientisas, žalvarinis rutulinis vožtuvas, tipas 6310 / 6400 / 6410
Profesionalus, vienos dalies europinės gamybos mini rutulinis uždarymo vožtuvas, kurio korpusas pagamintas iš žalvario liejinio, su tiesia plastikinė svirtimi (su keičiama žymeklio plokštele spalvų variantuose: standartinė raudona; taip pat galima geltona, mėlyna, žalia, balta), skirtas pramoninėms instaliacijoms. Gali būti naudojamas orui, neutralioms dujoms, vandeniui, cheminėms medžiagoms, naftos chemijos produktams ir pan., neturintiems kietųjų priemaišų, suderinamų su vožtuvo medžiagų cheminiu atsparumu. Turi veleno išpūtimo apsaugą. Atitinka slėginės įrangos direktyvos PED 2014/68/ES reikalavimus, inžinerinės gerosios praktikos (SEP) srityje, pagal 4 straipsnio 3 dalį. Atitinka RoHS 2011/65/ES medžiagų direktyvą ir REACH 1907/2006 reglamentą, sudėtyje nėra silikono. Galimos šių vožtuvų versijos su veleno sandarinimu iš vitono: PTFE / FKM (darbinė temperatūra: -15°C ÷ +130°C) bei pagal specialų užsakymą versijos PTFE / EPDM (-40°C ÷ +130°C) ir PTFE / HNBR (-30°C ÷ +130°C). Šių versijų darbinis slėgis priklauso nuo darbinės temperatūros. Nurodyta minimali darbinė temperatūra taikoma vožtuvui, ištuštintam nuo užšąlančio skysčio. Gali dirbti vakuume: -0,99 bar. Q – oro srautas esant įėjimo slėgiui 6 bar ir slėgio kritimui Δp=1 bar, išreikštas litrais esant atmosferos slėgiui [Nl]; Kv – vožtuvo srauto koeficientas, išreikštas metriniais vienetais (vandens srautas m3 per valandą esant slėgio kritimui Δp=1 bar). Korpuso medžiaga: nikeliuotas žalvaris. Rutulio medžiaga: chromuotas žalvaris. Svirties medžiaga: poliamidas (PA 66). Rutulio sandarinimas: PTFE. Veleno sandarinimas: NBR. Jungtis: BSP sriegis (ISO 228-1) / BSP ir BSPT sriegis (ISO 7-1). Darbinė temperatūra: nuo -20°C iki +80°C.
Produktų variantų sąrašas
| Prekės numeris | Produkto varianto pavadinimas | Nominalus vidinis skersmuo | Darbinis slėgis [bar] | Užklausa |
|---|---|---|---|---|
| AI-6310-02 | Mini rutulinis vožtuvas, tipas 6310, išorinis sriegis 1/8" BSPT / vidinis sriegis 1/8" BSP, žalvaris | 6 | 20 | |
| AI-6310-04 | Mini rutulinis vožtuvas, tipas 6310, išorinis sriegis 1/4" BSPT / vidinis sriegis 1/4" BSP, žalvaris | 8 | 20 | |
| AI-6310-06 | Minikamuolinis vožtuvas tipas 6310 IŠ 3/8" BSPT/IV BSP 3/8", žalvaris | 10 | 20 | |
| AI-6310-08 | Mini rutulinis vožtuvas, tipas 6310, IŠ 1/2" BSPT / VI 1/2" BSP, žalvaris | 16 | 20 | |
| AI-6310-12 | Mini rutulinis vožtuvas, tipas 6310, išorinis sriegis 3/4" BSPT / vidinis sriegis 3/4" BSP, žalvaris | 20 | 20 | |
| AI-6400-02 | Mini rutulinis vožtuvas, tipas 6400 GW BSP 1/8", žalvaris | 6 | 20 | |
| AI-6400-04 | Mini rutulinis vožtuvas, tipas 6400 GW BSP 1/4", žalvaris | 8 | 20 | |
| AI-6400-06 | Mini rutulinis vožtuvas, tipas 6400 GW BSP 3/8", žalvaris | 10 | 20 | |
| AI-6400-08 | Mini rutulinis vožtuvas, tipas 6400 GW BSP 1/2", žalvaris | 16 | 20 | |
| AI-6400-12 | Mini rutulinis vožtuvas, tipas 6400 GW BSP 3/4", žalvaris | 20 | 20 | |
| AI-6410-02 | Mini rutulinis vožtuvas, tipas 6410 GZ/GW BSP 1/8", žalvaris | 6 | 20 | |
| AI-6410-04 | Mini rutulinis vožtuvas, tipas 6410 GZ/GW BSP 1/4", žalvaris | 8 | 20 | |
| AI-6410-06 | Mini rutulinis vožtuvas, tipas 6410 GZ/GW BSP 3/8", žalvaris | 10 | 20 | |
| AI-6410-08 | Mini rutulinis vožtuvas, tipas 6410 GZ/GW BSP 1/2", žalvaris | 16 | 20 | |
| AI-6410-12 | Mini rutulinis vožtuvas, tipas 6410 GZ/GW BSP 3/4", žalvaris | 20 | 20 |
Profesionalus, vienos dalies europinės gamybos mini rutulinis uždarymo vožtuvas, kurio korpusas pagamintas iš žalvario liejinio, su tiesia plastikinė svirtimi (su keičiama žymeklio plokštele spalvų variantuose: standartinė raudona; taip pat galima geltona, mėlyna, žalia, balta), skirtas pramoninėms instaliacijoms. Gali būti naudojamas orui, neutralioms dujoms, vandeniui, cheminėms medžiagoms, naftos chemijos produktams ir pan., neturintiems kietųjų priemaišų, suderinamų su vožtuvo medžiagų cheminiu atsparumu. Turi veleno išpūtimo apsaugą. Atitinka slėginės įrangos direktyvos PED 2014/68/ES reikalavimus, inžinerinės gerosios praktikos (SEP) srityje, pagal 4 straipsnio 3 dalį. Atitinka RoHS 2011/65/ES medžiagų direktyvą ir REACH 1907/2006 reglamentą, sudėtyje nėra silikono. Galimos šių vožtuvų versijos su veleno sandarinimu iš vitono: PTFE / FKM (darbinė temperatūra: -15°C ÷ +130°C) bei pagal specialų užsakymą versijos PTFE / EPDM (-40°C ÷ +130°C) ir PTFE / HNBR (-30°C ÷ +130°C). Šių versijų darbinis slėgis priklauso nuo darbinės temperatūros. Nurodyta minimali darbinė temperatūra taikoma vožtuvui, ištuštintam nuo užšąlančio skysčio. Gali dirbti vakuume: -0,99 bar. Q – oro srautas esant įėjimo slėgiui 6 bar ir slėgio kritimui Δp=1 bar, išreikštas litrais esant atmosferos slėgiui [Nl]; Kv – vožtuvo srauto koeficientas, išreikštas metriniais vienetais (vandens srautas m3 per valandą esant slėgio kritimui Δp=1 bar). Korpuso medžiaga: nikeliuotas žalvaris. Rutulio medžiaga: chromuotas žalvaris. Svirties medžiaga: poliamidas (PA 66). Rutulio sandarinimas: PTFE. Veleno sandarinimas: NBR. Jungtis: BSP sriegis (ISO 228-1) / BSP ir BSPT sriegis (ISO 7-1). Darbinė temperatūra: nuo -20°C iki +80°C.
Papildoma informacija
| Medžiaga | B – žalvaris (bronza) |
|---|---|
| Standartinis ilgis [m] | 2.13 |
Papildoma informacija
| Medžiaga | B – žalvaris (bronza) |
|---|---|
| Standartinis ilgis [m] | 2.13 |
