Ar Spaustuvinė įvorė tefloninėms žarnoms, nerūdijantis plienas, AF-TH tinka HYPERLINE SB, FX ir V tipams, ir kaip parinkti D1, D2, D3 skersmenis pagal žarnos matmenis?

Spaustuvinė įvorė tefloninėms žarnoms, nerūdijantis plienas, AF-TH tinka HYPERLINE SB, FX ir V tipams. Renkantis skersmenis: - D1 (išorinis skersmuo) turi atitikti žarnos išorinį skersmenį + užlaikymui reikalingą tarpą (dažniausiai 0–0,5 mm priklausomai nuo siaurumo). Pasirinkite AF-TH D1 ≈ žarnos OD (mm) arba šiek tiek didesnį, jei reikia lengvesnio montavimo. - D2 (užrakto skersmuo) turi sutapti su užrakto/pritvirtinimo elemento diametru ant AF-TH. Matavimas: D2 turi būti lygus arba nedaug didesnis už užrakto nominalų skersmenį, kad užraktas užsifiksuotų be laisvumo. - D3 (vidinis skersmuo) turi atitikti žarnos vidinį skersmenį arba, jei įvorė apsimeta ant žarnos išorės, D3 ≈ žarnos OD be izoliacijos/apkabų. Paprastai D3 = žarnos OD minus tam tikras suspaudimo sluoksnis; jei žarna turi Tefloninę vidinę vyzdį, įsitikinkite, kad D3 neužspaustų vidinio sluoksnio. Medžiaga: AISI 304 arba 316 nerūdijantis plienas — rinkitės AISI 316 agresyvioms terpėms arba aukštesnėms temperatūroms.

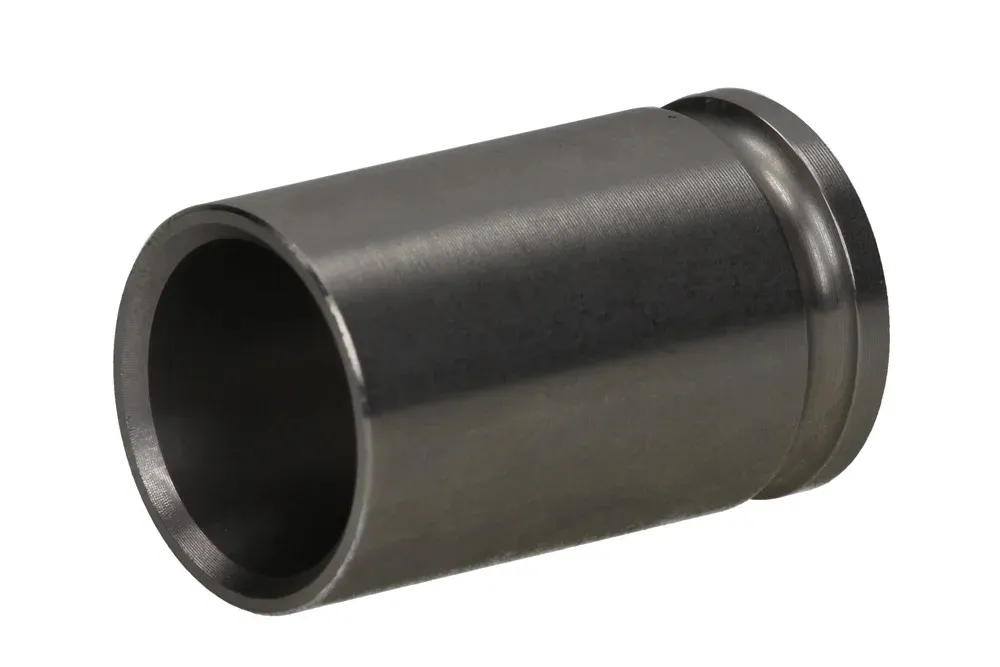

Spaustuvinė įvorė tefloninėms žarnoms, nerūdijantis plienas, AF-TH

Tefloninės žarnos ir antgaliai, Visi produktai/

Papildoma informacija

Medžiaga	SS – nerūdijantis plienas
Standartinis ilgis [m]	40, 60

AF-TH suspaudžiamoji įvorė tefloninėms žarnoms HYPERLINE SB, FX, V tipo. Skersmuo D1 [mm] – išorinis skersmuo. Skersmuo D2 [mm] – užrakto skersmuo. Skersmuo D3 [mm] – vidinis skersmuo. Medžiaga: AISI 304 arba 316 plienas.

Produkto variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	DN	BAR	Prieinamumas	Veiksmai
AF-TH-02-SS	TH tipo įvorė tefloninei žarnelei 1/8", AISI 304	2	-	Sandėlyje	Užklausa
AF-TH-03-SS	TH tipo įvorė tefloninei žarnelei 3/16", AISI 304	3	-	Sandėlyje	Užklausa
AF-TH-04-SS	TH tipo įvorė tefloninei žarnelei 1/4", AISI 304	4	-	Sandėlyje	Užklausa
AF-TH-04-SS316	TH tipo įvorė tefloninei žarnelei 1/4", AISI 316L	4	-	Sandėlyje	Užklausa
AF-TH-05-SS	TH tipo įvorė tefloninei žarnelei 5/16", AISI 304	5	-	Sandėlyje	Užklausa
AF-TH-06-SS	Įvorė tipas TH tefloninei žarnelei 3/8", AISI 304	6	-	Sandėlyje	Užklausa
AF-TH-08-SS	TH tipo įvorė tefloninei žarnelei 1/2", AISI 304	8	-	Sandėlyje	Užklausa
AF-TH-08-SS316	TH tipo įvorė tefloninei žarnelei 1/2", AISI 316L	8	-	Sandėlyje	Užklausa
AF-TH-10-SS	Įvorė, tipas TH, tefloninei žarnelei 5/8", AISI 304	10	-	Sandėlyje	Užklausa
AF-TH-12-SS	Įvorė tipas TH tefloninei žarnelei 3/4", AISI 304	12	-	Sandėlyje	Užklausa
AF-TH-16-SS	TH tipo įvorė tefloninei žarnelei 1", AISI 304	16	-	Sandėlyje	Užklausa
AF-TH-20-SS	TH tipo įvorė tefloninei žarnelei 1.1/4", AISI 304	20	-	Sandėlyje	Užklausa
AF-TH-24-SS	TH tipo įvorė tefloninei žarnelei 1.1/2", AISI 304	25	-	Sandėlyje	Užklausa
AF-TH-32-SS	TH tipo įvorė tefloninei žarnelei 2", AISI 304	32	-	Sandėlyje	Užklausa

Reikia didesnio prekių kiekio ar individualaus pasiūlymo?

Skambinkite mums: +370 52 639 372 arba rašykite el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ

AF-TH suspaudžiamoji įvorė tefloninėms žarnoms HYPERLINE SB, FX, V tipo. Skersmuo D1 [mm] – išorinis skersmuo. Skersmuo D2 [mm] – užrakto skersmuo. Skersmuo D3 [mm] – vidinis skersmuo. Medžiaga: AISI 304 arba 316 plienas.
