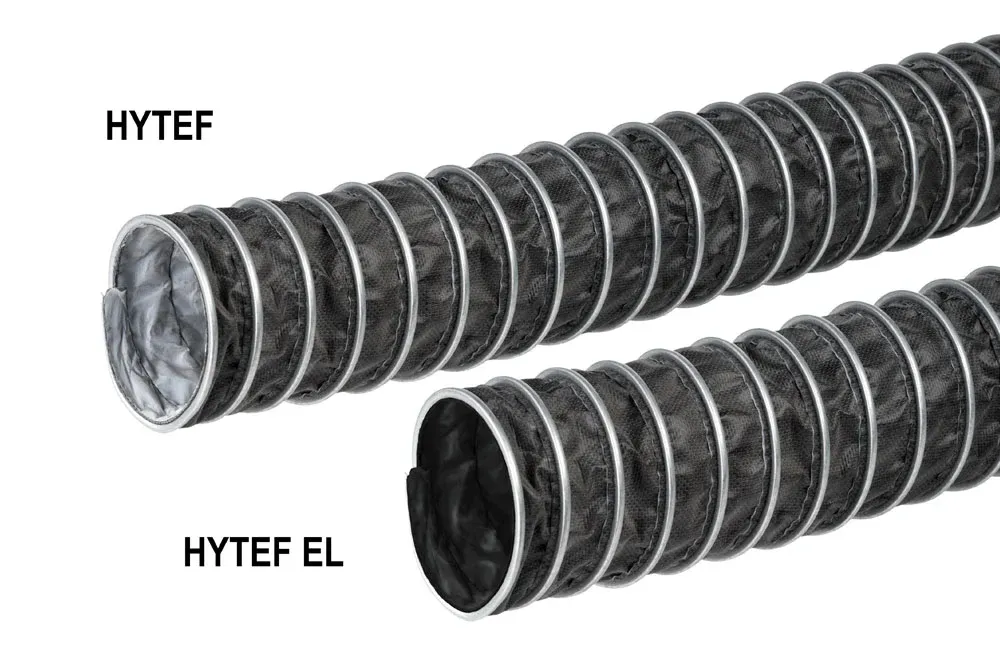

Cheminių garų, dujų, karšto oro iki 175 °C temperatūros ištraukimo žarna GRIPFLEX HYTEF, GRIPFLEX HYTEF EL
Lengva, labai elastinga ir lanksti, chemiškai bei temperatūrai atspari dviejų sluoksnių žarna, skirta agresyviausių cheminių garų, dujų, dulkių ir pluoštų (neabrazyvinių) šalinimui ir transportavimui, taip pat karšto oro pūtimui. Labai geras atsparumas cheminėms medžiagoms dėl vidinio PTFE sluoksnio. Standartinėje versijoje vidinis baltas natūralus PTFE sluoksnis atitinka maisto pramonės (FDA) reikalavimus. Antistatinėje EL versijoje juodas vidinis PTFE sluoksnis yra elektrai laidus (R ≤106 Ω). Žarna pasižymi dideliu suspaudžiamumu – iki 1:6, tvirta konstrukcija, atsparia vibracijoms, tempimui ir plyšimui, bei atsparumu mechaniniams pažeidimams dėl išorinės spiralės. Atspari UV spinduliuotei, ozonui ir senėjimui. Naudojama chemijos, naftos chemijos ir maisto pramonėje. Taip pat galima su nerūdijančio plieno spirale (nuo 80 mm skersmens). Žarnos montavimas ant jungčių – naudojant tiltelio tipo (kairinio sriegio) apkabas. Cheminio atsparumo patikra – PTFE cheminio atsparumo lentelė (pirminis parinkimas), atsparumo ir taikymo sąlygų patvirtinimas – per „Tubes International“. Standartinis ilgis: nuo 2 iki 10 m. Žarnos medžiaga, vidinis sluoksnis: balta PTFE teflono plėvelė – standartinė versija HYTEF, juoda laidžioji PTFE teflono plėvelė – antistatinė versija HYTEF EL. Žarnos medžiaga, išorinis sluoksnis: juodas polietileno audinys, padengtas CSM guma. Sutvirtinimas: išorinė spiralė iš cinkuotos plieninės vielos ir skardos. Darbinė temperatūra: nuo -35°C iki +175°C (trumpam iki +190°C).
Produktų variantų sąrašas
| Prekės numeris | Produkto varianto pavadinimas | Nominalus vidinis skersmuo | Darbinis slėgis [bar] | Užklausa |
|---|---|---|---|---|
| TS-HYTEF-050 | Žarna GRIPFLEX HYTEF 50 mm | 50 | 0.9 | |
| TS-HYTEF-060 | Žarna GRIPFLEX HYTEF 60 mm | 60 | 0.78 | |
| TS-HYTEF-065 | Žarna GRIPFLEX HYTEF 65 mm | 65 | 0.68 | |
| TS-HYTEF-070 | Žarna GRIPFLEX HYTEF 70 mm | 70 | 0.67 | |
| TS-HYTEF-075 | Žarna GRIPFLEX HYTEF 75 mm | 75 | 0.62 | |
| TS-HYTEF-080 | Žarna GRIPFLEX HYTEF 80 mm | 80 | 0.61 | |
| TS-HYTEF-090 | Žarna GRIPFLEX HYTEF 90 mm | 90 | 0.56 | |
| TS-HYTEF-100 | Žarna GRIPFLEX HYTEF 100 mm | 100 | 0.51 | |
| TS-HYTEF-110 | Žarna GRIPFLEX HYTEF 110 mm | 110 | 0.48 | |
| TS-HYTEF-120 | Žarna GRIPFLEX HYTEF 120 mm | 120 | 0.36 | |
| TS-HYTEF-125 | Žarna GRIPFLEX HYTEF 125 mm | 125 | 0.33 | |
| TS-HYTEF-130 | Žarna GRIPFLEX HYTEF 130 mm | 130 | 0.28 | |
| TS-HYTEF-140 | Žarna GRIPFLEX HYTEF 140 mm | 140 | 0.25 | |
| TS-HYTEF-150 | Žarna GRIPFLEX HYTEF 150 mm | 150 | 0.22 | |
| TS-HYTEF-160 | Žarna GRIPFLEX HYTEF 160 mm | 160 | 0.21 | |
| TS-HYTEF-170 | Žarna GRIPFLEX HYTEF 170 mm | 160 | 0.19 | |
| TS-HYTEF-175 | Žarna GRIPFLEX HYTEF 175 mm | 180 | 0.185 | |
| TS-HYTEF-180 | Žarna GRIPFLEX HYTEF 180 mm | 180 | 0.172 | |
| TS-HYTEF-200 | Žarna GRIPFLEX HYTEF 200 mm | 200 | 0.148 | |
| TS-HYTEF-215 | Žarna GRIPFLEX HYTEF 215 mm | 220 | 0.128 | |
| TS-HYTEF-225 | Žarna GRIPFLEX HYTEF 225 mm | 225 | 0.115 | |
| TS-HYTEF-250 | Žarna GRIPFLEX HYTEF 250 mm | 250 | 0.1 | |
| TS-HYTEF-275 | Žarna GRIPFLEX HYTEF 275 mm | 275 | 0.08 | |
| TS-HYTEF-300 | Žarna GRIPFLEX HYTEF 300 mm | 300 | 0.07 | |
| TS-HYTEF-315 | Žarna GRIPFLEX HYTEF 315 mm | 325 | 0.062 | |
| TS-HYTEF-325 | Žarna GRIPFLEX HYTEF 325 mm | 325 | 0.059 | |
| TS-HYTEF-350 | Žarna GRIPFLEX HYTEF 350 mm | 350 | 0.056 | |
| TS-HYTEF-375 | Žarna GRIPFLEX HYTEF 375 mm | 350 | 0.05 | |
| TS-HYTEF-400 | Žarna GRIPFLEX HYTEF 400 mm | 400 | 0.047 | |
| TS-HYTEF-450 | Žarna GRIPFLEX HYTEF 450 mm | 450 | 0.045 | |
| TS-HYTEF-500 | Žarna GRIPFLEX HYTEF 500 mm | 500 | 0.043 | |
| TS-HYTEF-600 | Žarna GRIPFLEX HYTEF 600 mm | 600 | 0.039 | |
| TS-HYTEF-700 | Žarna GRIPFLEX HYTEF 700 mm | 700 | 0.031 | |
| TS-HYTEF-800 | Žarna GRIPFLEX HYTEF 800 mm | 800 | 0.022 | |
| TS-HYTEF-900 | Žarna GRIPFLEX HYTEF 900 mm | 900 | 0.016 | |
| TS-HYTEFEL-050 | Žarna GRIPFLEX HYTEF EL 50 mm | 50 | 0.9 | |
| TS-HYTEFEL-060 | GRIPFLEX HYTEF EL žarna 60 mm | 60 | 0.78 | |
| TS-HYTEFEL-065 | Žarna GRIPFLEX HYTEF EL 65 mm | 65 | 0.68 | |
| TS-HYTEFEL-070 | Žarna GRIPFLEX HYTEF EL 70 mm | 70 | 0.67 | |
| TS-HYTEFEL-075 | Žarna GRIPFLEX HYTEF EL 75 mm | 75 | 0.62 | |
| TS-HYTEFEL-080 | Žarna GRIPFLEX HYTEF EL 80 mm | 80 | 0.61 | |
| TS-HYTEFEL-090 | Žarna GRIPFLEX HYTEF EL 90 mm | 90 | 0.56 | |
| TS-HYTEFEL-100 | Žarna GRIPFLEX HYTEF EL 100 mm | 100 | 0.51 | |
| TS-HYTEFEL-110 | Žarna GRIPFLEX HYTEF EL 110 mm | 110 | 0.48 | |
| TS-HYTEFEL-120 | Žarna GRIPFLEX HYTEF EL 120 mm | 120 | 0.36 | |
| TS-HYTEFEL-125 | Žarna GRIPFLEX HYTEF EL 125 mm | 125 | 0.33 | |
| TS-HYTEFEL-130 | Žarna GRIPFLEX HYTEF EL 130 mm | 130 | 0.28 | |
| TS-HYTEFEL-140 | Žarna GRIPFLEX HYTEF EL 140 mm | 140 | 0.25 | |
| TS-HYTEFEL-150 | Žarna GRIPFLEX HYTEF EL 150 mm | 150 | 0.22 | |
| TS-HYTEFEL-160 | Žarna GRIPFLEX HYTEF EL 160 mm | 160 | 0.21 | |
| TS-HYTEFEL-175 | Žarna GRIPFLEX HYTEF EL 175 mm | 180 | 0.185 | |
| TS-HYTEFEL-180 | Žarna GRIPFLEX HYTEF EL 180 mm | 180 | 0.172 | |
| TS-HYTEFEL-200 | Žarna GRIPFLEX HYTEF EL 200 mm | 200 | 0.148 | |
| TS-HYTEFEL-215 | Žarna GRIPFLEX HYTEF EL 215 mm | 220 | 0.128 | |
| TS-HYTEFEL-225 | Žarna GRIPFLEX HYTEF EL 225 mm | 225 | 0.115 | |
| TS-HYTEFEL-250 | Žarna GRIPFLEX HYTEF EL 250 mm | 250 | 0.1 | |
| TS-HYTEFEL-275 | Žarna GRIPFLEX HYTEF EL 275 mm | 275 | 0.08 | |
| TS-HYTEFEL-300 | Žarna GRIPFLEX HYTEF EL 300 mm | 300 | 0.07 | |
| TS-HYTEFEL-315 | Žarna GRIPFLEX HYTEF EL 315 mm | 325 | 0.062 | |
| TS-HYTEFEL-350 | Žarna GRIPFLEX HYTEF EL 350 mm | 350 | 0.056 | |
| TS-HYTEFEL-375 | Žarna GRIPFLEX HYTEF EL 375 mm | 350 | 0.05 | |
| TS-HYTEFEL-400 | Žarna GRIPFLEX HYTEF EL 400 mm | 400 | 0.047 | |
| TS-HYTEFEL-450 | Žarna GRIPFLEX HYTEF EL 450 mm | 450 | 0.045 | |
| TS-HYTEFEL-500 | Žarna GRIPFLEX HYTEF EL 500 mm | 500 | 0.043 | |
| TS-HYTEFEL-600 | Žarna GRIPFLEX HYTEF EL 600 mm | 600 | 0.039 | |
| TS-HYTEFEL-700 | Žarna GRIPFLEX HYTEF EL 700 mm | 700 | 0.031 | |
| TS-HYTEFEL-800 | Žarna GRIPFLEX HYTEF EL 800 mm | 800 | 0.022 | |
| TS-HYTEFEL-900 | Žarna GRIPFLEX HYTEF EL 900 mm | 900 | 0.016 |
Lengva, labai elastinga ir lanksti, chemiškai bei temperatūrai atspari dviejų sluoksnių žarna, skirta agresyviausių cheminių garų, dujų, dulkių ir pluoštų (neabrazyvinių) šalinimui ir transportavimui, taip pat karšto oro pūtimui. Labai geras atsparumas cheminėms medžiagoms dėl vidinio PTFE sluoksnio. Standartinėje versijoje vidinis baltas natūralus PTFE sluoksnis atitinka maisto pramonės (FDA) reikalavimus. Antistatinėje EL versijoje juodas vidinis PTFE sluoksnis yra elektrai laidus (R ≤106 Ω). Žarna pasižymi dideliu suspaudžiamumu – iki 1:6, tvirta konstrukcija, atsparia vibracijoms, tempimui ir plyšimui, bei atsparumu mechaniniams pažeidimams dėl išorinės spiralės. Atspari UV spinduliuotei, ozonui ir senėjimui. Naudojama chemijos, naftos chemijos ir maisto pramonėje. Taip pat galima su nerūdijančio plieno spirale (nuo 80 mm skersmens). Žarnos montavimas ant jungčių – naudojant tiltelio tipo (kairinio sriegio) apkabas. Cheminio atsparumo patikra – PTFE cheminio atsparumo lentelė (pirminis parinkimas), atsparumo ir taikymo sąlygų patvirtinimas – per „Tubes International“. Standartinis ilgis: nuo 2 iki 10 m. Žarnos medžiaga, vidinis sluoksnis: balta PTFE teflono plėvelė – standartinė versija HYTEF, juoda laidžioji PTFE teflono plėvelė – antistatinė versija HYTEF EL. Žarnos medžiaga, išorinis sluoksnis: juodas polietileno audinys, padengtas CSM guma. Sutvirtinimas: išorinė spiralė iš cinkuotos plieninės vielos ir skardos. Darbinė temperatūra: nuo -35°C iki +175°C (trumpam iki +190°C).
Papildoma informacija
| Medžiaga | PTFE – teflonas ir panašios medžiagos |
|---|---|
| Didžiausia darbinė temperatūra [°C] | 175 |
| Mažiausia darbinė temperatūra [°C] | -35 |
| Atsparumas vakuumui | taip |
| Standartinis ilgis [m] | 10, 2, 30, 60 |
| Sustiprinimas | išorinė spiralė, pagaminta iš cinkuotos plieninės vielos ir skardos |
Papildoma informacija
| Medžiaga | PTFE – teflonas ir panašios medžiagos |
|---|---|
| Didžiausia darbinė temperatūra [°C] | 175 |
| Mažiausia darbinė temperatūra [°C] | -35 |
| Atsparumas vakuumui | taip |
| Standartinis ilgis [m] | 10, 2, 30, 60 |
| Sustiprinimas | išorinė spiralė, pagaminta iš cinkuotos plieninės vielos ir skardos |
