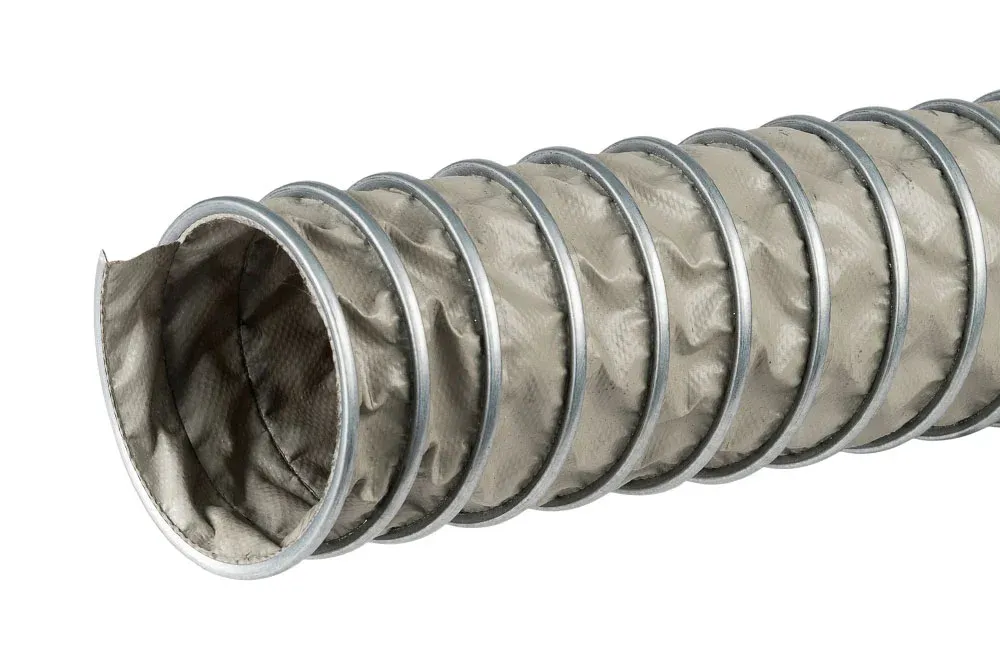

Cheminių garų nutraukimo žarna GRIPFLEX PVC SE-V, GRIPFLEX PVC SE-V AS
Lengvas, pilkos spalvos, labai elastingas ir lankstus, chemiškai atsparus ir sunkiai degus žarnynas, skirtas naudoti oro kondicionavimo, vėdinimo ir šildymo sistemose. Jam būdingas didelis suspaudžiamumas – iki 1:6, tvirta konstrukcija, atspari vibracijoms ir tempimui, atsparumas pažeidimams dėl išorinės spiralės. Galimas ir kitų spalvų variantas, taip pat su nerūdijančio plieno spirale (nuo 80 mm skersmens). AS versija – antistatinė (R ≤109 Ω), pagaminta juodos spalvos. Žarnos montavimas ant jungčių atliekamas naudojant tiltelio tipo (kairinio sriegio) apkabas. Cheminio atsparumo patikra: PVC cheminio atsparumo lentelė (pirminis parinkimas), atsparumo ir naudojimo sąlygų patvirtinimas – Tubes International. Standartinis ilgis: nuo 2 iki 10 m – kreiptis į Tubes International. Žarnos medžiaga: pilkas poliesterio audinys, impregnuotas PVC. Sutvirtinimas: išorinė spiralinė cinkuotos plieninės vielos ir skardos konstrukcija. Darbinė temperatūra: nuo -20°C iki +70°C.
Produktų variantų sąrašas
| Prekės numeris | Produkto varianto pavadinimas | Nominalus vidinis skersmuo | Darbinis slėgis [bar] | Užklausa |
|---|---|---|---|---|
| TS-PVCSEV-050 | GRIPFLEX PVC žarna SE-V 50 mm | 50 | 0.9 | |
| TS-PVCSEV-060 | GRIPFLEX PVC žarna SE-V 60 mm | 60 | 0.78 | |
| TS-PVCSEV-065 | GRIPFLEX PVC žarna SE-V 65 mm | 65 | 0.68 | |
| TS-PVCSEV-070 | GRIPFLEX PVC žarna SE-V 70 mm | 70 | 0.67 | |
| TS-PVCSEV-075 | GRIPFLEX PVC žarna SE-V 75 mm | 75 | 0.62 | |
| TS-PVCSEV-080 | GRIPFLEX PVC žarna SE-V 80 mm | 80 | 0.61 | |
| TS-PVCSEV-090 | GRIPFLEX PVC žarna SE-V 90 mm | 90 | 0.56 | |
| TS-PVCSEV-100 | GRIPFLEX PVC žarna SE-V 100 mm | 100 | 0.51 | |
| TS-PVCSEV-110 | GRIPFLEX PVC žarna SE-V 110 mm | 110 | 0.48 | |
| TS-PVCSEV-120 | GRIPFLEX PVC žarna SE-V 120 mm | 120 | 0.36 | |
| TS-PVCSEV-125 | GRIPFLEX PVC žarna SE-V 125 mm | 125 | 0.33 | |
| TS-PVCSEV-130 | Žarna GRIPFLEX PVC SE-V 130 mm | 130 | 0.28 | |
| TS-PVCSEV-140 | GRIPFLEX PVC žarna SE-V 140 mm | 140 | 0.25 | |
| TS-PVCSEV-150 | GRIPFLEX PVC žarna SE-V 150 mm | 150 | 0.22 | |
| TS-PVCSEV-160 | Žarna GRIPFLEX PVC SE-V 160 mm | 160 | 0.21 | |
| TS-PVCSEV-170 | GRIPFLEX PVC žarna SE-V 170 mm | 160 | 0.19 | |
| TS-PVCSEV-175 | GRIPFLEX PVC žarna SE-V 175 mm | 180 | 0.185 | |
| TS-PVCSEV-180 | GRIPFLEX PVC žarna SE-V 180 mm | 180 | 0.172 | |
| TS-PVCSEV-200 | GRIPFLEX PVC žarna SE-V 200 mm | 200 | 0.148 | |
| TS-PVCSEV-215 | Žarna GRIPFLEX PVC SE-V 215 mm | 220 | 0.128 | |
| TS-PVCSEV-225 | GRIPFLEX PVC žarna SE-V 225 mm | 225 | 0.115 | |
| TS-PVCSEV-250 | GRIPFLEX PVC žarna SE-V 250 mm | 250 | 0.1 | |
| TS-PVCSEV-275 | Žarna GRIPFLEX PVC SE-V 275 mm | 275 | 0.08 | |
| TS-PVCSEV-300 | GRIPFLEX PVC žarna SE-V 300 mm | 300 | 0.07 | |
| TS-PVCSEV-315 | GRIPFLEX PVC žarna SE-V 315 mm | 325 | 0.062 | |
| TS-PVCSEV-325 | GRIPFLEX PVC žarna SE-V 325 mm | 325 | 0.059 | |
| TS-PVCSEV-350 | GRIPFLEX PVC žarna SE-V 350 mm | 350 | 0.056 | |
| TS-PVCSEV-375 | GRIPFLEX PVC žarna SE-V 375 mm | 350 | 0.05 | |
| TS-PVCSEV-400 | GRIPFLEX PVC žarna SE-V 400 mm | 400 | 0.047 | |
| TS-PVCSEV-450 | GRIPFLEX PVC žarna SE-V 450 mm | 450 | 0.045 | |
| TS-PVCSEV-500 | Žarna GRIPFLEX PVC SE-V 500 mm | 500 | 0.043 | |
| TS-PVCSEV-600 | GRIPFLEX PVC žarna SE-V 600 mm | 600 | 0.039 | |
| TS-PVCSEV-700 | Žarna GRIPFLEX PVC SE-V 700 mm | 700 | 0.031 | |
| TS-PVCSEV-800 | GRIPFLEX PVC žarna SE-V 800 mm | 800 | 0.022 | |
| TS-PVCSEV-900 | GRIPFLEX PVC žarna SE-V 900 mm | 900 | 0.016 | |
| TS-PVCSEVAS-050 | GRIPFLEX PVC žarna SE-V AS 50 mm | 50 | 0.9 | |
| TS-PVCSEVAS-060 | GRIPFLEX PVC žarna SE-V AS 60 mm | 60 | 0.78 | |
| TS-PVCSEVAS-065 | GRIPFLEX PVC žarna SE-V AS 65 mm | 65 | 0.68 | |
| TS-PVCSEVAS-070 | GRIPFLEX PVC žarna SE-V AS 70 mm | 70 | 0.67 | |
| TS-PVCSEVAS-075 | GRIPFLEX PVC žarna SE-V AS 75 mm | 75 | 0.62 | |
| TS-PVCSEVAS-080 | GRIPFLEX PVC žarna SE-V AS 80 mm | 80 | 0.61 | |
| TS-PVCSEVAS-090 | GRIPFLEX PVC žarna SE-V AS 90 mm | 90 | 0.56 | |
| TS-PVCSEVAS-100 | GRIPFLEX PVC žarna SE-V AS 100 mm | 100 | 0.51 | |
| TS-PVCSEVAS-110 | GRIPFLEX PVC žarna SE-V AS 110 mm | 110 | 0.48 | |
| TS-PVCSEVAS-120 | GRIPFLEX PVC žarna SE-V AS 120 mm | 120 | 0.36 | |
| TS-PVCSEVAS-125 | GRIPFLEX PVC žarna SE-V AS 125 mm | 125 | 0.33 | |
| TS-PVCSEVAS-130 | GRIPFLEX PVC žarna SE-V AS 130 mm | 130 | 0.28 | |
| TS-PVCSEVAS-140 | GRIPFLEX PVC žarna SE-V AS 140 mm | 140 | 0.25 | |
| TS-PVCSEVAS-150 | GRIPFLEX PVC žarna SE-V AS 150 mm | 150 | 0.22 | |
| TS-PVCSEVAS-160 | GRIPFLEX PVC žarna SE-V AS 160 mm | 160 | 0.21 | |
| TS-PVCSEVAS-170 | Žarna GRIPFLEX PVC SE-V AS 170 mm | 160 | 0.19 | |
| TS-PVCSEVAS-175 | GRIPFLEX PVC žarna SE-V AS 175 mm | 180 | 0.185 | |
| TS-PVCSEVAS-180 | GRIPFLEX PVC žarna SE-V AS 180 mm | 180 | 0.172 | |
| TS-PVCSEVAS-200 | Žarna GRIPFLEX PVC SE-V AS 200 mm | 200 | 0.148 | |
| TS-PVCSEVAS-215 | GRIPFLEX PVC žarna SE-V AS 215 mm | 220 | 0.128 | |
| TS-PVCSEVAS-225 | GRIPFLEX PVC žarna SE-V AS 225 mm | 225 | 0.115 | |
| TS-PVCSEVAS-250 | GRIPFLEX PVC žarna SE-V AS 250 mm | 250 | 0.1 | |
| TS-PVCSEVAS-275 | GRIPFLEX PVC žarna SE-V AS 275 mm | 275 | 0.08 | |
| TS-PVCSEVAS-300 | GRIPFLEX PVC žarna SE-V AS 300 mm | 300 | 0.07 | |
| TS-PVCSEVAS-315 | GRIPFLEX PVC žarna SE-V AS 315 mm | 325 | 0.062 | |
| TS-PVCSEVAS-325 | GRIPFLEX PVC žarna SE-V AS 325 mm | 325 | 0.059 | |
| TS-PVCSEVAS-350 | GRIPFLEX PVC žarna SE-V AS 350 mm | 350 | 0.056 | |
| TS-PVCSEVAS-375 | GRIPFLEX PVC žarna SE-V AS 375 mm | 350 | 0.05 | |
| TS-PVCSEVAS-400 | Žarna GRIPFLEX PVC SE-V AS 400 mm | 400 | 0.047 | |
| TS-PVCSEVAS-450 | GRIPFLEX PVC žarna SE-V AS 450 mm | 450 | 0.045 | |
| TS-PVCSEVAS-500 | GRIPFLEX PVC žarna SE-V AS 500 mm | 500 | 0.043 | |
| TS-PVCSEVAS-600 | GRIPFLEX PVC žarna SE-V AS 600 mm | 600 | 0.039 | |
| TS-PVCSEVAS-700 | GRIPFLEX PVC žarna SE-V AS 700 mm | 700 | 0.031 | |
| TS-PVCSEVAS-800 | GRIPFLEX PVC žarna SE-V AS 800 mm | 800 | 0.022 | |
| TS-PVCSEVAS-900 | GRIPFLEX PVC žarna SE-V AS 900 mm | 900 | 0.016 |
Lengvas, pilkos spalvos, labai elastingas ir lankstus, chemiškai atsparus ir sunkiai degus žarnynas, skirtas naudoti oro kondicionavimo, vėdinimo ir šildymo sistemose. Jam būdingas didelis suspaudžiamumas – iki 1:6, tvirta konstrukcija, atspari vibracijoms ir tempimui, atsparumas pažeidimams dėl išorinės spiralės. Galimas ir kitų spalvų variantas, taip pat su nerūdijančio plieno spirale (nuo 80 mm skersmens). AS versija – antistatinė (R ≤109 Ω), pagaminta juodos spalvos. Žarnos montavimas ant jungčių atliekamas naudojant tiltelio tipo (kairinio sriegio) apkabas. Cheminio atsparumo patikra: PVC cheminio atsparumo lentelė (pirminis parinkimas), atsparumo ir naudojimo sąlygų patvirtinimas – Tubes International. Standartinis ilgis: nuo 2 iki 10 m – kreiptis į Tubes International. Žarnos medžiaga: pilkas poliesterio audinys, impregnuotas PVC. Sutvirtinimas: išorinė spiralinė cinkuotos plieninės vielos ir skardos konstrukcija. Darbinė temperatūra: nuo -20°C iki +70°C.
Papildoma informacija
| Medžiaga | PEE – poliesteris |
|---|---|
| Didžiausia darbinė temperatūra [°C] | 70 |
| Mažiausia darbinė temperatūra [°C] | -20 |
| Atsparumas vakuumui | taip |
| Standartinis ilgis [m] | 10, 2, 4 |
| Sustiprinimas | išorinė spiralė, pagaminta iš cinkuotos plieninės vielos ir skardos |
Papildoma informacija
| Medžiaga | PEE – poliesteris |
|---|---|
| Didžiausia darbinė temperatūra [°C] | 70 |
| Mažiausia darbinė temperatūra [°C] | -20 |
| Atsparumas vakuumui | taip |
| Standartinis ilgis [m] | 10, 2, 4 |
| Sustiprinimas | išorinė spiralė, pagaminta iš cinkuotos plieninės vielos ir skardos |
