Kaip teisingai parinkti Suslėgto oro redukcinis vožtuvas su REG užraktu, be galinių plokščių, SKILLAIR® serija išėjimo slėgio diapazoną ir dydį pagal srautą?

Norint teisingai parinkti Suslėgto oro redukcinis vožtuvas su REG užraktu, be galinių plokščių, SKILLAIR® serija išėjimo slėgio diapazoną ir dydį pagal srautą, vadovaukitės šiais principais: 1. Nustatykite reikalingą darbo srautą (l/min) ir maksimalų įleidžiamo (maitinimo) slėgį. 2. Palyginkite jūsų srautą su serijos talpa esant įėjimo slėgiui 6 bar ir Δp = 1 bar: - Serija 100 – 1600 l/min - Serija 200 – 3500 l/min - Serija 300 – 7000 l/min Pasirinkite dydį, kurio nominalus srautas yra lygus arba didesnis už jūsų poreikį, paliekant atsargą dėl galimų srauto svyravimų. 3. Pasirinkite išėjimo slėgio diapazoną pagal reikiamą reguliuojamą slėgį: 0÷2, 0÷4, 0÷8 arba 0÷12 bar. Užtikrinkite, kad pasirinktas diapazonas apima norimą darbo slėgio reikšmę. 4. Patikrinkite maitinimo slėgio reikalavimus: bendras maitinimo iki 15 bar; dydžiams 200 ir 300 – iki 13 bar. Jei jūsų įleidžiamas slėgis viršija šiuos apribojimus, pasirinkite tinkamą dydį arba sumažinkite įleidimo slėgį. 5. Aplinkos sąlygos: darbinė temperatūra iki +50 °C. Jungčių suderinamumas: vidinė BSP 1/4" ÷ 1"; manometro jungtis BSP 1/8". 6. Praktinis patarimas: jei srauto reikšmė yra tarp dydžių, pasirinkite didesnį dydį dėl mažesnio slėgio kritimo ir geresnio reguliavimo. Taip parinktas Suslėgto oro redukcinis vožtuvas su REG užraktu, be galinių plokščių, SKILLAIR® serija užtikrins tinkamą veikimą pagal srautą ir reikalingą išėjimo slėgį.

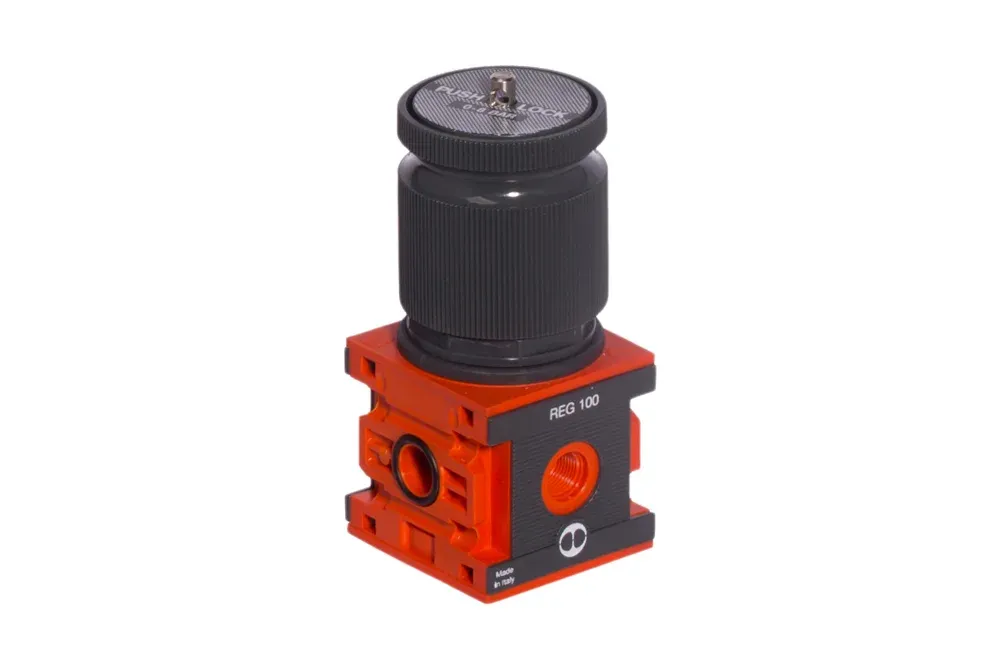

Suslėgtojo oro redukcinis vožtuvas su blokavimu REG, be galinių plokščių, serija SKILLAIR®

FRL – oro paruošimas, Visi produktai/

Papildoma informacija

Didžiausia darbinė temperatūra [°C]	50

Redukcinis vožtuvas REG, serija SKILLAIR®, be galinių plokščių, skirtas darbiniam slėgiui reguliuoti, užtikrinant tinkamą įrenginio veikimą. Dydis: 100, 200, 300. Išėjimo slėgio ribos: 0÷2, 0÷4, 0÷8, 0÷12 bar. Tiekimo slėgis: iki 15 bar (13 bar – dydis 200, 300). Darbinė temperatūra: iki +50°C. Jungtis: vidinis sriegis BSP 1/4″ ÷ 1″. Manometro jungtis: vidinis sriegis BSP 1/8″. Srautas: 1600 l/min – serija 100, 3500 l/min – serija 200, 7000 l/min – serija 300 (esant įėjimo slėgiui 6 bar Δp = 1 bar).

Produkto variantų sąrašas

Prekės numeris	Produkto varianto pavadinimas	DN	BAR	Prieinamumas	Veiksmai
MW-3210001A	Slėgio redukcinis vožtuvas REG 100 02 su blokavimu (SKILLAIR) be galinių plokščių.	-	-	Sandėlyje	Užklausa
MW-3210002A	Slėgio redukcinis vožtuvas REG 100 04 su blokavimu (SKILLAIR) be galinių plokščių.	-	-	Sandėlyje	Užklausa
MW-3210003A	Slėgio redukcinis vožtuvas REG 100 08 su blokavimu (SKILLAIR) be galinių plokščių.	-	-	Sandėlyje	Užklausa
MW-3210004A	Slėgio redukcinis vožtuvas REG 100 012 su blokavimu (SKILLAIR) be galinių plokščių.	-	-	Sandėlyje	Užklausa
MW-3410003A	Slėgio redukcinis vožtuvas REG 200 08 su blokavimu (SKILLAIR) be galinių plokščių.	-	-	Sandėlyje	Užklausa
MW-3410004A	Slėgio redukcinis vožtuvas REG 200 012 su blokavimu (SKILLAIR) be galinių plokščių.	-	-	Sandėlyje	Užklausa
MW-4410000A	Slėgio redukcinis vožtuvas REG 300 02 su blokavimu (SKILLAIR) be galinių plokščių.	-	-	Sandėlyje	Užklausa
MW-4410002A	Slėgio redukcinis vožtuvas REG 300 08 su blokavimu (SKILLAIR) be galinių plokščių.	-	-	Sandėlyje	Užklausa
MW-4410003A	Slėgio redukcinis vožtuvas REG 300 012 su blokavimu (SKILLAIR) be galinių plokščių.	-	-	Sandėlyje	Užklausa

Reikia didesnio prekių kiekio ar individualaus pasiūlymo?

Skambinkite mums: +370 52 639 372 arba rašykite el. paštu: vilnius@tubes-international.com

SIŲSTI UŽKLAUSĄ

Redukcinis vožtuvas REG, serija SKILLAIR®, be galinių plokščių, skirtas darbiniam slėgiui reguliuoti, užtikrinant tinkamą įrenginio veikimą. Dydis: 100, 200, 300. Išėjimo slėgio ribos: 0÷2, 0÷4, 0÷8, 0÷12 bar. Tiekimo slėgis: iki 15 bar (13 bar – dydis 200, 300). Darbinė temperatūra: iki +50°C. Jungtis: vidinis sriegis BSP 1/4″ ÷ 1″. Manometro jungtis: vidinis sriegis BSP 1/8″. Srautas: 1600 l/min – serija 100, 3500 l/min – serija 200, 7000 l/min – serija 300 (esant įėjimo slėgiui 6 bar Δp = 1 bar).
